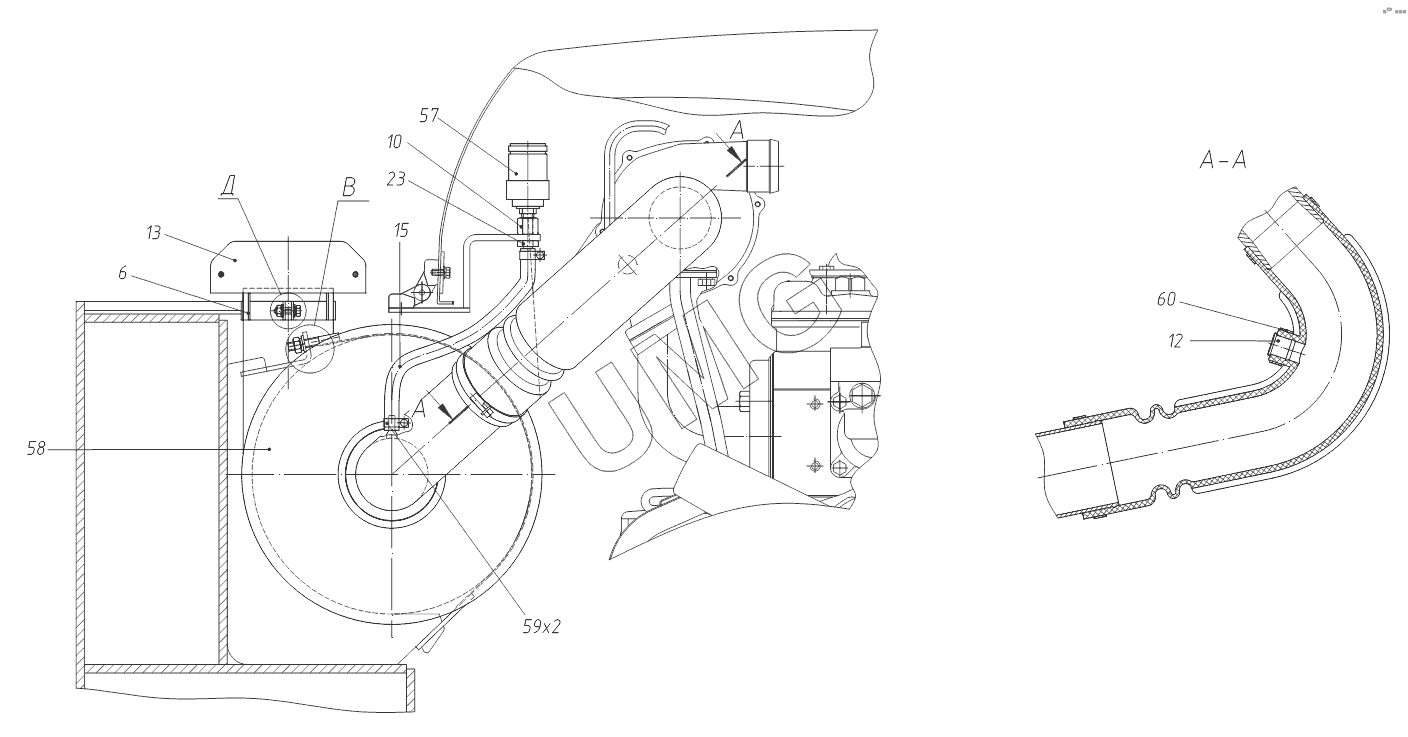

TVEX-180W. 314220407000 10 Установка воздухоочистителя
6
10
12
13
15
23
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31422040710000 | Труба | |
| 3 | 31422040730000 | Хомут | |
| 6 | 31420040130000 | Хомут | |
| 10 | 31422040700100 | Штуцер | |
| 12 | 31422040700300 | Заглушка | |
| 13 | 31420040100100 | Колпак | |
| 15 | 31420040100400 | Рукав | |
| 18 | 31420040100600 | Рукав | |
| 23 | 31460040500300 | Гайка | |
| 30 | М6-6gх20.58.01600 | Болт | |
| 34 | М6-6Н.5.016 | Гайка | |
| 35 | М8-6Н.5.016 | Гайка | |
| 38 | 6.65Г.016 | Шайба | |
| 38 | 12.65Г.016 | Шайба | |
| 39 | 8.65Г.016 | Шайба | |
| 45 | С6.01.08.016 | Шайба | |
| 46 | С8.01.08.016 | Шайба | |
| 56 | 00023040401601 | Шланг | |
| 57 | 00091810270001 | Индикатор засоренности воздухоочистителя | |
| 58 | 00091153001001 | Фильтр воздушный | |
| 59 | 00092382001701 | Хомут червячный | |
| 60 | 00092382000801 | Хомут червячный | |
| 61 | 00092382000701 | Хомут червячный | |
| 62 | 00092382001301 | Хомут червячный | |
| 63 | 00002642016801 | Саморез |
