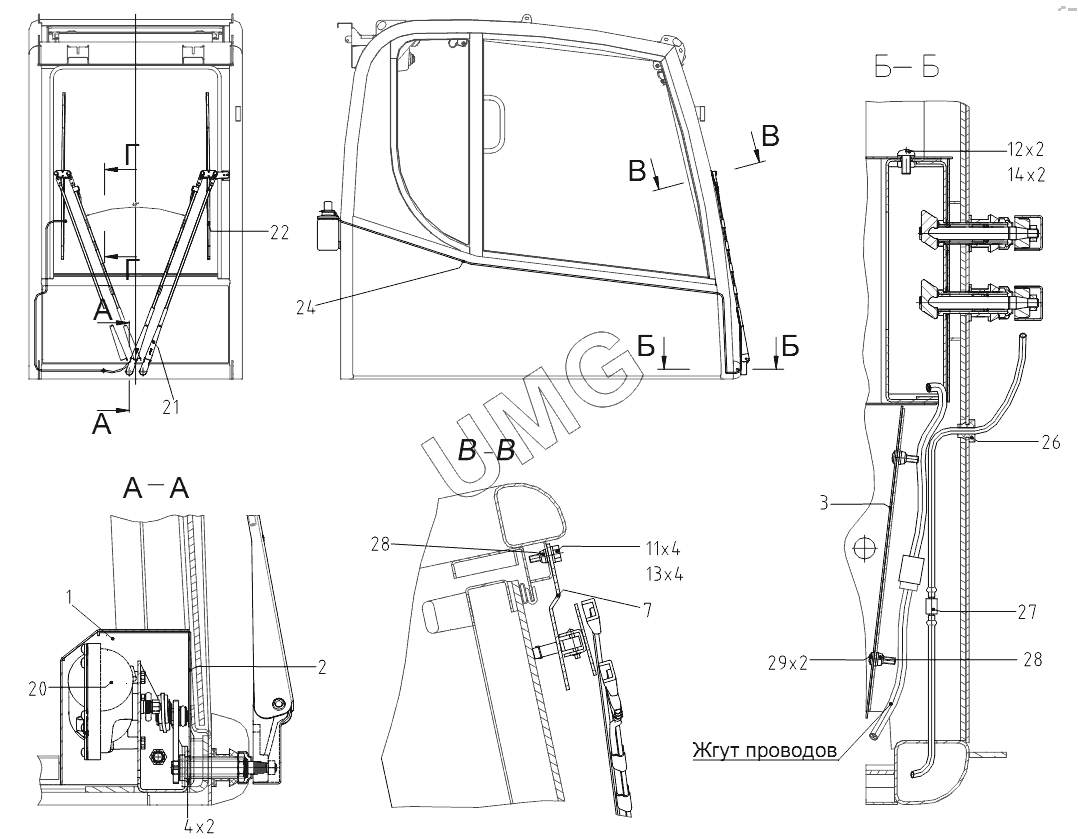

TVEX-180W. 001426108000 00 Установка стеклоочистителя
1
2
3
4
7
11
12
13
14
20
21
22
24
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00142610800400 | Крышка | |
| 2 | 00142610800500 | Пластина | |
| 3 | 00142610800800 | Уголок | |
| 4 | 00142610800900 | Шайба | |
| 7 | 00142610801300 | Планка | |
| 9 | 81500650030100 | Кронштейн омывателя | |
| 11 | М6-6gх14.58.016 | Болт | |
| 12 | ВМ8-6gх20.88.016 | Винт | |
| 13 | 6.65Г.016 | Шайба | |
| 14 | 8.65Г.016 | Шайба | |
| 20 | 00092340010101 | Мотор-редуктор стеклоочистителя | |
| 21 | 00092340010201 | Рычаг стеклоочистителя | |
| 22 | 00092340010301 | Щетка стеклоочистителя | |
| 23 | 00092382010501 | Кабельный хомут | |
| 24 | 9234006101 | Трубка стеклоомывателя | |
| 25 | 00092340059901 | Стеклоомыватель | |
| 26 | 00092340010501 | Уплотнитель насоса омывателя | |
| 27 | 00092340010601 | Тройник | |
| 28 | 00002641023101 | Гайка заклепочная М6 шестигранная | |
| 29 | 00002643003801 | Винт М6Х20 |
