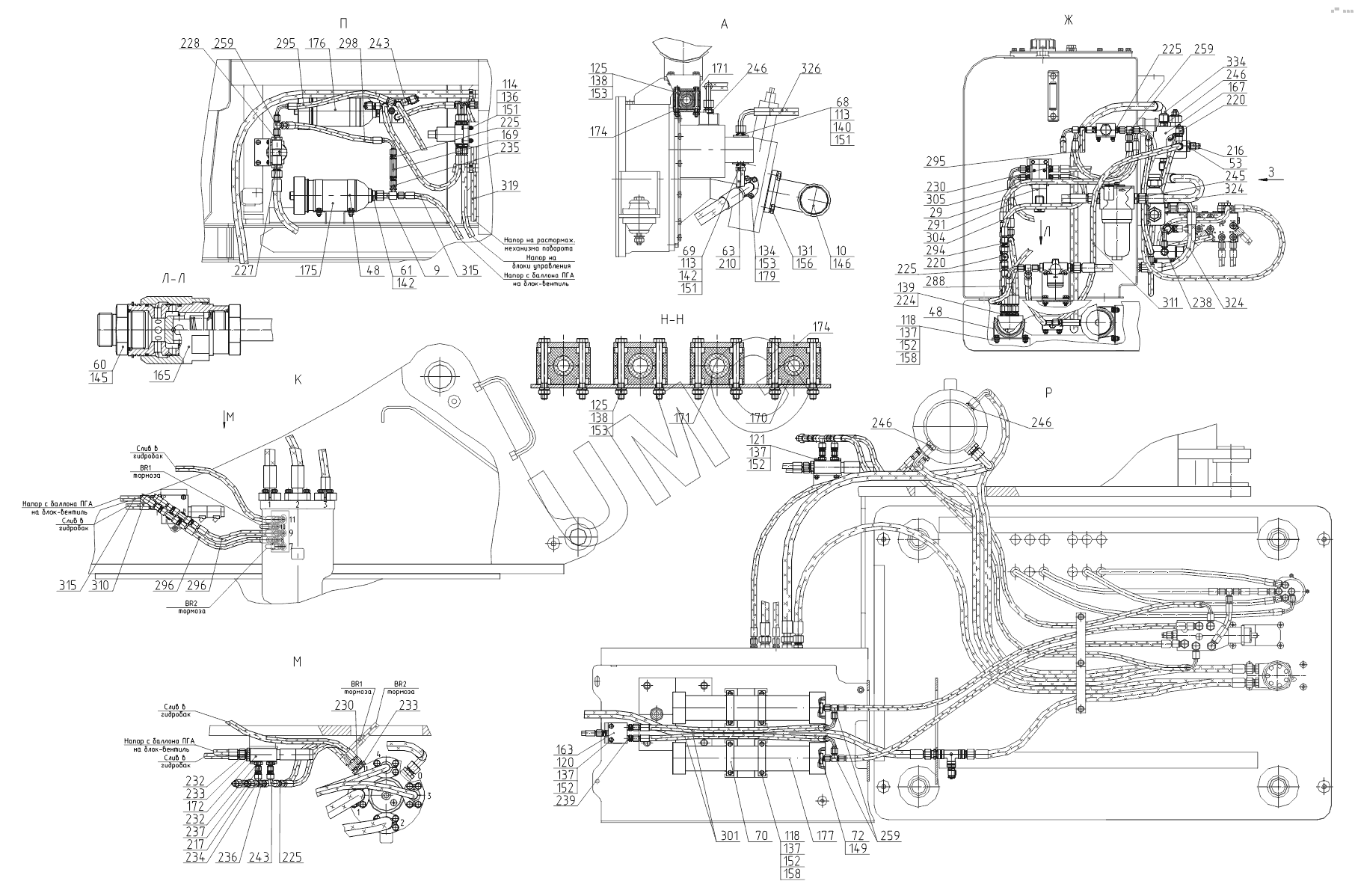

TVEX-180W. 314928001000 10, 314928001000 Трубопроводы на поворотной платформе
9
10
29
48
48
53
60
61
63
68
69
70
72
113
113
114
118
118
120
121
125
125
131
134
136
137
137
137
137
138
138
139
140
142
142
145
146
149
151
151
151
152
152
152
152
153
153
153
156
158
158
163
165
167
169
170
171
171
172
174
174
175
176
177
179
210
216
217
220
220
224
225
225
225
225
227
228
230
230
232
232
233
233
234
235
236
237
238
239
243
243
245
246
246
246
246
259
259
259
288
291
294
295
295
296
296
298
301
304
305
310
315
315
319
324
324
326
334
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31850800102000 | Фланец | |
| 2 | 31490800102000 | Трубопровод | |
| 4 | 31430800104000 | Кронштейн | |
| 5 | 31850800104000 | Клапан предохранительный | |
| 7 | 21890800106000 | Трубопровод | |
| 9 | 31850800109000 | Переходник | |
| 10 | 31490800110000 | Патрубок | |
| 11 | 31402800111000 | Трубопровод | |
| 12 | 31845800111000 | Трубопровод | |
| 18 | 21892800118000 | Трубопровод | |
| 25 | 42200800121000 | Трубопровод | |
| 29 | 00402900003000 | Гидрораспределитель | |
| 43 | 00262540000200 | Штуцер | |
| 44 | 31490800100300 | Рукав | |
| 45 | 31490800100400 | Кронштейн | |
| 46 | 31492800100500 | Кронштейн | |
| 48 | 31850800100800 | Хомут | |
| 49 | 31890800100900 | Фланец | |
| 51 | 31420800100100 | Рукав | |
| 53 | 31850800101300 | Переходник | |
| 56 | 31845800100500 | Рукав | |
| 58 | 31420800400200 | Кронштейн | |
| 60 | 31204288100100 | Штуцер | |
| 61 | 31850800101200 | Штуцер | |
| 63 | 22202800100600 | Рукав | |
| 64 | 22202800100700 | Рукав | |
| 65 | 31402800100910 | Рукав | |
| 68 | 10501800101300 | Фланец | |
| 69 | 22506800100400 | Переходник | |
| 70 | 32000800400110 | Хомут | |
| 72 | 32000800400300 | Штуцер | |
| 79 | 00023018000300 | Заглушка | |
| 89 | 00009480190400 | Гайка | |
| 99 | 00087107000100 | Гайка накидная | |
| 100 | 00087107000200 | Заглушка | |
| 102 | 30000222100400 | Прижим | |
| 105 | 00413010000110 | Хомут | |
| 110 | М10-6gх30.88.35Х.016 | Болт | |
| 111 | М12-6gх30.88.35Х.016 | Болт | |
| 112 | М14-6gх35.88.35Х.016 | Болт | |
| 113 | М6-6gх20.58.016 | Болт | |
| 114 | М6-6gх30.58.016 | Болт | |
| 115 | М6-6gх60.58.016 | Болт | |
| 116 | М6-6gх70.58.016 | Болт | |
| 117 | М8-6gх16.58.016 | Болт | |
| 118 | М8-6gх20.58.016 | Болт | |
| 119 | М8-6gх40.58.016 | Болт | |
| 120 | М8-6gх50.58.016 | Болт | |
| 121 | М8-6gх60.58.016 | Болт | |
| 122 | М8-6gх75.58.016 | Болт | |
| 123 | М10-6gх25.58.016 | Болт | |
| 124 | М10-6gх35.58.016 | Болт | |
| 125 | М10-6gх90.88.40Х.016 | Болт | |
| 126 | М12-6gх25.58.016 | Болт | |
| 127 | М12-6gх30.58.016 | Болт | |
| 128 | М12-6gх45.58.016 | Болт | |
| 129 | М12-6gх90.88.35Х.016 | Болт | |
| 130 | М16-6gх35.58.016 | Болт | |
| 131 | М16-6gх40.58.016 | Болт | |
| 132 | М6-6gх50.66.016 | Винт | |
| 133 | М10-6gх25.88.019 | Винт | |
| 134 | М10-6gх35.88.35Х.016 | Винт | |
| 135 | М12-6gх40.88.35Х.016 | Винт | |
| 136 | М6-6Н.5.016 | Гайка | |
| 137 | М8-6Н.5.016 | Гайка | |
| 138 | М10-6Н.5.016 | Гайка | |
| 139 | 012-016-25-2-3 | Кольцо | |
| 140 | 020-024-25-2-3 | Кольцо | |
| 141 | 020-025-30-2-3 | Кольцо | |
| 142 | 024-028-25-2-3 | Кольцо | |
| 143 | 030-035-30-2-3 | Кольцо | |
| 144 | 038-044-36-2-3 | Кольцо | |
| 145 | 046-050-25-2-3 | Кольцо | |
| 146 | 090-095-30-2-3 | Кольцо | |
| 149 | 27V3 | Прокладка | |
| 151 | 6.65Г.016 | Шайба | |
| 152 | 8.65Г.016 | Шайба | |
| 153 | 10.65Г.016 | Шайба | |
| 154 | 12.65Г.016 | Шайба | |
| 155 | 14.65Г.016 | Шайба | |
| 156 | 16.65Г.016 | Шайба | |
| 158 | С8.01.08кп.019 | Шайба | |
| 161 | С10.01.08кп.019 | Шайба | |
| 162 | С12.01.08кп.019 | Шайба | |
| 163 | 00010240123601 | Блок клапанов | |
| 164 | 00010240123701 | Блок логики | |
| 165 | 00010006290001 | Дроссель с обратным клапаном | |
| 166 | 00010240141501 | Клапан | |
| 167 | 00010240101801 | Клапан зарядный | |
| 168 | 00010000032501 | Клапан | |
| 169 | 00010240102601 | Клапан обратный | |
| 170 | 00092382044801 | Корпус одиночного зажима РВД | |
| 171 | 00092382045001 | Корпус одиночного зажима | |
| 172 | 00001400306201 | Вентиль-блок | |
| 173 | 00010254334001 | Односторонний регулируемый дроссель с обратным клапаном | |
| 174 | 00092382050001 | Накладка | |
| 175 | 00010006400501 | Пневмогидроаккумулятор | |
| 176 | 00010006400601 | Пневмогидроаккумулятор с гидроклаппанами | |
| 177 | 00010006400101 | Пневмогидроаккумулятор | |
| 178 | 00092382070101 | Полуфланец | |
| 179 | 00092382060101 | Полуфланец | |
| 180 | 00092382059501 | Полуфланец | |
| 183 | 00010240101401 | Клапан «ИЛИ» | |
| 195 | 00093260402901 | Прокладка | |
| 198 | 00006420002201 | Уплотнение | |
| 199 | 00006420002301 | Уплотнение | |
| 200 | 00006420002401 | Уплотнение | |
| 203 | 00010011543201 | Фильтр напорный | |
| 204 | 00010011542101 | Фильтр напорный | |
| 210 | 00092382000801 | Хомут червячный | |
| 211 | 00092382001601 | Хомут червячный | |
| 212 | 00092382001301 | Хомут червячный | |
| 216 | 00010260005001 | Электродатчик | |
| 217 | 00010260002001 | Электродатчик | |
| 220 | 00097240001601 | Измерительная муфта с колпаком | |
| 224 | 00002648200101 | Адаптер | |
| 225 | 00002648201101 | Адаптер | |
| 227 | 00002648201901 | Адаптер | |
| 228 | 00002648201201 | Адаптер | |
| 229 | 00002648200201 | Адаптер | |
| 230 | 00002648201501 | Адаптер | |
| 231 | 00002648202401 | Адаптер | |
| 232 | 00002648216901 | Адаптер | |
| 233 | 00002648217001 | Адаптер | |
| 234 | 00002648216101 | Адаптер | |
| 235 | 00002648216201 | Адаптер | |
| 236 | 00002648216301 | Адаптер | |
| 237 | 00002648216401 | Адаптер | |
| 238 | 00002648201601 | Адаптер | |
| 239 | 00002648202001 | Адаптер | |
| 240 | 00002648202701 | Адаптер | |
| 241 | 00002648203001 | Адаптер | |
| 242 | 00002648201701 | Адаптер | |
| 243 | 00002648212701 | Адаптер | |
| 244 | 00002648212801 | Адаптер | |
| 245 | 00002648205801 | Штуцер | |
| 246 | 00002648206001 | Штуцер | |
| 247 | 00002648208001 | Штуцер | |
| 248 | 00002648213001 | Адаптер | |
| 249 | 00002648213101 | Адаптер | |
| 254 | 00002648208501 | Штуцер | |
| 255 | 00002648206401 | Штуцер | |
| 258 | 00002648204601 | Тройник | |
| 259 | 00002648205401 | Тройник | |
| 268 | 00006417029001 | Рукав высокого давления | |
| 270 | 00006417059801 | Рукав высокого давления | |
| 271 | 00006417058901 | Рукав высокого давления | |
| 275 | 00006417023901 | Рукав высокого давления | |
| 279 | 00006417075001 | Рукав высокого давления | |
| 280 | 00006417075501 | Рукав высокого давления | |
| 281 | 00006417075601 | Рукав высокого давления | |
| 282 | 00006417048901 | Рукав высокого давления | |
| 284 | 00006417075201 | Рукав высокого давления | |
| 285 | 00006417075601 | Рукав высокого давления | |
| 286 | 00006417069901 | Рукав высокого давления | |
| 288 | 00006417000201 | Рукав высокого давления | |
| 289 | 00006417005401 | Рукав высокого давления | |
| 291 | 00006417000401 | Рукав высокого давления | |
| 292 | 00006417001001 | Рукав высокого давления | |
| 293 | 00006417000501 | Рукав высокого давления | |
| 294 | 00006417000701 | Рукав высокого давления | |
| 295 | 00006419019601 | Рукав высокого давления | |
| 296 | 00006417000901 | Рукав высокого давления | |
| 297 | 0006419019501 | Рукав высокого давления | |
| 298 | 0006419019401 | Рукав высокого давления | |
| 299 | 00006419020501 | Рукав высокого давления | |
| 300 | 00006417001101 | Рукав высокого давления | |
| 301 | 00006419020601 | Рукав высокого давления | |
| 303 | 00006419018901 | Рукав высокого давления | |
| 304 | 00006417001301 | Рукав высокого давления | |
| 305 | 0006419019801 | Рукав высокого давления | |
| 307 | 0006419016001 | Рукав высокого давления | |
| 310 | 00006417001701 | Рукав высокого давления | |
| 312 | 00006417001901 | Рукав высокого давления | |
| 313 | 00006417002101 | Рукав высокого давления | |
| 314 | 00006417098801 | Рукав высокого давления | |
| 315 | 00006417002201 | Рукав высокого давления | |
| 319 | 00006419021101 | Рукав высокого давления | |
| 321 | 00006417005901 | Рукав высокого давления | |
| 324 | 00006420015901 | Рукав высокого давления | |
| 325 | 00006420014501 | Рукав высокого давления | |
| 326 | 00006420016001 | Рукав высокого давления | |
| 328 | 00006420016101 | Рукав высокого давления | |
| 330 | 00006420031301 | Рукав высокого давления | |
| 334 | 00006420021601 | Рукав высокого давления | |
| 335 | 00006420022001 | Рукав высокого давления | |
| 336 | 00006420020901 | Рукав высокого давления | |
| 337 | 0006420016101 | Рукав высокого давления | |
| 338 | 00006417065501 | Рукав высокого давления | |
| 339 | 00006418061201 | Рукав высокого давления | |
| 340 | 00006418061301 | Рукав высокого давления | |
| 343 | 0006418061701 | Рукав высокого давления |
