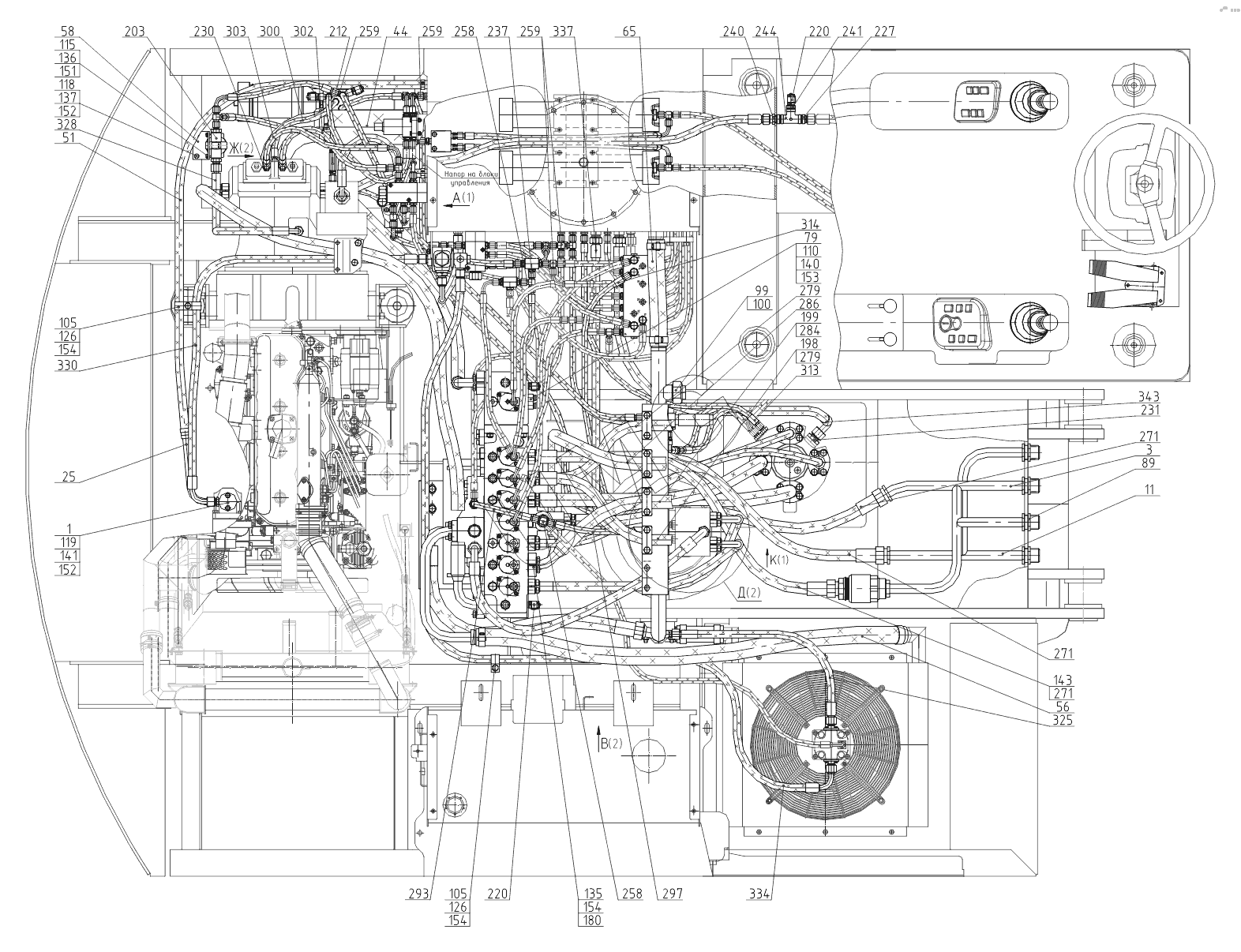

TVEX-180W. 314928001000 10, 314928001000 Трубопроводы на поворотной платформе
1
11
25
44
51
56
58
65
79
89
99
100
105
105
110
115
118
119
126
126
135
136
137
140
141
143
151
152
152
153
154
154
154
180
198
199
203
212
220
220
227
230
231
237
240
241
244
258
258
259
259
259
271
271
271
279
279
284
286
293
297
300
303
313
314
325
328
330
334
337
343
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31850800102000 | Фланец | |
| 2 | 31490800102000 | Трубопровод | |
| 4 | 31430800104000 | Кронштейн | |
| 5 | 31850800104000 | Клапан предохранительный | |
| 7 | 21890800106000 | Трубопровод | |
| 9 | 31850800109000 | Переходник | |
| 10 | 31490800110000 | Патрубок | |
| 11 | 31402800111000 | Трубопровод | |
| 12 | 31845800111000 | Трубопровод | |
| 18 | 21892800118000 | Трубопровод | |
| 25 | 42200800121000 | Трубопровод | |
| 29 | 00402900003000 | Гидрораспределитель | |
| 43 | 00262540000200 | Штуцер | |
| 44 | 31490800100300 | Рукав | |
| 45 | 31490800100400 | Кронштейн | |
| 46 | 31492800100500 | Кронштейн | |
| 48 | 31850800100800 | Хомут | |
| 49 | 31890800100900 | Фланец | |
| 51 | 31420800100100 | Рукав | |
| 53 | 31850800101300 | Переходник | |
| 56 | 31845800100500 | Рукав | |
| 58 | 31420800400200 | Кронштейн | |
| 60 | 31204288100100 | Штуцер | |
| 61 | 31850800101200 | Штуцер | |
| 63 | 22202800100600 | Рукав | |
| 64 | 22202800100700 | Рукав | |
| 65 | 31402800100910 | Рукав | |
| 68 | 10501800101300 | Фланец | |
| 69 | 22506800100400 | Переходник | |
| 70 | 32000800400110 | Хомут | |
| 72 | 32000800400300 | Штуцер | |
| 79 | 00023018000300 | Заглушка | |
| 89 | 00009480190400 | Гайка | |
| 99 | 00087107000100 | Гайка накидная | |
| 100 | 00087107000200 | Заглушка | |
| 102 | 30000222100400 | Прижим | |
| 105 | 00413010000110 | Хомут | |
| 110 | М10-6gх30.88.35Х.016 | Болт | |
| 111 | М12-6gх30.88.35Х.016 | Болт | |
| 112 | М14-6gх35.88.35Х.016 | Болт | |
| 113 | М6-6gх20.58.016 | Болт | |
| 114 | М6-6gх30.58.016 | Болт | |
| 115 | М6-6gх60.58.016 | Болт | |
| 116 | М6-6gх70.58.016 | Болт | |
| 117 | М8-6gх16.58.016 | Болт | |
| 118 | М8-6gх20.58.016 | Болт | |
| 119 | М8-6gх40.58.016 | Болт | |
| 120 | М8-6gх50.58.016 | Болт | |
| 121 | М8-6gх60.58.016 | Болт | |
| 122 | М8-6gх75.58.016 | Болт | |
| 123 | М10-6gх25.58.016 | Болт | |
| 124 | М10-6gх35.58.016 | Болт | |
| 125 | М10-6gх90.88.40Х.016 | Болт | |
| 126 | М12-6gх25.58.016 | Болт | |
| 127 | М12-6gх30.58.016 | Болт | |
| 128 | М12-6gх45.58.016 | Болт | |
| 129 | М12-6gх90.88.35Х.016 | Болт | |
| 130 | М16-6gх35.58.016 | Болт | |
| 131 | М16-6gх40.58.016 | Болт | |
| 132 | М6-6gх50.66.016 | Винт | |
| 133 | М10-6gх25.88.019 | Винт | |
| 134 | М10-6gх35.88.35Х.016 | Винт | |
| 135 | М12-6gх40.88.35Х.016 | Винт | |
| 136 | М6-6Н.5.016 | Гайка | |
| 137 | М8-6Н.5.016 | Гайка | |
| 138 | М10-6Н.5.016 | Гайка | |
| 139 | 012-016-25-2-3 | Кольцо | |
| 140 | 020-024-25-2-3 | Кольцо | |
| 141 | 020-025-30-2-3 | Кольцо | |
| 142 | 024-028-25-2-3 | Кольцо | |
| 143 | 030-035-30-2-3 | Кольцо | |
| 144 | 038-044-36-2-3 | Кольцо | |
| 145 | 046-050-25-2-3 | Кольцо | |
| 146 | 090-095-30-2-3 | Кольцо | |
| 149 | 27V3 | Прокладка | |
| 151 | 6.65Г.016 | Шайба | |
| 152 | 8.65Г.016 | Шайба | |
| 153 | 10.65Г.016 | Шайба | |
| 154 | 12.65Г.016 | Шайба | |
| 155 | 14.65Г.016 | Шайба | |
| 156 | 16.65Г.016 | Шайба | |
| 158 | С8.01.08кп.019 | Шайба | |
| 161 | С10.01.08кп.019 | Шайба | |
| 162 | С12.01.08кп.019 | Шайба | |
| 163 | 00010240123601 | Блок клапанов | |
| 164 | 00010240123701 | Блок логики | |
| 165 | 00010006290001 | Дроссель с обратным клапаном | |
| 166 | 00010240141501 | Клапан | |
| 167 | 00010240101801 | Клапан зарядный | |
| 168 | 00010000032501 | Клапан | |
| 169 | 00010240102601 | Клапан обратный | |
| 170 | 00092382044801 | Корпус одиночного зажима РВД | |
| 171 | 00092382045001 | Корпус одиночного зажима | |
| 172 | 00001400306201 | Вентиль-блок | |
| 173 | 00010254334001 | Односторонний регулируемый дроссель с обратным клапаном | |
| 174 | 00092382050001 | Накладка | |
| 175 | 00010006400501 | Пневмогидроаккумулятор | |
| 176 | 00010006400601 | Пневмогидроаккумулятор с гидроклаппанами | |
| 177 | 00010006400101 | Пневмогидроаккумулятор | |
| 178 | 00092382070101 | Полуфланец | |
| 179 | 00092382060101 | Полуфланец | |
| 180 | 00092382059501 | Полуфланец | |
| 183 | 00010240101401 | Клапан «ИЛИ» | |
| 195 | 00093260402901 | Прокладка | |
| 198 | 00006420002201 | Уплотнение | |
| 199 | 00006420002301 | Уплотнение | |
| 200 | 00006420002401 | Уплотнение | |
| 203 | 00010011543201 | Фильтр напорный | |
| 204 | 00010011542101 | Фильтр напорный | |
| 210 | 00092382000801 | Хомут червячный | |
| 211 | 00092382001601 | Хомут червячный | |
| 212 | 00092382001301 | Хомут червячный | |
| 216 | 00010260005001 | Электродатчик | |
| 217 | 00010260002001 | Электродатчик | |
| 220 | 00097240001601 | Измерительная муфта с колпаком | |
| 224 | 00002648200101 | Адаптер | |
| 225 | 00002648201101 | Адаптер | |
| 227 | 00002648201901 | Адаптер | |
| 228 | 00002648201201 | Адаптер | |
| 229 | 00002648200201 | Адаптер | |
| 230 | 00002648201501 | Адаптер | |
| 231 | 00002648202401 | Адаптер | |
| 232 | 00002648216901 | Адаптер | |
| 233 | 00002648217001 | Адаптер | |
| 234 | 00002648216101 | Адаптер | |
| 235 | 00002648216201 | Адаптер | |
| 236 | 00002648216301 | Адаптер | |
| 237 | 00002648216401 | Адаптер | |
| 238 | 00002648201601 | Адаптер | |
| 239 | 00002648202001 | Адаптер | |
| 240 | 00002648202701 | Адаптер | |
| 241 | 00002648203001 | Адаптер | |
| 242 | 00002648201701 | Адаптер | |
| 243 | 00002648212701 | Адаптер | |
| 244 | 00002648212801 | Адаптер | |
| 245 | 00002648205801 | Штуцер | |
| 246 | 00002648206001 | Штуцер | |
| 247 | 00002648208001 | Штуцер | |
| 248 | 00002648213001 | Адаптер | |
| 249 | 00002648213101 | Адаптер | |
| 254 | 00002648208501 | Штуцер | |
| 255 | 00002648206401 | Штуцер | |
| 258 | 00002648204601 | Тройник | |
| 259 | 00002648205401 | Тройник | |
| 268 | 00006417029001 | Рукав высокого давления | |
| 270 | 00006417059801 | Рукав высокого давления | |
| 271 | 00006417058901 | Рукав высокого давления | |
| 275 | 00006417023901 | Рукав высокого давления | |
| 279 | 00006417075001 | Рукав высокого давления | |
| 280 | 00006417075501 | Рукав высокого давления | |
| 281 | 00006417075601 | Рукав высокого давления | |
| 282 | 00006417048901 | Рукав высокого давления | |
| 284 | 00006417075201 | Рукав высокого давления | |
| 285 | 00006417075601 | Рукав высокого давления | |
| 286 | 00006417069901 | Рукав высокого давления | |
| 288 | 00006417000201 | Рукав высокого давления | |
| 289 | 00006417005401 | Рукав высокого давления | |
| 291 | 00006417000401 | Рукав высокого давления | |
| 292 | 00006417001001 | Рукав высокого давления | |
| 293 | 00006417000501 | Рукав высокого давления | |
| 294 | 00006417000701 | Рукав высокого давления | |
| 295 | 00006419019601 | Рукав высокого давления | |
| 296 | 00006417000901 | Рукав высокого давления | |
| 297 | 0006419019501 | Рукав высокого давления | |
| 298 | 0006419019401 | Рукав высокого давления | |
| 299 | 00006419020501 | Рукав высокого давления | |
| 300 | 00006417001101 | Рукав высокого давления | |
| 301 | 00006419020601 | Рукав высокого давления | |
| 303 | 00006419018901 | Рукав высокого давления | |
| 304 | 00006417001301 | Рукав высокого давления | |
| 305 | 0006419019801 | Рукав высокого давления | |
| 307 | 0006419016001 | Рукав высокого давления | |
| 310 | 00006417001701 | Рукав высокого давления | |
| 312 | 00006417001901 | Рукав высокого давления | |
| 313 | 00006417002101 | Рукав высокого давления | |
| 314 | 00006417098801 | Рукав высокого давления | |
| 315 | 00006417002201 | Рукав высокого давления | |
| 319 | 00006419021101 | Рукав высокого давления | |
| 321 | 00006417005901 | Рукав высокого давления | |
| 324 | 00006420015901 | Рукав высокого давления | |
| 325 | 00006420014501 | Рукав высокого давления | |
| 326 | 00006420016001 | Рукав высокого давления | |
| 328 | 00006420016101 | Рукав высокого давления | |
| 330 | 00006420031301 | Рукав высокого давления | |
| 334 | 00006420021601 | Рукав высокого давления | |
| 335 | 00006420022001 | Рукав высокого давления | |
| 336 | 00006420020901 | Рукав высокого давления | |
| 337 | 0006420016101 | Рукав высокого давления | |
| 338 | 00006417065501 | Рукав высокого давления | |
| 339 | 00006418061201 | Рукав высокого давления | |
| 340 | 00006418061301 | Рукав высокого давления | |
| 343 | 0006418061701 | Рукав высокого давления |
