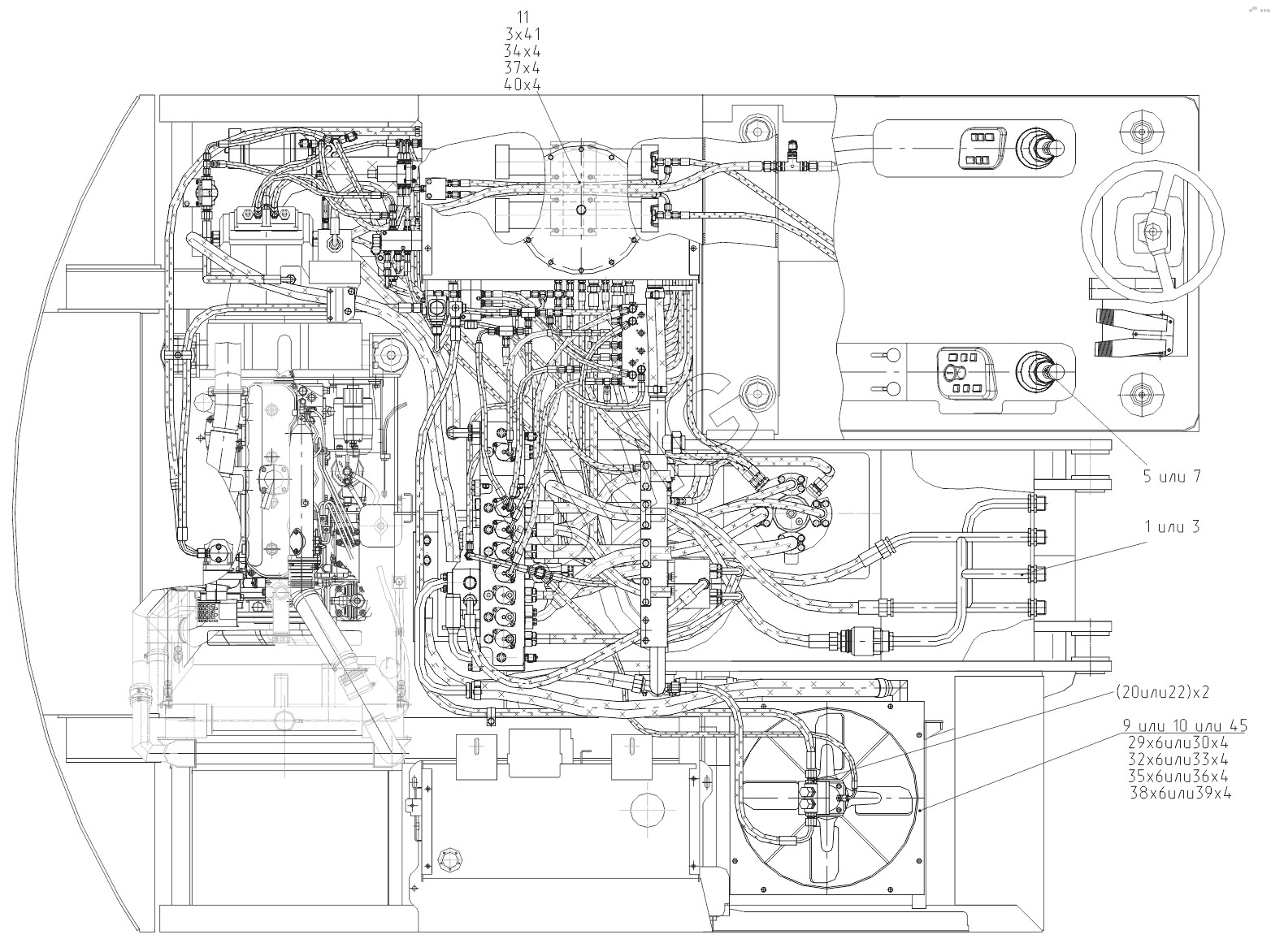

TVEX-180W. 314938000000 10, 314938000000 30 Гидрооборудование на поворотной платформе
7
9
10
11
20
22
29
30
32
33
34
35
36
37
38
39
40
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 31492800100010 | Трубопроводы на поворотной платформе | |
| 4 | 31492800100030 | Трубопроводы на поворотной платформе | |
| 6 | 31492800400010 | Гидроуправление экскаватора | |
| 7 | 31492800400030 | Гидроуправление экскаватора | |
| 9 | 31850800600000 | Установка маслоохладительная | |
| 10 | 31420800600000 | Установка маслоохладительная | |
| 11 | 31492800900000 | Бак гидравлический | |
| 20 | 31850800100900 | Штуцер | |
| 22 | 32030800100710 | Переходник | |
| 29 | М8-6gх25.58.016 | Болт | |
| 30 | М10-6gх30.58.016 | Болт | |
| 31 | М12-6gх30.58.016 | Болт | |
| 32 | М8-6Н.5.016 | Гайка | |
| 33 | М10-6Н.5.016 | Гайка | |
| 34 | М12-6Н.5.016 | Гайка | |
| 35 | 8.65Г.016 | Шайба | |
| 36 | 10.65Г.016 | Шайба | |
| 37 | 12.65Г.016 | Шайба | |
| 38 | С8.01.08кп.019 | Шайба | |
| 39 | С12.01.08кп.019 | Шайба | |
| 40 | С16.01.08кп.019 | Шайба | |
| 45 | 00093324515101 | Маслоохладительная установка |
