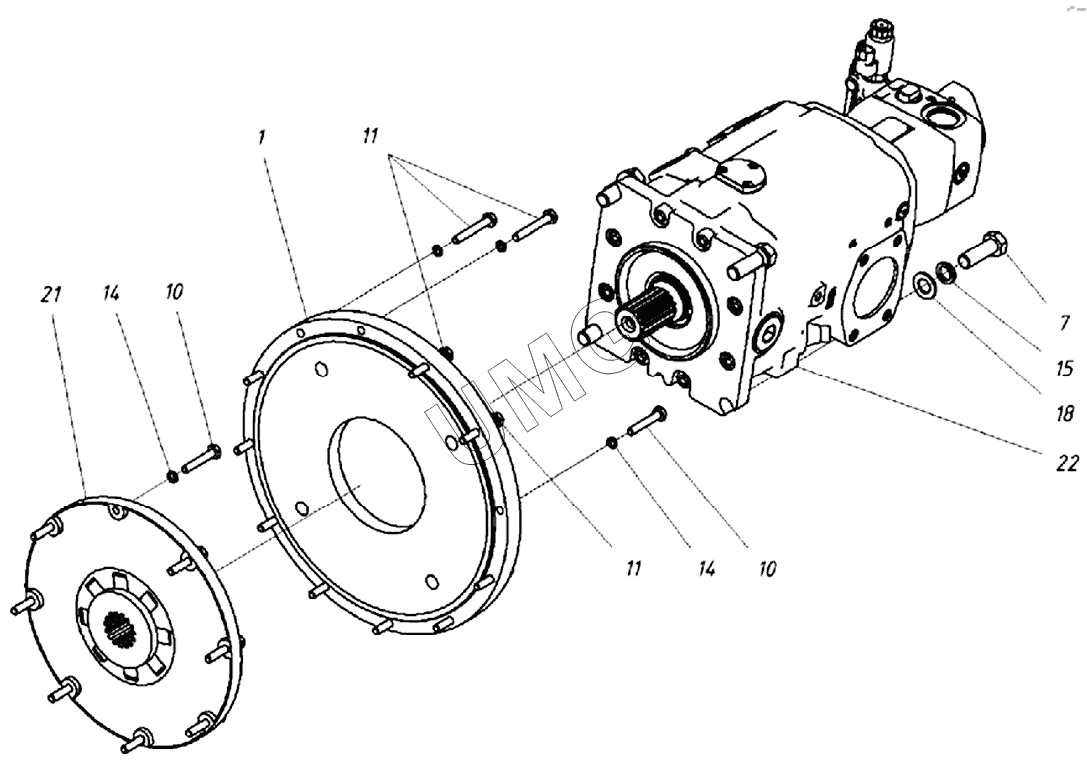

ТХ-210. 202121001000 00 Установка агрегата насосного
/51.gif)
1
7
10
10
11
11
14
14
15
18
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20212100100100 | Фланец | |
| 7 | 00002640066201 | Болт M20-6gx60. 109.20Г2Р.016 | |
| 10 | 00002640026101 | Болт M10-6gx60.88.016 | |
| 11 | 00002640026601 | Болт М10-6gх70.88.40Х.016 | |
| 14 | 00002644020601 | Шайба 10.65Г.016 | |
| 15 | 00002644021101 | Шайба 20.65Г.016 | |
| 18 | 00002644062001 | Шайба плоская | |
| 21 | 00093110032601 | Mуфта | |
| 22 | 00010240003201 | Насос |
