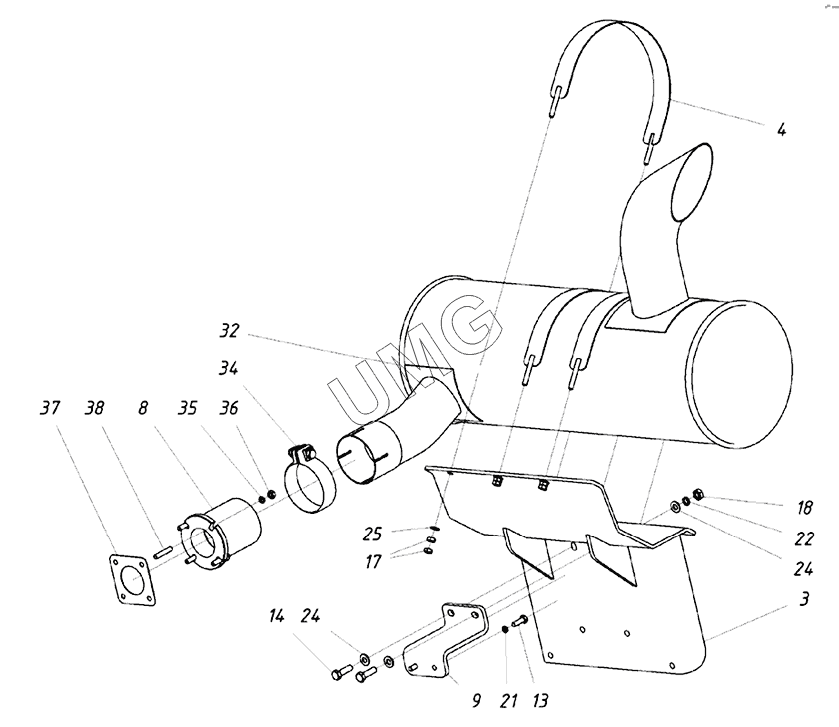

ТХ-210. 212120004000 00 Установка глушителя
/50.gif)
3
4
8
9
13
14
17
18
21
22
24
24
25
32
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 20212100410000 | Кронштейн | |
| 4 | 31422040850000 | Хомут | |
| 8 | 20212100400100 | Патрубок | |
| 9 | 20212100400200 | Кронштейн | |
| 13 | 00002640012501 | Болт M8-6gx25.88.016 | |
| 14 | 00002640023201 | Болт М10-6gх35.88.016 | |
| 17 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 18 | 00002641061001 | Гайка M10-6H.5.016 | |
| 21 | 00002644020501 | Шайба 8.65Г.016 | |
| 22 | 00002644020601 | Шайба 10.65Г.016 | |
| 24 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 25 | 00002644061001 | Шайба плоская | |
| 32 | 00093260339301 | Глушитель | |
| 34 | 00093260321701 | Хомут | |
| 35 | 00093110081401 | Шпилька | |
| 36 | 00093110081201 | Шайба | |
| 37 | 00093110081301 | Гайка | |
| 38 | 00093110080901 | Прокладка турбокомпрессора |
