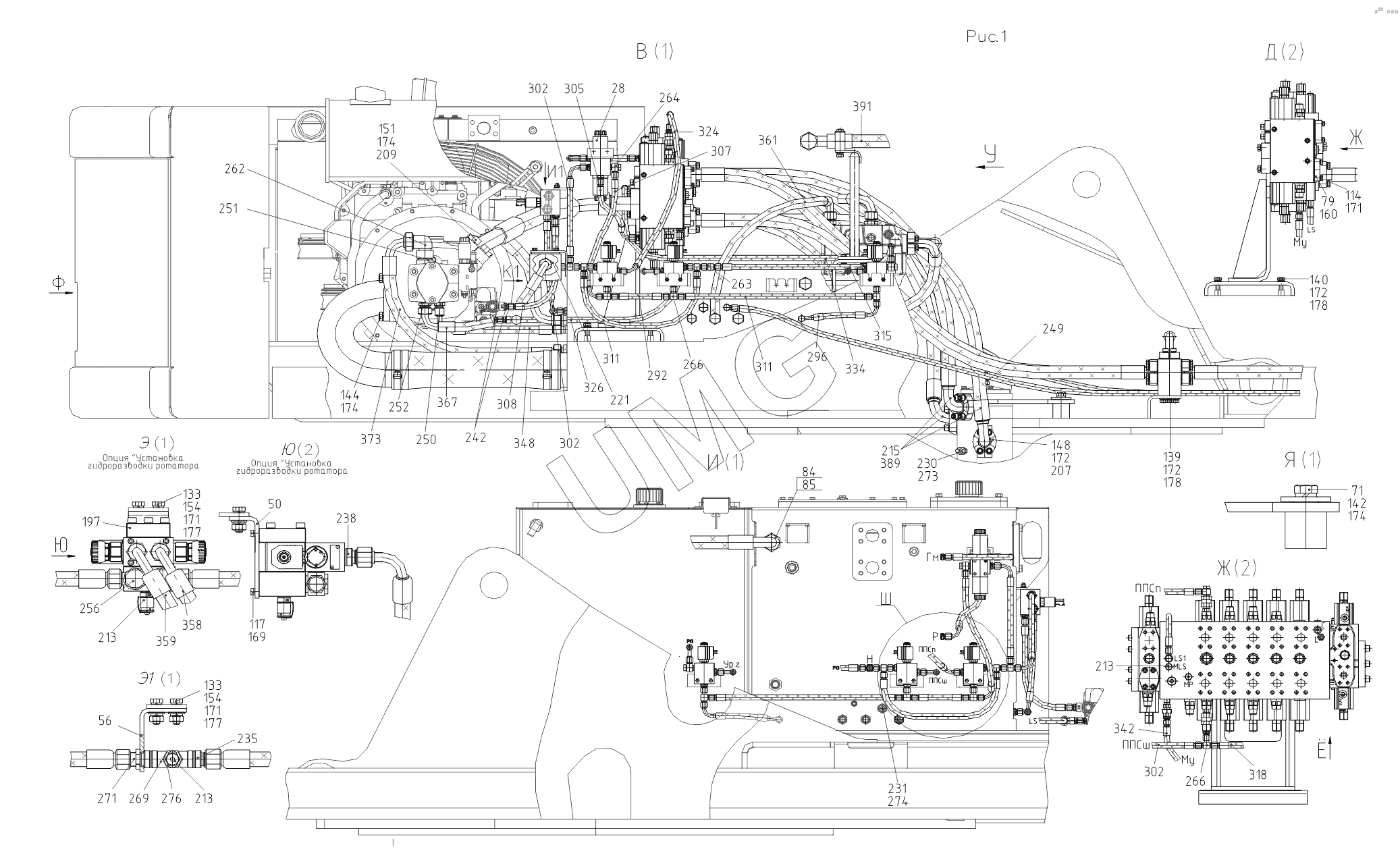

ТХ-210. 212080000000 10 Гидрооборудование на поворотной платформе (механизм поворота Бош-Рексрот)
/30.2.gif)
28
50
50
56
71
79
84
85
114
117
117
133
133
139
140
142
144
148
151
154
154
160
169
169
171
171
171
171
172
172
172
174
174
174
177
177
178
178
197
197
207
209
213
213
213
215
221
230
235
238
238
242
249
250
251
252
256
256
262
263
264
266
266
269
271
273
274
276
292
296
302
302
302
305
307
308
311
311
315
318
324
326
334
342
348
358
359
361
367
373
389
391
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20208000001000 | Патрубок | |
| 3 | 20208000003000 | Кронштейн | |
| 8 | 20208000008000 | Переходник | |
| 14 | 20208000014000 | Кронштейн | |
| 28 | 00262910002000 | Гидрораспределитель | |
| 43 | 20208000000200 | Рукав | |
| 44 | 20208000000300 | Фланец | |
| 45 | 20208000000400 | Фланец | |
| 46 | 20208000000500 | Фланец | |
| 49 | 21208000000800 | Стопор | |
| 50 | 20208000000900 | Кронштейн | |
| 50 | 20208000000900 | Кронштейн | |
| 51 | 21208000000900 | Кронштейн | |
| 52 | 21208000001000 | Кронштейн | |
| 53 | 21208000001100 | Болт | |
| 54 | 21208000001200 | Фланец | |
| 55 | 21208000001400 | Планка | |
| 55 | 20208000001400 | Штуцер | |
| 56 | 20208000001500 | Кронштейн | |
| 59 | 20208000001800 | Кронштейн | |
| 60 | 21103000000200 | Фланец | |
| 62 | 20208000003300 | Планка | |
| 67 | 10501800101100 | Скоба | |
| 68 | 42200800101200 | Заглушка | |
| 69 | 10501800101300 | Фланец | |
| 71 | 84227162200200 | Шайба | |
| 72 | 31402710050200 | Заглушка | |
| 79 | 00023018000300 | Заглушка | |
| 84 | 00007043101340 | Заглушка | |
| 85 | 00007043112440 | Гайка накидная | |
| 90 | 30830800100600 | Штуцер | |
| 100 | 17912000000210 | Штуцер | |
| 104 | 00413010000100 | Хомут | |
| 105 | 00413010000110 | Хомут | |
| 114 | 00002640022901 | Болт М10-6gх30.58.016 | |
| 117 | 00002640002001 | Болт М6-6gx20.58.016 | |
| 117 | 00002640002001 | Болт М6-6gx20.58.016 | |
| 118 | 00002640003201 | Болт М6-6gx30.58.016 | |
| 119 | 00002640005201 | Болт М6-6gx45.58.016 | |
| 120 | 00002640005101 | Болт М6-6gx50.58.016 | |
| 123 | 00002640011001 | Болт М8х16.58.019 | |
| 131 | 00002640016801 | Болт М8-6gx100.109.016 | |
| 132 | 00002640022501 | Болт М10-6gх25.58.016 | |
| 132 | 00002640022501 | Болт М10-6gх25.58.016 | |
| 133 | 00002640022901 | Болт М10-6gх30.58.016 | |
| 136 | 00002640027901 | Болт М10х90.88.016 | |
| 137 | 00002640029201 | Болт М10-6gx140.88.016 | |
| 138 | 00002640032101 | Болт М12-6gх25.58.016 | |
| 139 | 00002640033001 | Болт М12-6gх30.58.016 | |
| 140 | 00002640034701 | Болт М12-6gx45.58.016 | |
| 142 | 00002640053401 | Болт М16-6gх30.88.016 | |
| 143 | 00002640053601 | Болт М16-6gх35.58.016 | |
| 144 | 00002640053901 | Болт М16-6gх40.58.016 | |
| 146 | 00002642019501 | Винт М10-6gx30.88.35X.016 | |
| 147 | 00002642017701 | Винт М10-6gx35.88.35X.016 | |
| 148 | 00002642019201 | Винт М12-6gх40.109.40Х.016 | |
| 149 | 00002642018101 | Винт М12-6gx55.88.35X.016 | |
| 151 | 00002642017301 | Винт М16-6gx55.88.35X.016 | |
| 152 | 00002641060601 | Гайка М6-6Н.5.016 | |
| 153 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 154 | 00002641061001 | Гайка M10-6H.5.016 | |
| 155 | 00002641061201 | Гайка M12-6H.5.016 | |
| 156 | 00006421000501 | Кольцо 012-016-25-2-3 | |
| 157 | 00006421000701 | Кольцо 018-022-25-2-3 | |
| 158 | 00006421019001 | Кольцо 028-034-36-2-3 | |
| 159 | 00006421001001 | Кольцо 024-028-25-2-3 | |
| 160 | 00006421001101 | Кольцо 030-035-30-2-3 | |
| 161 | 00006421001601 | Кольцо 038-044-36-2-3 | |
| 163 | 00006421005201 | Кольцо 100-110-58-2-3 | |
| 169 | 00002644020401 | Шайба 6.65Г.016 | |
| 169 | 00002644020401 | Шайба 6.65Г.016 | |
| 170 | 00002644020501 | Шайба 8.65Г.016 | |
| 171 | 00002644020601 | Шайба 10.65Г.016 | |
| 171 | 00002644020601 | Шайба 10.65Г.016 | |
| 172 | 00002644020701 | Шайба 12.65Г.016 | |
| 173 | 00002644020801 | Шайба 14.65Г.016 | |
| 174 | 00002644020901 | Шайба 16.65Г.016 | |
| 176 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 177 | 00002644061001 | Шайба плоская | |
| 178 | 00002644061201 | Шайба 12.01.08кп.019 | |
| 181 | 00010240160601 | Клапан | |
| 182 | 00010240123301 | Блок стабилизации | |
| 183 | 00010000032801 | Клапан | |
| 184 | 00010011543601 | Фильтр напорный | |
| 185 | 00010240102701 | Клапан | |
| 186 | 00010240102601 | Клапан обратный | |
| 187 | 00010240160301 | Клапан ИЛИ | |
| 188 | 00010240161501 | Корпус | |
| 191 | 00010260009101 | Клапанный блок | |
| 192 | 00010260009201 | Клапанный блок | |
| 194 | 00010240160101 | Блок подготовки сигнала | |
| 196 | 00010006400401 | Пневмогидроаккумулятор | |
| 197 | ТЕ+L8+L8+ТС | Распределительный блок | |
| 197 | 00010240123201 | Распределительный блок | |
| 198 | 00010254333101 | Клапан | |
| 200 | 00092382045001 | Корпус одиночного зажима | |
| 201 | 00092382045401 | Корпус спаренного зажима | |
| 202 | 00092382045501 | Корпус спаренного зажима | |
| 204 | 00092382070301 | Полуфланец | |
| 205 | 00092382070101 | Полуфланец | |
| 206 | 00092382060101 | Полуфланец | |
| 207 | 00092382059501 | Полуфланец | |
| 209 | 00092382059901 | Полуфланец | |
| 212 | 00006431250301 | Прокладка | |
| 213 | 00097240001601 | Измерительная муфта с колпаком | |
| 214 | 00006420002201 | Уплотнение | |
| 215 | 00006420002301 | Уплотнение | |
| 216 | 00006420002501 | Уплотнение | |
| 217 | 00006420002401 | Уплотнение | |
| 218 | 00092382050301 | Накладка | |
| 220 | 00092382050001 | Накладка | |
| 221 | 00010011542101 | Фильтр напорный | |
| 223 | 00010260007201 | Фланец | |
| 224 | 00010260001201 | Датчик давления | |
| 226 | 00092382029801 | Хомут силовой | |
| 228 | 00093260402401 | Прокладка | |
| 229 | 00093260403701 | Прокладка | |
| 230 | 00002648212501 | Адаптер | |
| 233 | 00002648201101 | Адаптер | |
| 234 | 00002648231101 | Адаптер | |
| 235 | 00002648201901 | Адаптер | |
| 236 | 00002648222201 | Адаптер | |
| 237 | 00002648222301 | Адаптер | |
| 238 | 00002648202201 | Адаптер | |
| 238 | 00002648202201 | Адаптер | |
| 239 | 00002648201201 | Адаптер | |
| 239 | 00002648222401 | Адаптер | |
| 241 | 00002648213001 | Адаптер | |
| 242 | 00002648201501 | Адаптер | |
| 243 | 00002648222001 | Адаптер | |
| 244 | 00002648222601 | Адаптер | |
| 245 | 00002648202401 | Адаптер | |
| 249 | 00002648217101 | Адаптер | |
| 250 | 00002648215301 | Адаптер | |
| 251 | 00002648223101 | Адаптер | |
| 252 | 00002648223201 | Адаптер | |
| 254 | 00002648216401 | Адаптер | |
| 255 | 00002648201601 | Адаптер | |
| 256 | 00002648222701 | Адаптер | |
| 256 | 00002648222701 | Адаптер | |
| 257 | 00002648220601 | Адаптер | |
| 258 | 00002648222801 | Адаптер | |
| 260 | 00002648200701 | Адаптер | |
| 261 | 00002648222901 | Адаптер | |
| 262 | 00002648223001 | Адаптер | |
| 263 | 00002648230901 | Адаптер | |
| 264 | 00002648200301 | Адаптер | |
| 266 | 00002648223401 | Адаптер | |
| 267 | 00002648205101 | Тройник | |
| 268 | 00002648212701 | Адаптер | |
| 269 | 00002648212801 | Адаптер | |
| 271 | 00002648202701 | Адаптер | |
| 272 | 00002648204101 | Адаптер | |
| 273 | 00002648212601 | Адаптер | |
| 274 | 00002648205801 | Штуцер | |
| 275 | 00002648207701 | Штуцер | |
| 276 | 00002648203001 | Адаптер | |
| 277 | 00097240010801 | Промежуточный переходник | |
| 278 | 00097240010701 | Измерительный шланг | |
| 279 | 00097240010501 | Измерительный шланг | |
| 280 | 00097240010601 | Измерительный шланг | |
| 281 | 00097240010101 | Измерительный шланг | |
| 282 | 00097240005401 | Манометр | |
| 290 | 00006417000201 | Рукав высокого давления | |
| 291 | 00006417005401 | Рукав высокого давления | |
| 292 | 00006419018101 | Рукав высокого давления | |
| 293 | 00006417000301 | Рукав высокого давления | |
| 294 | 00006417000401 | Рукав высокого давления | |
| 296 | 00006419031001 | Рукав высокого давления | |
| 297 | 00006417000801 | Рукав высокого давления | |
| 298 | 00006417001001 | Рукав высокого давления | |
| 300 | 00006419018301 | Рукав высокого давления | |
| 301 | 00006419016401 | Рукав высокого давления | |
| 302 | 00006419018601 | Рукав высокого давления | |
| 305 | 00006417000601 | Рукав высокого давления | |
| 307 | 00006419019601 | Рукав высокого давления | |
| 308 | 00006417000701 | Рукав высокого давления | |
| 311 | 00006417004701 | Рукав высокого давления | |
| 312 | 00006419019401 | Рукав высокого давления | |
| 314 | 00006419016501 | Рукав высокого давления | |
| 315 | 00006417005601 | Рукав высокого давления | |
| 316 | 00006419022601 | Рукав высокого давления | |
| 317 | 00006417004801 | Рукав высокого давления | |
| 318 | 00006419019001 | Рукав высокого давления | |
| 320 | 00006417007201 | Рукав высокого давления | |
| 324 | 00006419025101 | Рукав высокого давления | |
| 326 | 00006419016601 | Рукав высокого давления | |
| 328 | 00006417001801 | Рукав высокого давления | |
| 329 | 00006419031701 | Рукав высокого давления | |
| 330 | 00006417007301 | Рукав высокого давления | |
| 331 | 00006417001901 | Рукав высокого давления | |
| 332 | 00006419020201 | Рукав высокого давления | |
| 333 | 00006417002301 | Рукав высокого давления | |
| 334 | 00006417098801 | Рукав высокого давления | |
| 337 | 00006417002201 | Рукав высокого давления | |
| 338 | 00006417007401 | Рукав высокого давления | |
| 341 | 00006417002501 | Рукав высокого давления | |
| 342 | 00006417004601 | Рукав высокого давления | |
| 344 | 00006417003401 | Рукав высокого давления | |
| 345 | 00006417005901 | Рукав высокого давления | |
| 347 | 00006420014001 | Рукав высокого давления | |
| 348 | 00006420030401 | Рукав высокого давления | |
| 350 | 00006420019101 | Рукав высокого давления | |
| 351 | 00006420015301 | Рукав высокого давления | |
| 352 | 00006420031901 | Рукав высокого давления | |
| 353 | 00006420031401 | Рукав высокого давления | |
| 358 | 00006420020701 | Рукав высокого давления | |
| 359 | 00006420020601 | Рукав высокого давления | |
| 361 | 00006418061501 | Рукав высокого давления | |
| 362 | 00006418061601 | Рукав высокого давления | |
| 363 | 00006417024001 | Рукав высокого давления | |
| 366 | 00006417060801 | Рукав высокого давления | |
| 367 | 00006417076401 | Рукав высокого давления | |
| 369 | 00006417078101 | Рукав высокого давления | |
| 370 | 00006417046801 | Рукав высокого давления | |
| 371 | 00006417078901 | Рукав высокого давления | |
| 372 | 00006417046101 | Рукав высокого давления | |
| 373 | 00006417046301 | Рукав высокого давления | |
| 374 | 00006417046401 | Рукав высокого давления | |
| 375 | 00006417078201 | Рукав высокого давления | |
| 376 | 00006420200501 | Рукав высокого давления | |
| 377 | 00006417061301 | Рукав высокого давления | |
| 378 | 00006417062301 | Рукав высокого давления | |
| 380 | 00006420206401 | Рукав высокого давления | |
| 381 | 00006417075801 | Рукав высокого давления | |
| 382 | 00006420214501 | Рукав высокого давления | |
| 383 | 00006417073201 | Рукав высокого давления | |
| 384 | 00006420214701 | Рукав высокого давления | |
| 385 | 00006420214601 | Рукав высокого давления | |
| 387 | 00006417047301 | Рукав высокого давления | |
| 389 | 00006417071201 | Рукав высокого давления | |
| 391 | 00006420212301 | Рукав высокого давления | |
| 393 | 00006419014001 | Рукав высокого давления | |
| 394 | 00006419009901 | Рукав высокого давления | |
| 395 | 00006419010301 | Рукав высокого давления | |
| 398 | 00006420214401 | Рукав высокого давления |
