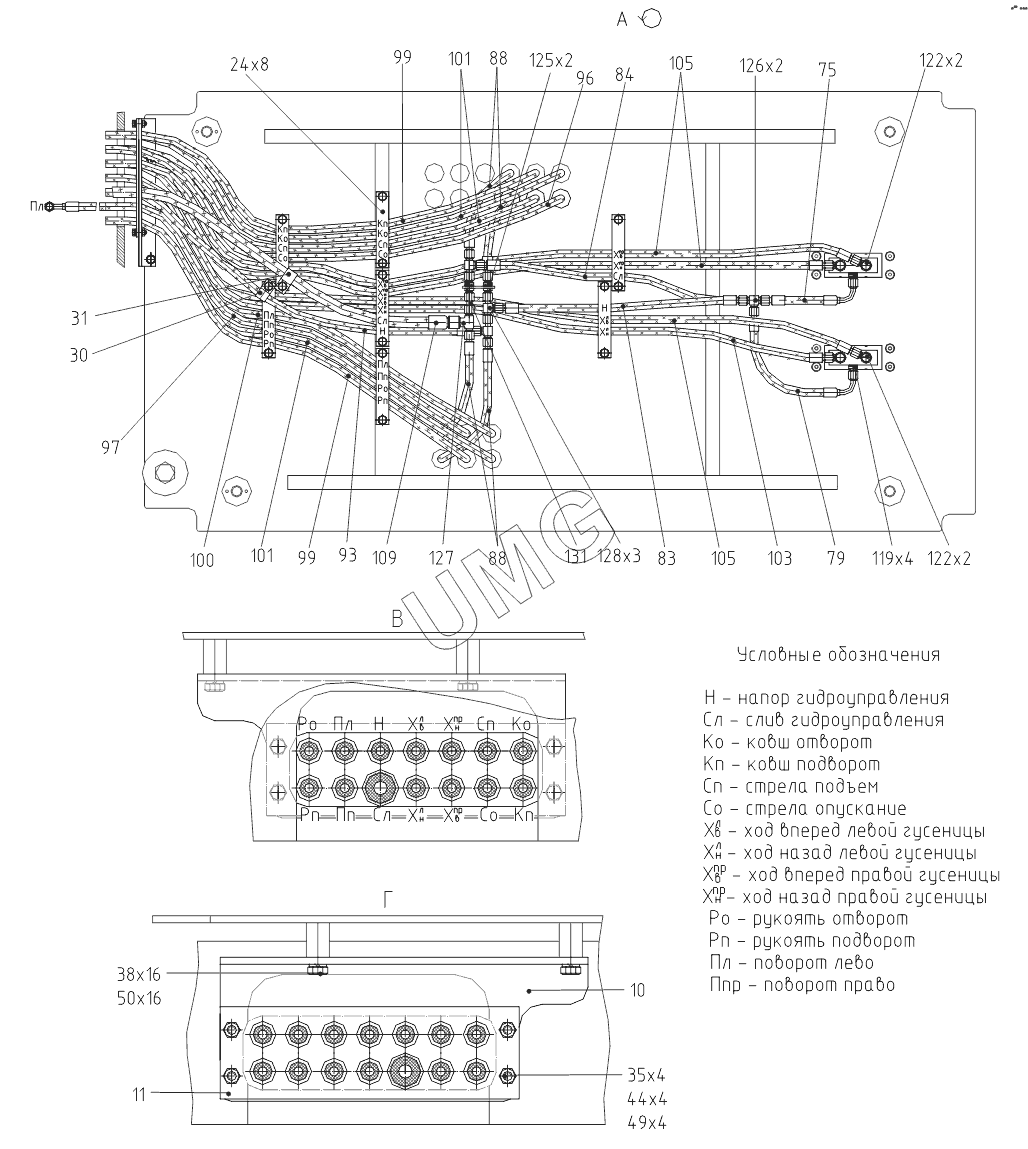

ТХ-210. 212030500000 00 Гидроуправление экскаватора
/23.2.gif)
10
11
24
30
31
35
38
44
49
50
75
79
83
84
88
88
93
96
97
99
99
100
101
101
103
105
105
109
119
122
122
125
126
127
128
131
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 20203050000100 | Кронштейн | |
| 11 | 20203050000200 | Планка | |
| 17 | 21492800400100 | Рычаг | |
| 24 | 00018150100100 | Планка | |
| 27 | 00023040305201 | Головка шаровая | |
| 30 | 00413010000100 | Хомут | |
| 31 | 00413010000110 | Хомут | |
| 35 | 00002640012701 | Болт М8-6gх25.58.016 | |
| 38 | 00002640022101 | Болт М10-6gх20.58.016 | |
| 44 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 46 | 00002641061201 | Гайка M12-6H.5.016 | |
| 49 | 00002644020501 | Шайба 8.65Г.016 | |
| 50 | 00002644020601 | Шайба 10.65Г.016 | |
| 51 | 00002644020701 | Шайба 12.65Г.016 | |
| 55 | 00002644061201 | Шайба 12.01.08кп.019 | |
| 57 | 00010240100601 | Клапан | |
| 65 | 00010240149901 | Клапан | |
| 66 | 00010240150201 | Клапан | |
| 75 | 00006417000401 | Рукав высокого давления | |
| 79 | 00006419018601 | Рукав высокого давления | |
| 83 | 00006417005601 | Рукав высокого давления | |
| 84 | 00006417001101 | Рукав высокого давления | |
| 88 | 00006417001901 | Рукав высокого давления | |
| 93 | 00006417002501 | Рукав высокого давления | |
| 96 | 00006417004001 | Рукав высокого давления | |
| 97 | 00006417003501 | Рукав высокого давления | |
| 99 | 00006419039701 | Рукав высокого давления | |
| 100 | 00006419039601 | Рукав высокого давления | |
| 101 | 00006419041201 | Рукав высокого давления | |
| 103 | 00006417003801 | Рукав высокого давления | |
| 105 | 00006417005301 | Рукав высокого давления | |
| 109 | 00006420017901 | Рукав высокого давления | |
| 118 | 00002648201101 | Адаптер | |
| 119 | 00002648201501 | Адаптер | |
| 122 | 00002648200301 | Адаптер | |
| 125 | 00002648202801 | Адаптер | |
| 126 | 00002648200701 | Адаптер | |
| 127 | 00002648214701 | Адаптер | |
| 128 | 00002648230901 | Адаптер | |
| 131 | 00002648221201 | Адаптер |
