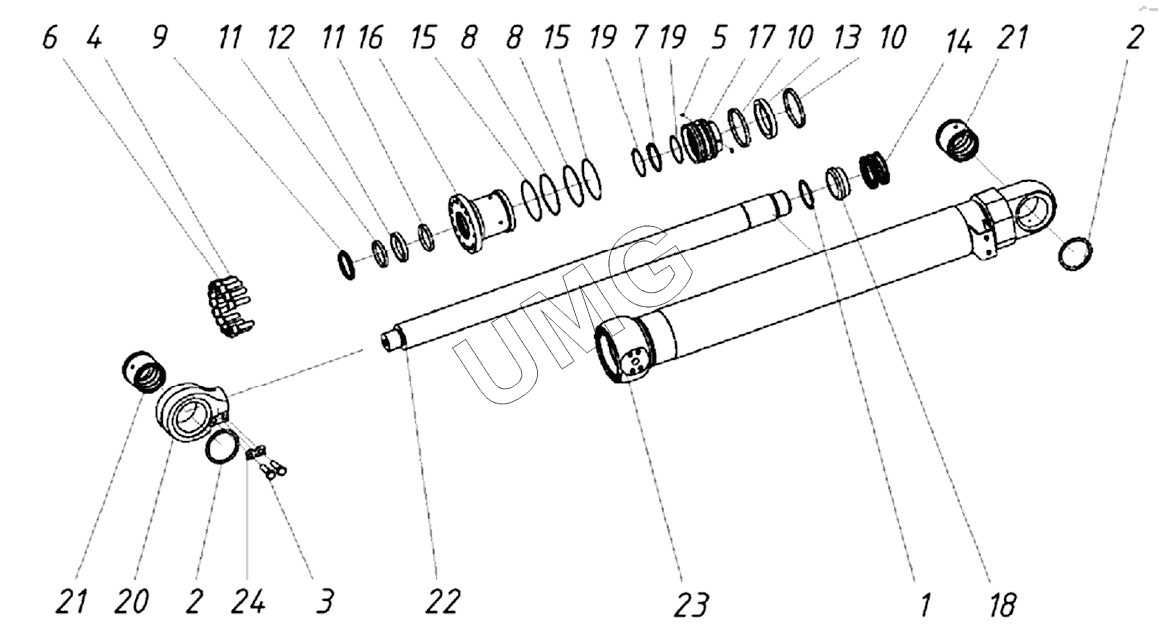

ТХ-210. 203060400000 20 Гидроцилиндр ковша
/72.gif)
1
2
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
15
16
17
18
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00001394008000 | Кольцо | |
| 2 | 00001394210000 | Кольцо | |
| 3 | 00002640055901 | Болт М16-6gх55.109.20Г2Р.016 | |
| 4 | 00002642019801 | Винт М16х45.88.016 | |
| 5 | 00002642060801 | Винт М8-6gх12.22Н | |
| 6 | 00002644020901 | Шайба 16.65Г.016 | |
| 7 | 00006421002401 | Кольцо 080-090-58-2-3 | |
| 8 | 00006421003301 | Кольцо 125-130-36-2-3 | |
| 9 | 00006431170301 | Грязесъемник | |
| 10 | 00006431172301 | Направляющая поршня | |
| 11 | 00006431173301 | Направляющая штока | |
| 12 | 00006431175301 | Манжета | |
| 13 | 00006431177301 | Уплотнение | |
| 14 | 12580110000801 | Пружина | |
| 15 | 12580110200800 | Кольцо защитное | |
| 16 | 12580110900420 | Букса | |
| 17 | 12580110900620 | Поршень | |
| 18 | 12580110900920 | Клапан | |
| 19 | 16010154101100 | Кольцо защитное | |
| 20 | 20302000000110 | Проушина | |
| 21 | 20302000000900 | Втулка | |
| 22 | 20306040000521 | Шток | |
| 23 | 20306040010020 | Цилиндр | |
| 24 | 84225230005705 | Шайба |
