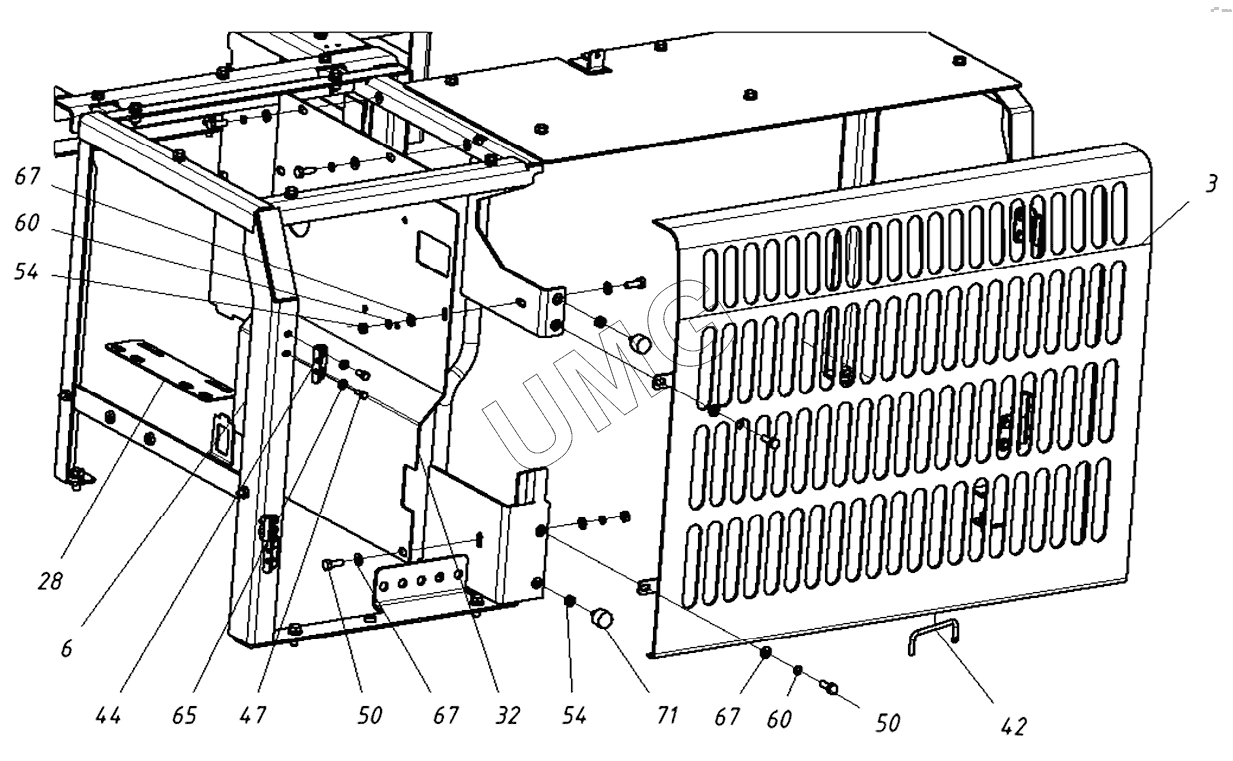

ТХ-210. 202064000000 00 Установка капота
/61.3.gif)
3
6
28
32
42
44
47
50
50
54
54
60
60
65
67
67
67
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20206400002000 | Кронштейн бачков | |
| 2 | 20206400010000 | Дверь | |
| 3 | 20206400020000 | Дверь в сборе | |
| 4 | 20206400030000 | Дверь правая | |
| 6 | 20206400100000 | Каркас левый | |
| 7 | 20206400200000 | Каркас правый | |
| 8 | 20206400300000 | Каркас центральный | |
| 10 | 20206400400000 | Капот верхний | |
| 11 | 20206400500000 | Установка переднего капота | |
| 12 | 20206401000000 | Установка поручней | |
| 15 | 20206120000000 | Корпус петли | |
| 16 | 20206130000000 | Петля | |
| 20 | 20206400000100 | Крышка | |
| 21 | 20206400000200 | Крышка | |
| 22 | 20206400000300 | Крышка | |
| 23 | 20206400000400 | Крышка | |
| 24 | 20206400000500 | Крышка | |
| 26 | 20206400000600 | Планка регулировочная | |
| 27 | 20206400001200 | Перегородка | |
| 28 | 20206400001400 | Пластина | |
| 30 | 20206400001600 | Перегородка | |
| 31 | 20206400001700 | Перегородка | |
| 32 | 20206400001800 | Перегородка | |
| 34 | 20206400003100 | Планка | |
| 36 | 20206400003600 | Уплотнитель резиновый армированный металлом | |
| 37 | 20206400003700 | Уплотнитель резиновый армированный металлом | |
| 39 | 20219000000100 | Петля | |
| 40 | 20219000000200 | Петля | |
| 41 | 20219000000300 | Петля | |
| 42 | 31402100211800 | Упор | |
| 43 | 20206000001900 | Фиксатор | |
| 44 | 20206080000900 | Уголок | |
| 47 | 00002640012701 | Болт М8-6gх25.58.016 | |
| 50 | 00002640023001 | Болт М10-6gх30.58.016 | |
| 51 | 00002640033001 | Болт М12-6gх30.58.016 | |
| 52 | 00002641060601 | Гайка М6-6Н.5.016 | |
| 53 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 54 | 00002641061001 | Гайка M10-6H.5.016 | |
| 55 | 00002641061201 | Гайка M12-6H.5.016 | |
| 57 | 00002644020401 | Шайба 6.65Г.016 | |
| 59 | 00002644020501 | Шайба 8.65Г.016 | |
| 60 | 00002644020601 | Шайба 10.65Г.016 | |
| 61 | 00002644020701 | Шайба 12.65Г.016 | |
| 64 | 00002644060601 | Шайба плоская | |
| 65 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 66 | 00002644061201 | Шайба 12.01.08кп.019 | |
| 67 | 00002644061001 | Шайба плоская | |
| 68 | 00006421002501 | Кольцо 010-013-19-2-3 | |
| 70 | 00091340283201 | Пружина газовая | |
| 71 | 00091340280101 | Буфер | |
| 73 | 00094000002801 | Замок | |
| 74 | 00091340282401 | Пружина газовая |
