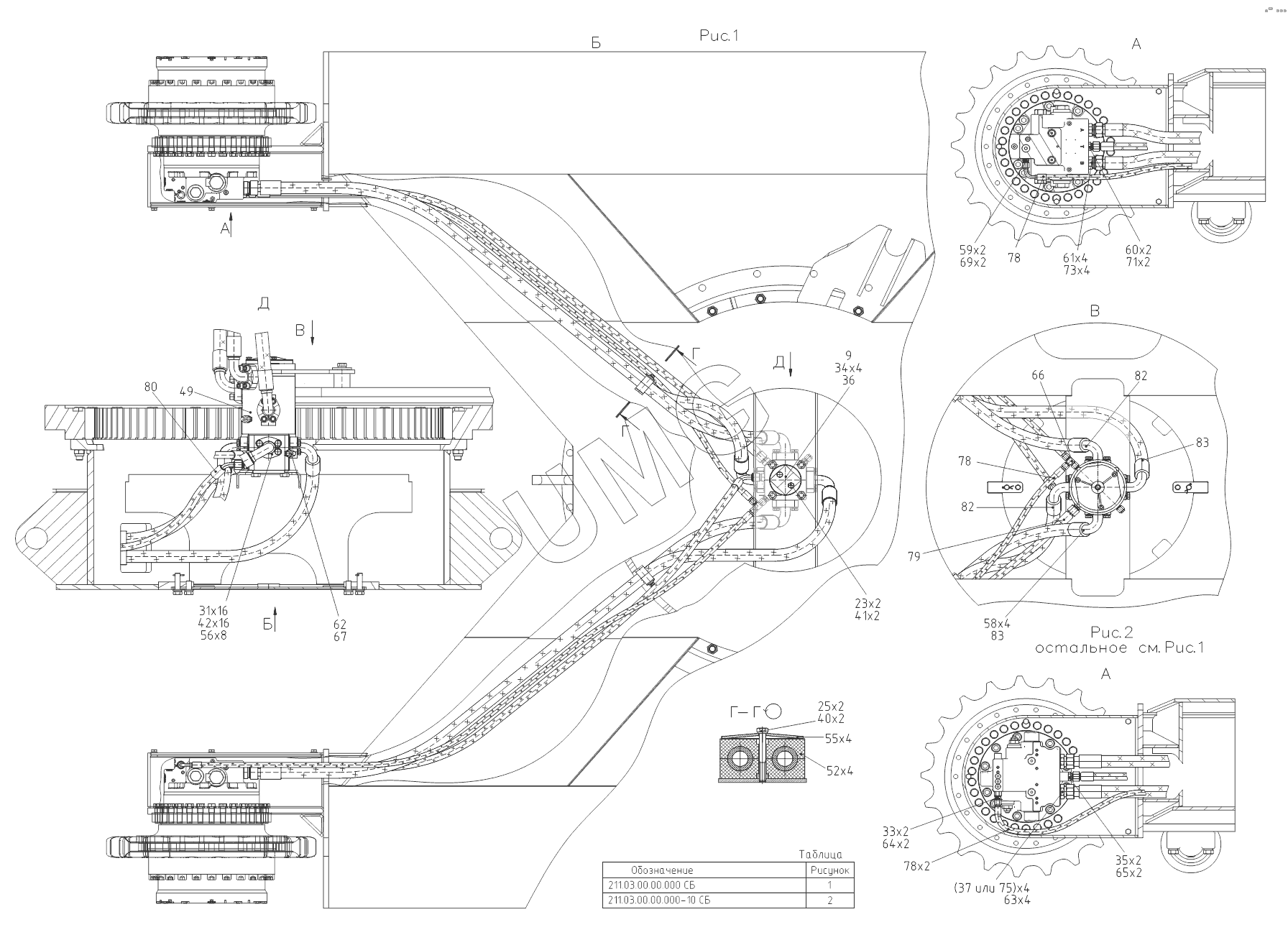

ТХ-210. 211030000000 00 Гидрооборудование тележки (Bosch-Rexroth), 211030000000 10 (Sungbo)
/3.gif)
9
23
25
31
33
34
35
36
37
40
41
42
49
52
55
56
58
59
60
61
62
63
64
65
66
67
69
71
73
75
78
78
78
79
80
82
82
83
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | 21208000001300 | Заглушка | |
| 23 | 00002640023801 | Болт М10-6gх40.88.016 | |
| 25 | 00002640016101 | Болт М8-6gx60.88.40Х.016 | |
| 31 | 00002642019201 | Винт М12-6gх40.109.40Х.016 | |
| 33 | 00006421000501 | Кольцо 012-016-25-2-3 | |
| 34 | 00006421000201 | Кольцо | |
| 35 | 00006421000701 | Кольцо 018-022-25-2-3 | |
| 36 | 00006421010801 | Кольцо 020-024-25-2-3 | |
| 37 | 00006421019001 | Кольцо 028-034-36-2-3 | |
| 40 | 00002644020501 | Шайба 8.65Г.016 | |
| 41 | 00002644020601 | Шайба 10.65Г.016 | |
| 42 | 00002644020701 | Шайба 12.65Г.016 | |
| 49 | 00010147600201 | Коллектор | |
| 52 | 00092382045101 | Корпус спаренного зажима РВД | |
| 55 | 00092382050101 | Накладка | |
| 56 | 00092382059501 | Полуфланец | |
| 58 | 00006420002301 | Уплотнение | |
| 59 | 00006420004101 | Кольцо | |
| 60 | 00006420004201 | Кольцо | |
| 61 | 00006420004301 | Кольцо | |
| 62 | 00002648223501 | Адаптер | |
| 63 | 00002648231801 | Адаптер | |
| 64 | 00002648201101 | Адаптер | |
| 65 | 00002648206601 | Адаптер | |
| 66 | 00002648230901 | Адаптер | |
| 67 | 00002648231401 | Адаптер | |
| 69 | 00002648235101 | Ввёртный фитинг | |
| 71 | 00002648235301 | Ввёртный фитинг | |
| 73 | 00002648235501 | Ввёртный фитинг | |
| 75 | 00006420004401 | Кольцо | |
| 78 | 00006417005901 | Рукав высокого давления | |
| 79 | 00006420032101 | Рукав высокого давления | |
| 80 | 00006420032501 | Рукав высокого давления | |
| 82 | 00006417075401 | Рукав высокого давления | |
| 83 | 00006417071701 | Рукав высокого давления |
