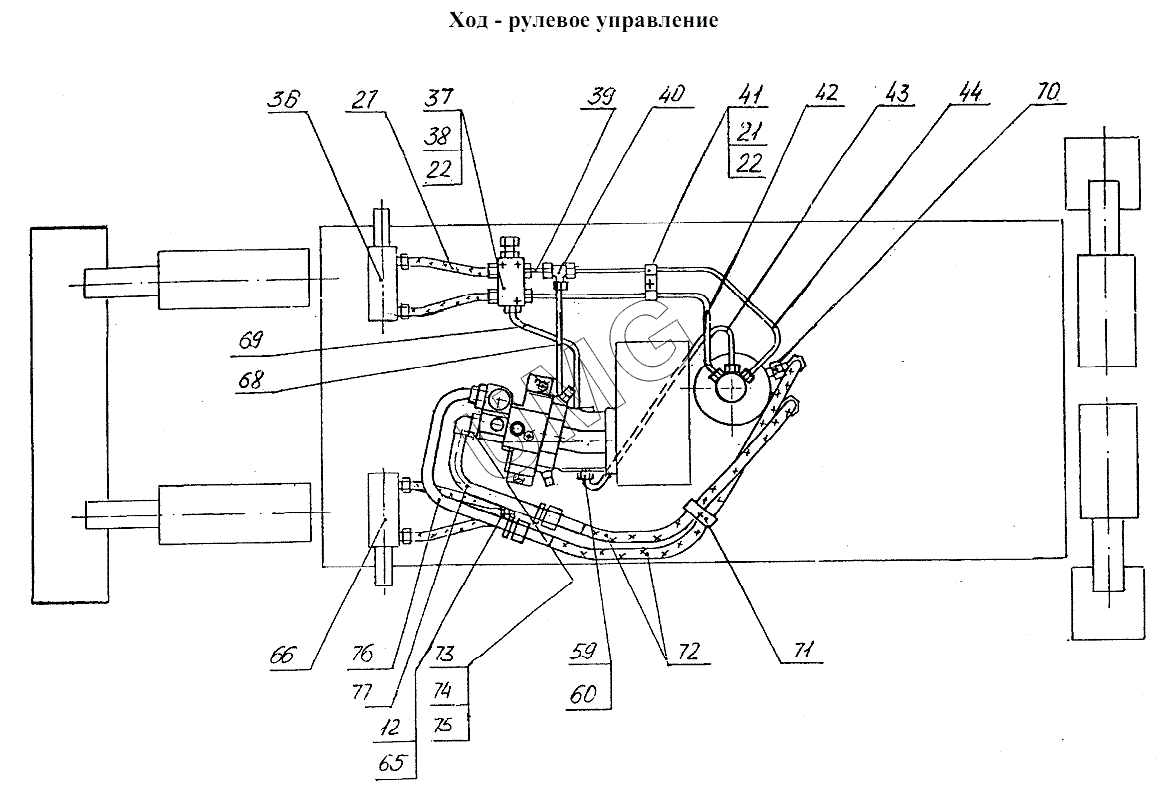

ЕК-14-20. 314-02-71.00.000 Гидрооборудование на ходовой раме, (314-30-72.00.000 с гидравликой «Bosch-Rexroth»)
/49.3.gif)
12
21
22
22
27
36
37
38
39
40
41
42
43
44
59
60
65
66
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.20.69.000-11 | Гидроцилиндр | |
| 1 | 13.20.69.000 | Гидроцилиндр | |
| 2 | 7798.М12-8gх35.88.40Х.019 | Болт | |
| 3 | 6402.12.65Г.019 | Шайба | |
| 4 | 9833.038-044-36-2-3 | Кольцо | |
| 5 | 318-02-72.00.310 | Трубопровод | |
| 6 | 13.71.80.642 | Кольцо защитное | |
| 7 | 9833.020-025-30-2-3 | Кольцо | |
| 8 | 13.71.80.680-10 | Гидрозамок двухсторонний | |
| 9 | ЭО-3323.20.83.012 | Штуцер | |
| 10 | 9833.018-022-25-2-3 | Кольцо | |
| 11 | 7798.М12-8gх60.88.40Х.019 | Болт | |
| 12 | ЭО-3322Д.23.02.003 | Гайка | |
| 13 | 314-02-71.00.610 | Трубопровод | |
| 14 | 314-02-71.00.600 | Трубопровод | |
| 15 | ЭО-3322А.66.01.001 | Скоба | |
| 16 | 7798.М8-8gх30.58.019 | Болт | |
| 17 | 6402.8.65Г.019 | Шайба | |
| 18 | 314-02-71.00.630 | Трубопровод | |
| 19 | 314-02-71.00.660 | Трубопровод | |
| 20 | ЭО-3322Б.60.05.000 | Клапан пневмогидравлический | |
| 21 | 7798.М10-8gх20.58.019 | Болт | |
| 22 | 6402.10.65Г.019 | Шайба | |
| 23 | 7798.М8-8gх50.58.019 | Болт | |
| 24 | 5915.М8-7Н.5.019 | Гайка | |
| 25 | ЭО-3323А.71.82.000-01 | Гидроцилиндр выносных опор | |
| 25 | ЭО-3323А.71.82.000-11 | Гидроцилиндр выносных опор | |
| 26 | 13.71.80.670-10 | Гидрозамок двухсторонний | |
| 27 | РВД12-28(М22х1,5)-650-У | РВД | |
| 28 | ЭО-3323.20.83.230 | Трубопровод | |
| 29 | 08.20.70.060 | Трубопровод | |
| 30 | 314-02-71.00.670 | Трубопровод | |
| 31 | 314-02-71.00.680 | Трубопровод | |
| 32 | 314-02-71.00.620 | Трубопровод | |
| 34 | РВД20-33(М42х2)-850-У | РВД | |
| 35 | 314-02-71.00.850 | Коллектор центральный | |
| 36 | ЭО-3323А.71.80.400-10 | Цилиндр поворота колес левый | |
| 37 | 314-02-71.00.450 | Кран буксировочный | |
| 38 | 7798.М10-8gх35.58.019 | Болт | |
| 39 | ЭО-3323А.71.80.030 | Трубопровод | |
| 40 | ЭО-3322В.20.01.001 | Тройник | |
| 41 | ЭО-3322В.47.20.002 | Хомут | |
| 42 | ЭО-3323А.71.80.060 | Трубопровод | |
| 43 | 314-02-71.00.790 | Трубопровод | |
| 44 | ЭО-3323А.71.80.050 | Трубопровод | |
| 45 | РВД20-33(М42х2)-650-У | РВД | |
| 47 | 312-04-80.01.310 | Переходник | |
| 48 | 7798.M10-8gx40.109.40Х.019 | Болт | |
| 49 | 9833.030-035-30-2-3 | Кольцо | |
| 50 | У4620.41.00.000 | Гидроклапан противообгонный | |
| 51 | 314-02-71.00.750 | Фланец | |
| 52 | 9833.038-044-36-2-3 | Кольцо | |
| 53 | 7798.M12-8gx110.88.40Х.019 | Болт | |
| 54 | 5915.М12-7Н.5.019 | Гайка | |
| 55 | 6402.12.65Г.019 | Шайба | |
| 56 | 314-02-71.00.001 | Шпилька | |
| 57 | 314-02-71.00.740 | Трубопровод | |
| 58 | 314-02-71.00.730 | Трубопровод | |
| 59 | ЭО-3323А.23.02.001 | Штуцер | |
| 60 | 23358.18M3 | Прокладка | |
| 61 | 7798.M12-8gx35.88.40Х.019 | Болт | |
| 62 | ЭО-3322Д.23.03.009 | Штуцер | |
| 63 | Д18055А | Кольцо | |
| 64 | 23358.14М3 | Прокладка | |
| 65 | ЭО-3322А.24.01.009 | Штуцер | |
| 66 | ЭО-3323А.71.80.300-10 | Цилиндр поворота колес правый | |
| 67 | 314-02-71.00.810 | Трубопровод | |
| 68 | ЭО-3323А.71.80.020 | Трубопровод | |
| 69 | ЭО-3323А.71.80.010 | Трубопровод | |
| 70 | 08.20.70.020 | Переходник | |
| 71 | ЭО-3323.41.08.006 | Скоба | |
| 72 | РВД20-33(М42х2)-1250-У | РВД | |
| 73 | 7798.М12-8gх35.88.40Х.019 | Болт | |
| 74 | 7798.М12-8gх105.88.40Х.019 | Болт | |
| 75 | 9833.038-044-36-2-3 | Кольцо | |
| 76 | 318-30-72.00.010 | Трубопровод | |
| 77 | 318-30-72.00.020 | Трубопровод | |
| 78 | 312-04-71.00.310 | Трубопровод |
