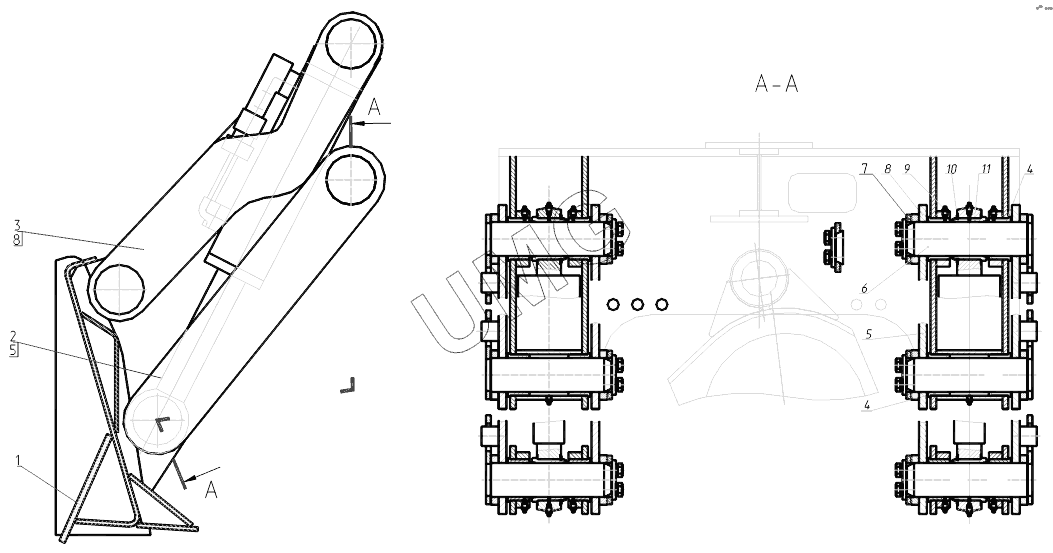

ЕК-14-20. 312-04-50.70.000 Установка отвала
/47.gif)
1
2
3
4
4
5
5
6
7
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-50.70.100 | Отвал | |
| 2 | 312-04-50.70.400 | Тяга нижняя правая | |
| 3 | 312-04-50.70.200 | Тяга верхняя правая | |
| 4 | 312-04-50.70.001 | Втулка | |
| 5 | 312-04-50.70.400-01 | Тяга нижняя левая | |
| 6 | 312-04-50.70.600 | Гидрооборудование | |
| 7 | 314-02-70.00.003 | Шайба | |
| 8 | 312-04-50.70.200-01 | Тяга верхняя левая | |
| 9 | 19853.1,3.01 | Масленка | |
| 10 | 13940.В85 | Кольцо | |
| 11 | 312-04-50.70.002 | Втулка |
