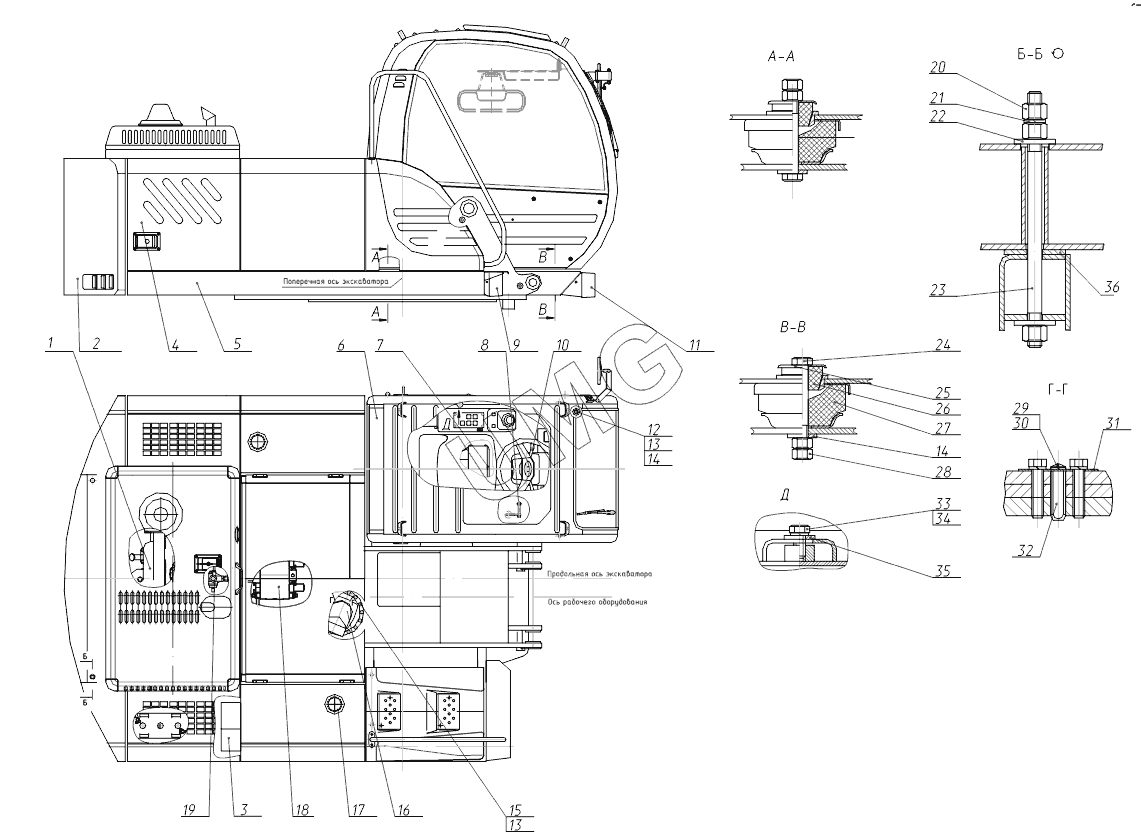

ЕК-14-20. 314-20-20.00.000-20 Платформа поворотная с механизмами (314-20-20.00.000-30 с гидравликой «Bosch-Rexroth»)
/2.gif)
1
1
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-03.00.000-30 | Установка силовая | |
| 1 | 314-02-03.00.000 | Установка силовая | |
| 2 | 314-20-20.15.000-20 | Противовес | |
| 3 | 314-02-87.60.000 | Установка подогревателя | |
| 4 | 314-20-10.10.000 | Капот | |
| 5 | 314-20-01.00.000-20 | Платформа поворотная | |
| 5 | 314-20-01.00.000-30 | Платформа поворотная | |
| 6 | 312-20-02.00.000 | Кабина | |
| 7 | 314-02-87.13.000 | Установка отопителя | |
| 8 | 312-20-05.00.000 | Установка стопора | |
| 9 | 314-20-20.00.003 | Блок фары правый | |
| 10 | 312-20-86.90.000 | Управление экскаватором | |
| 11 | 314-20-20.00.001 | Блок фары левый | |
| 12 | 7798.М16-8gx35.109.40X.019 | Болт | |
| 13 | 6402.16.65Г.05 | Шайба | |
| 14 | 005-04-04.00.010 | Шайба | |
| 15 | 7798.М16-8gx70.109.40X.019 | Болт | |
| 16 | ЕК-14.07.00.000-02 | Механизм поворота | |
| 17 | 314-20-06.10.000 | Установка топливного бака | |
| 18 | 314-02-80.00.000 | Гидрооборудование на поворотной платформе | |
| 18 | 318-30-80.00.000-10 | Гидрооборудование на поворотной платформе (гидроаппараты "Bosch-Rexroth") | |
| 19 | 314-02-81.00.000-10 | Пневмоуправление на поворотной платформе | |
| 20 | 15523.М24-7H.10.40X.019 | Гайка | |
| 21 | 6402.24.65Г.019 | Шайба | |
| 22 | 314-02-20.00.002 | Шайба | |
| 23 | 314-02-20.00.030 | Болт | |
| 24 | 7798.М16-8gx125.109.40X.019 | Болт | |
| 25 | 005-04-04.00.009 | Крышка | |
| 26 | 005-04-04.00.008 | Амортизатор | |
| 27 | 005-04-04.00.007 | Амортизатор | |
| 28 | 5915.М16-7H.5.019 | Гайка | |
| 29 | 17473.ВМ6-8gx14.58.019 | Винт | |
| 30 | 6402.6.65Г.019 | Шайба | |
| 31 | 13.01.00.002-85 | Планка | |
| 32 | 13.01.00.001-85 | Штифт | |
| 33 | 7798.М12-8gx30.58.016 | Болт | |
| 34 | 6402.12.65Г.019 | Шайба | |
| 35 | 11371.12.01.08кп.019 | Шайба | |
| 36 | 314-20-20.00.006 | Шайба |
