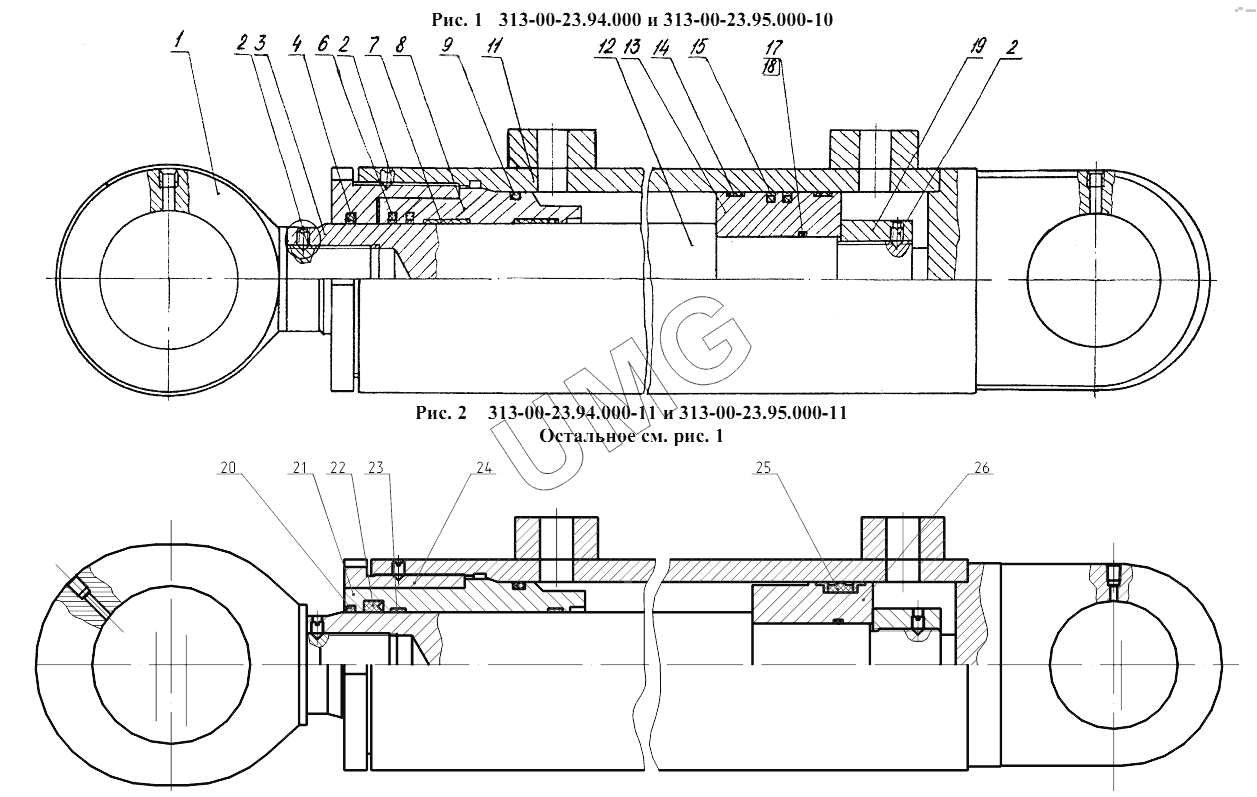

ЕК-14-20. 313-00-23.94.000 Гидроцилиндр ковша (с уплотнениями «Элконт»), 313-00-23.94.000-11 (с уплотнениями «ГидраПак»), 313-00-23.95.000-10 Гидроцилиндр стрелы (с уплотнениями «Элконт»), 313-00-23.95.000-11 (с уплотнениями «ГидраПак»)
/44.gif)
1
2
2
2
3
4
4
4
4
4
4
4
6
7
7
7
8
9
9
9
11
11
11
12
12
12
13
14
14
14
15
15
15
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 08.46.99.001 | Проушина | |
| 2 | 1476.ВМ8-8gх12 | Винт | |
| 3 | 313-00-23.94.002 | Гайка наружная | |
| 4 | Е52-070-1 | Грязесъемник | |
| 4 | 01.070 | Кольцо | |
| 4 | ГСВ-70 | Грязесъемник | |
| 4 | ШнурФ4,6 | Шнур | |
| 6 | Е1-070-3 | Кольцо | |
| 7 | Е22-070-30-2.5 | Кольцо | |
| 7 | 00.00.12.070 | Кольцо опорно-направляющее КОВ-70 | |
| 8 | 313-00-23.94.004 | Букса | |
| 9 | 313-00-23.94.008 | Кольцо защитное | |
| 9 | 9833.100-110-58-2-3 | Кольцо | |
| 11 | 313-00-23.94.100 | Цилиндр | |
| 11 | 313-00-23.95.100 | Цилиндр | |
| 12 | 313-00-23.95.005 | Шток | |
| 12 | 313-00-23.94.005 | Шток | |
| 13 | 313-00-23.94.026 | Поршень | |
| 14 | Е21-110-12-3,0 | Кольцо | |
| 14 | 00.00.11.110 | Кольцо опорно-направляющее КОН-110 | |
| 15 | Е13М-110-3и | Уплотнение | |
| 15 | 02-110 | Кольцо | |
| 17 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 18 | 9833.055-060-30-2-3 | Кольцо | |
| 19 | 08.46.99.019 | Гайка | |
| 20 | PW70 | Грязесъемник | |
| 21 | 313-00-23.94.004-11 | Букса | |
| 22 | TS708512/LA | Уплотнение штока | |
| 23 | 1/GT70х75-9,7/102 | Направляющая штока | |
| 24 | 313-00-23.94.002-11 | Гайка наружная | |
| 25 | DPS11096 | Уплотнение поршня | |
| 26 | 313-00-23.94.026-11 | Поршень |
