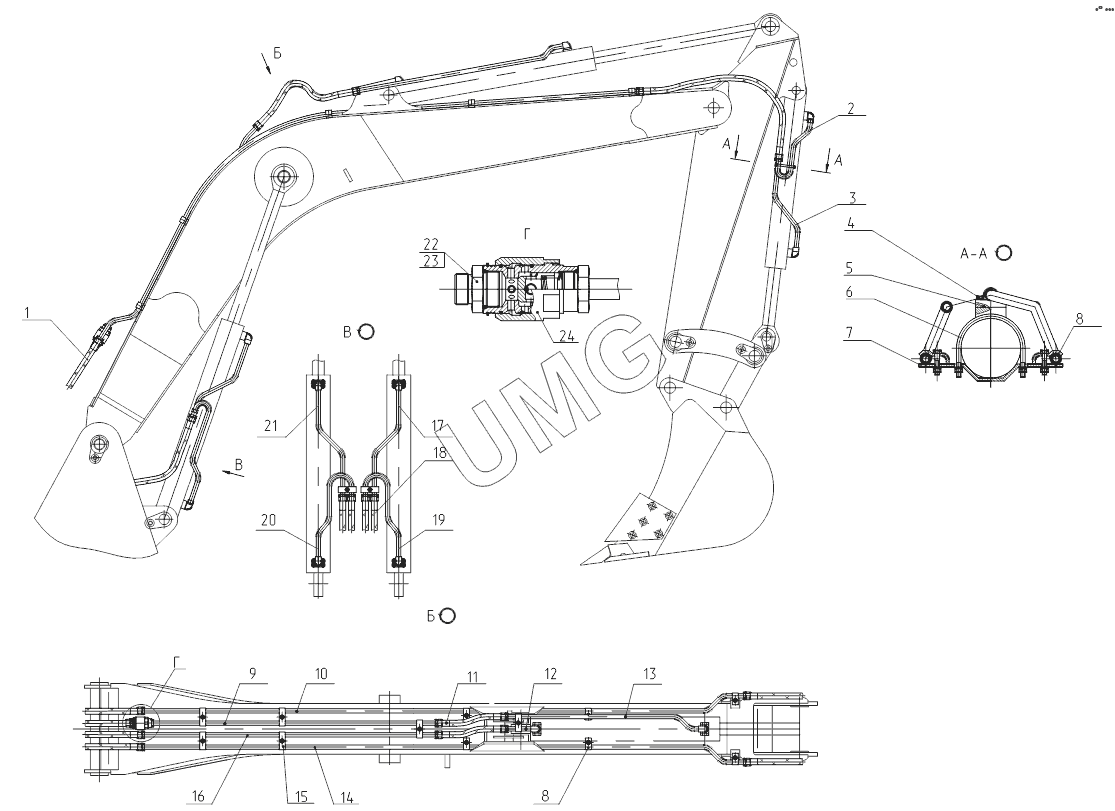

ЕК-14-20. 314-02-23.80.000-10 Трубопроводы рабочего оборудования
/42.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД20-33(М42х2)-1250-У | РВД | |
| 2 | 314-02-23.80.100 | Трубопровод | |
| 3 | ЭО-3323А.41.07.070 | Трубопровод | |
| 4 | 7796.М12-8gх35.88.35Х.019 | Болт | |
| 5 | 9833.038-044-36-2-3 | Кольцо | |
| 6 | 314-02-23.80.001 | Хомут | |
| 7 | 314-02-23.80.002 | Кронштейн | |
| 8 | ЭО-3323.41.08.005 | Скоба | |
| 9 | 314-02-23.80.030-10 | Трубопровод | |
| 10 | 314-02-23.80.010 | Трубопровод | |
| 11 | РВД20-33(М42х2)-650-У | РВД | |
| 12 | 314-02-23.80.040 | Трубопровод | |
| 13 | 314-02-23.80.050 | Трубопровод | |
| 14 | 314-02-23.80.020 | Трубопровод | |
| 15 | ЭО-3323.41.08.006 | Скоба | |
| 16 | 314-02-23.80.030 | Трубопровод | |
| 17 | 314-02-23.80.090 | Трубопровод | |
| 18 | РВД20-33(М42х2)-850-У | РВД | |
| 19 | 314-02-23.80.080 | Трубопровод | |
| 20 | 314-02-23.80.060 | Трубопровод | |
| 21 | 314-02-23.80.070 | Трубопровод | |
| 22 | 312-04-28.81.001 | Штуцер | |
| 23 | 9833.046-050-25-2-3 | Кольцо | |
| 24 | 62900А | Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000 |
