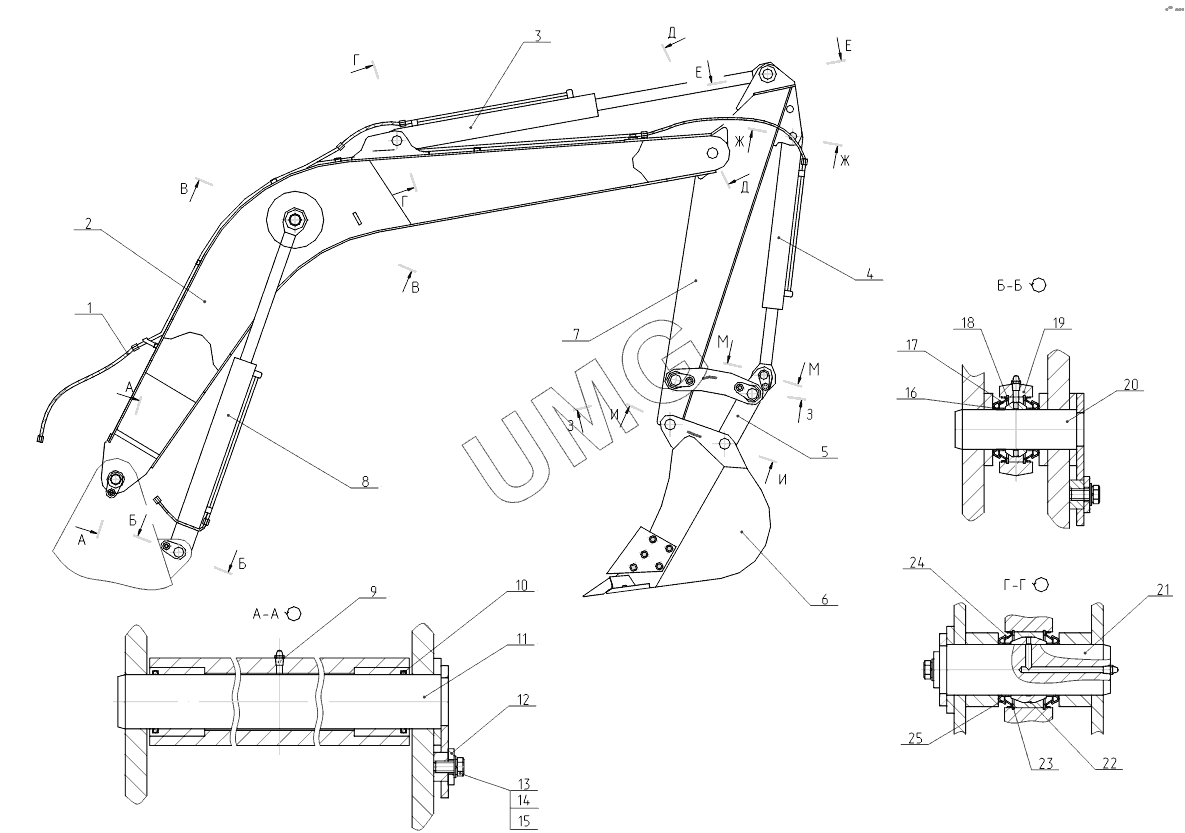

ЕК-14-20. 314-03-23.00.000 Рабочее оборудование обратной лопаты
/41.1.gif)
1
2
3
3
3
4
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-23.80.000-10 | Трубопроводы рабочего оборудования | |
| 2 | 314-03-23.01.700 | Стрела | |
| 3 | 125-90-11.01.000-11 | Гидроцилиндр | |
| 3 | 125-90-11.01.000 | Гидроцилиндр (125х90х1 100) | |
| 4 | 313-00-23.94.000 | Гидроцилиндр (11 0х70х9 00) | |
| 4 | 313-00-23.94.000-11 | Гидроцилиндр | |
| 5 | 314-03-23.14.000 | Тяга | |
| 6 | 314-03-23.21.100 | Ковш обратной лопаты (Vн=0,8м3) | |
| 7 | 314-03-23.11.400 | Рукоять (L=1900) | |
| 8 | 313-00-23.95.000-10 | Гидроцилиндр (110х70х1100) | |
| 8 | 313-00-23.95.000-11 | Гидроцилиндр | |
| 9 | 19853.1.3ц6хр | Масленка | |
| 10 | 6467.4Сd.6,3 | Шнур l=255 мм | |
| 11 | 314-02-23.50.510 | Палец в сборе | |
| 12 | ЭО-3322А.02.00.010 | Шайба упорная | |
| 13 | 7798.М16х30.58.019 | Болт | |
| 14 | 11371.С16.01.08кп.019 | Шайба | |
| 15 | 6402.16.65Г.019 | Шайба | |
| 16 | ЕК-16.64.00.001 | Кольцо распорное | |
| 17 | ЕК-16.64.00.002 | Кольцо уплотнительное | |
| 18 | 13943.В85 | Кольцо | |
| 19 | 3635.ШС-55 | Подшипник | |
| 20 | 314-02-23.50.520 | Палец в сборе | |
| 21 | 314-02-23.50.600 | Палец в сборе | |
| 22 | ШС-70 | Подшипник | |
| 22 | ШСЛ-70 | Подшипник ТУ37.553.130-90 | |
| 23 | 13943.В105 | Кольцо | |
| 24 | ЭО-3322А.25.00.002 | Кольцо уплотнительное | |
| 25 | ЭО-3322А.25.00.001 | Кольцо распорное | |
| 26 | 7798.ВМ12-8gх30.58.019 | Болт | |
| 27 | 6402.12.65Г.019 | Шайба | |
| 28 | 314-03-23.50.504 | Палец | |
| 29 | 314-03-23.15.100 | Щека левая | |
| 30 | 318-14-21.50.050 | Палец в сборе | |
| 31 | 314-03-23.15.000 | Щека правая | |
| 32 | Э-302-4-0900-02 | Шайба торцевая | |
| 33 | 7798.М16х35.58.019 | Болт | |
| 34 | 314-02-23.50.570 | Палец в сборе | |
| 35 | ЭО-3326.41.00.054 | Шайба торцевая | |
| 37 | 314-02-23.50.580 | Палец в сборе | |
| 38 | 312-04-28.50.040 | Палец в сборе | |
| 39 | 314-02-23.50.550 | Палец в сборе | |
| 40 | 314-02-23.50.560 | Палец в сборе |
