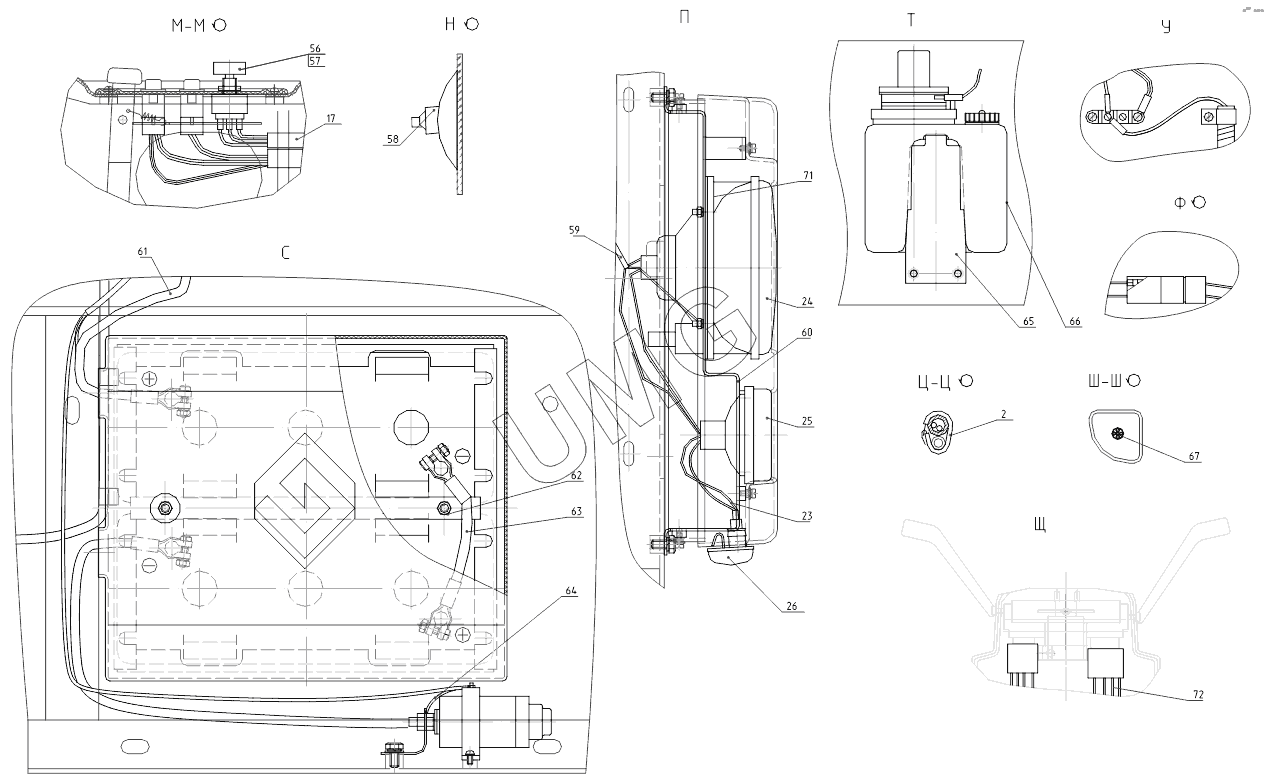

ЕК-14-20. Электрооборудование 314-20-88.27.000, 314-20-88.27.000-30 (с подогревателем HYDRONIC)
/40.4.gif)
2
17
23
24
25
26
56
57
58
59
60
60
61
62
63
64
65
66
67
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ФП310Е | Световозвращатель | |
| 2 | Э302-1-1600-14 | Хомутик | |
| 3 | 312-20-88.20.030 | Жгут проводов | |
| 4 | 312-20-88.20.050 | Провод | |
| 5 | 312-20-88.20.060 | Провод | |
| 6 | 312-20-88.20.090 | Провод | |
| 7 | 314-02-88.01.190 | Провод стрелы | |
| 8 | Труба12х1 | Труба | |
| 9 | 312-20-88.20.210 | Жгут проводов | |
| 10 | 14.3723 | Панель соединительная | |
| 11 | 314-02-88.01.170 | Жгут проводов прицепа | |
| 12 | 314-02-88.01.240 | Жгут проводов | |
| 13 | 314-02-88.01.160 | Жгут проводов | |
| 14 | 314-02-88.01.120 | Жгут проводов | |
| 15 | 314-02-88.01.090 | Жгут проводов | |
| 16 | 314-20-88.27.040 | Жгут проводов | |
| 17 | 225-10-88.12.040 | Жгут проводов | |
| 18 | 312-20-88.20.070 | Жгут проводов | |
| 19 | 312-20-88.20.160 | Провод | |
| 20 | 312-20-88.20.180 | Провод | |
| 21 | ПС500 | Розетка | |
| 22 | 314-20-88.27.030 | Жгут проводов | |
| 23 | 314-20-88.27.020 | Жгут проводов | |
| 24 | 42.3711 | Фара | |
| 25 | УП115 | Указатель поворота | |
| 26 | 27.3726 | Указатель поворота | |
| 27 | 314-02-88.01.100 | Жгут проводов | |
| 28 | 312-04-88.10.210 | Жгут проводов | |
| 29 | 312-04-88.10.220 | Жгут проводов | |
| 30 | 312-20-88.20.240 | Провод | |
| 31 | P3-Ц-Х-Ш-15 | Металлорукав (L=1000мм) ТУ22-2173-71 | |
| 32 | УП115-Б | Указатель поворота | |
| 33 | КС-3372.80.230 | Провод | |
| 34 | ФП115 | Фонарь задний | |
| 35 | ФП116 | Фонарь задний | |
| 36 | 16.3714 | Плафон | |
| 37 | 8724.304/011 | Фара | |
| 38 | 20.3721-01 | Сигнал | |
| 39 | ММ358 | Датчик | |
| 40 | 13.06.20.002 | Переходник | |
| 41 | 26.00.70.008 | Прокладка | |
| 42 | В26.3827 | Датчик | |
| 43 | 314-02-88.01.150 | Провод | |
| 44 | 312-20-88.20.100 | Жгут проводов | |
| 45 | ТМ100В | Датчик | |
| 46 | 738.3747-30 | Реле | |
| 47 | 312-20-88.20.130 | Жгут проводов | |
| 48 | Э-302-1-1600-04Б | Скоба | |
| 49 | 312-04-88.10.031 | Шпилька | |
| 50 | 312-04-88.10.010 | Рамка аккумуляторов | |
| 51 | 312-20-88.20.003 | Крышка аккумуляторов | |
| 52 | 1300.3737 | Выключатель | |
| 53 | 314-02-88.01.003 | Перемычка | |
| 54 | 3СТ-215А | Батарея аккумуляторная | |
| 55 | 314-20-88.27.110 | Провод | |
| 56 | 251380890400 | Выключатель | |
| 57 | 20700005 | Контрольная лампа | |
| 58 | Вентилятор | Вентилятор автомобильный на присоске | |
| 59 | 314-20-88.27.010 | Жгут проводов | |
| 60 | 312-20-88.20.002 | Кронштейн | |
| 60 | 312-20-88.20.002-10 | Кронштейн | |
| 61 | 312-20-88.20.170 | Провод | |
| 62 | 005-04-02.05.004 | Шайба | |
| 63 | 312-20-88.20.280 | Провод | |
| 64 | 314-02-88.01.020 | Провод | |
| 65 | 312-20-88.20.001 | Кронштейн омывателя | |
| 66 | 1102.5208-25 | Стеклоомыватель (с форсункой и трубой L=1200 мм) | |
| 67 | 312-20-88.20.020 | Жгут проводов | |
| 68 | 314-02-88.01.180 | Жгут проводов | |
| 69 | 314-02-88.01.230 | Жгут проводов | |
| 70 | 318-40-88.05.110 | Провод | |
| 71 | 314-02-88.01.001 | Кронштейн фар | |
| 72 | 312-20-88.20.220 | Жгут проводов | |
| 73 | 314-20-88.27.150 | Провод | |
| 74 | 314-20-88.27.120 | Жгут проводов | |
| 75 | 314-20-88.27.130 | Жгут проводов |
