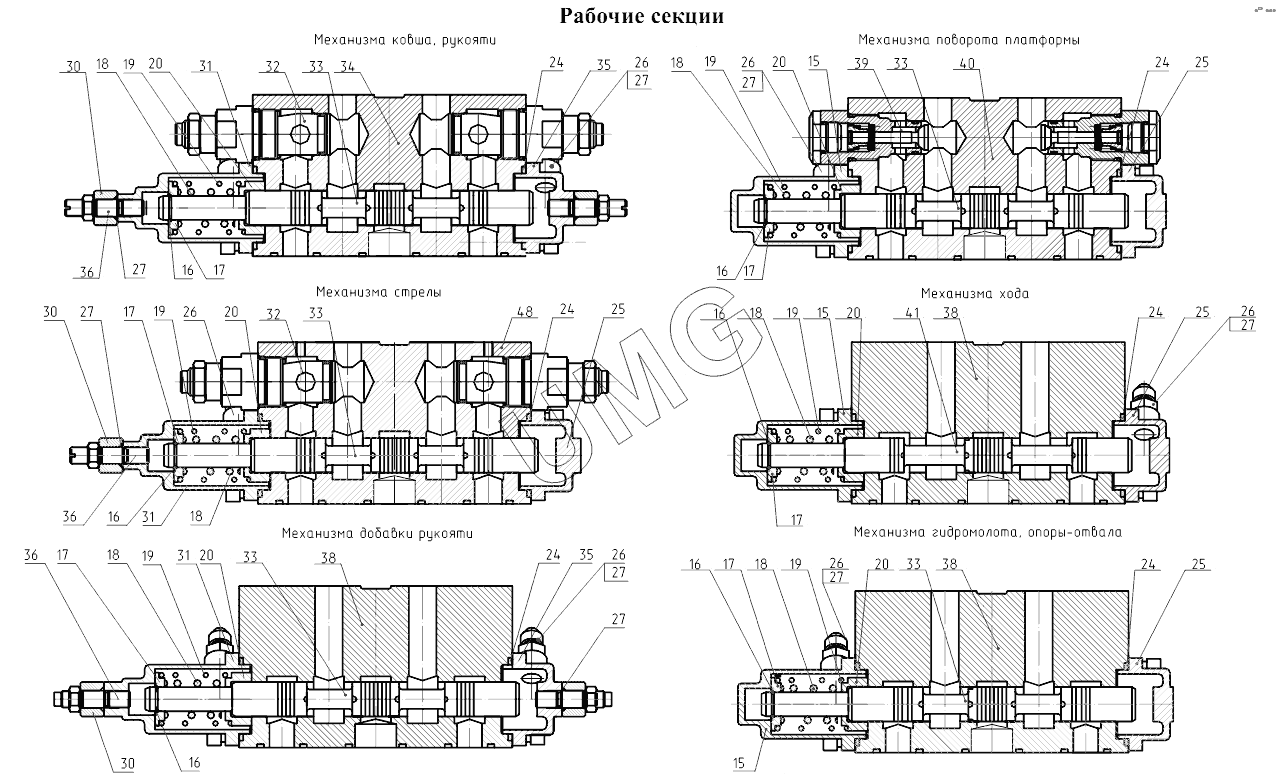

ЕК-14-20. 314-02-520.00-10 ГР Гидрораспределитель
/26.3.gif)
15
15
15
16
16
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
20
20
20
24
24
24
24
24
24
25
25
25
25
26
26
26
26
26
26
27
27
27
27
27
27
27
27
30
30
30
31
31
31
32
32
33
33
33
33
33
34
35
35
36
36
36
38
38
38
39
40
41
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.32.00.000-20 | Блок клапанов "ИЛИ" | |
| 2 | 520.20.51.100 | Секция рабочая (ход) | |
| 3 | 520.20.50.000 | Секция рабочая (опоры) | |
| 4 | 520.21.65.000 | Секция напорно-сливная | |
| 5 | 520.20.50.100 | Секция рабочая (д/х, гидромолот) | |
| 6 | 520.20.53.600 | Секция рабочая (стрела) | |
| 7 | 520.10.00.000 | Плита | |
| 8 | 520.20.53.100 | Секция рабочая (ковш) | |
| 9 | 520.20.53.200 | Секция рабочая (рукоять) | |
| 10 | 520.21.75.000 | Напорно-сливная секция | |
| 11 | 520.20.20.000 | Секция рабочая (ход) | |
| 12 | 9833.012-016-25-2-3 | Кольцо | |
| 13 | 9833.038-044-36-2-3 | Кольцо | |
| 14 | 9833.030-035-30-2-3 | Кольцо | |
| 15 | 520.20.20.017-60 | Крышка | |
| 16 | 520.20.20.022-10 | Кольцо запорное | |
| 17 | 520.20.20.021-12 | Упор пружины | |
| 18 | 520.20.20.057 | Пружина внутренняя | |
| 19 | 520.20.20.056 | Пружина наружная | |
| 20 | 520.20.20.003-01 | Упор пружины | |
| 21 | КП20-250-40-ОСМ | Клапан предохранительный | |
| 22 | 520.21.65.001 | Корпус | |
| 23 | 520.21.60.002 | Золотник | |
| 24 | 9833.055-060-30-2-3 | Кольцо | |
| 25 | 520.20.20.018-40 | Крышка | |
| 26 | 520.20.20.025 | Штуцер | |
| 27 | 9833.012-016-25-2-3 | Кольцо | |
| 28 | 520.21.75.001 | Корпус | |
| 29 | 520.21.70.002 | Золотник | |
| 30 | 520.20.20.020 | Шайба упорная | |
| 31 | 520.20.20.017-31 | Крышка | |
| 32 | КПП32-250-40-ОСР | Клапан предохранительно-подпиточный | |
| 33 | 520.20.50.002 | Золотник | |
| 34 | 520.20.53.101 | Корпус | |
| 35 | 520.20.20.018-41 | Крышка | |
| 36 | 520.20.20.019 | Шпилька | |
| 37 | 520.20.50.300 | Секция рабочая (доб. рукояти) | |
| 38 | 520.20.20.101 | Корпус | |
| 39 | 520.20.01.000 | Клапан подпиточный | |
| 40 | 520.20.51.001 | Корпус | |
| 41 | 520.20.20.002 | Золотник | |
| 42 | 520.50.10.000 | Трубопровод | |
| 43 | 520.50.00.007 | Штуцер | |
| 44 | 520.50.00.001 | Болт | |
| 45 | 520.50.00.003 | Шайба | |
| 46 | 520.50.00.010 | Штуцер | |
| 47 | 520.21.60.017-60 | Крышка | |
| 48 | 520.20.53.001 | Корпус |
