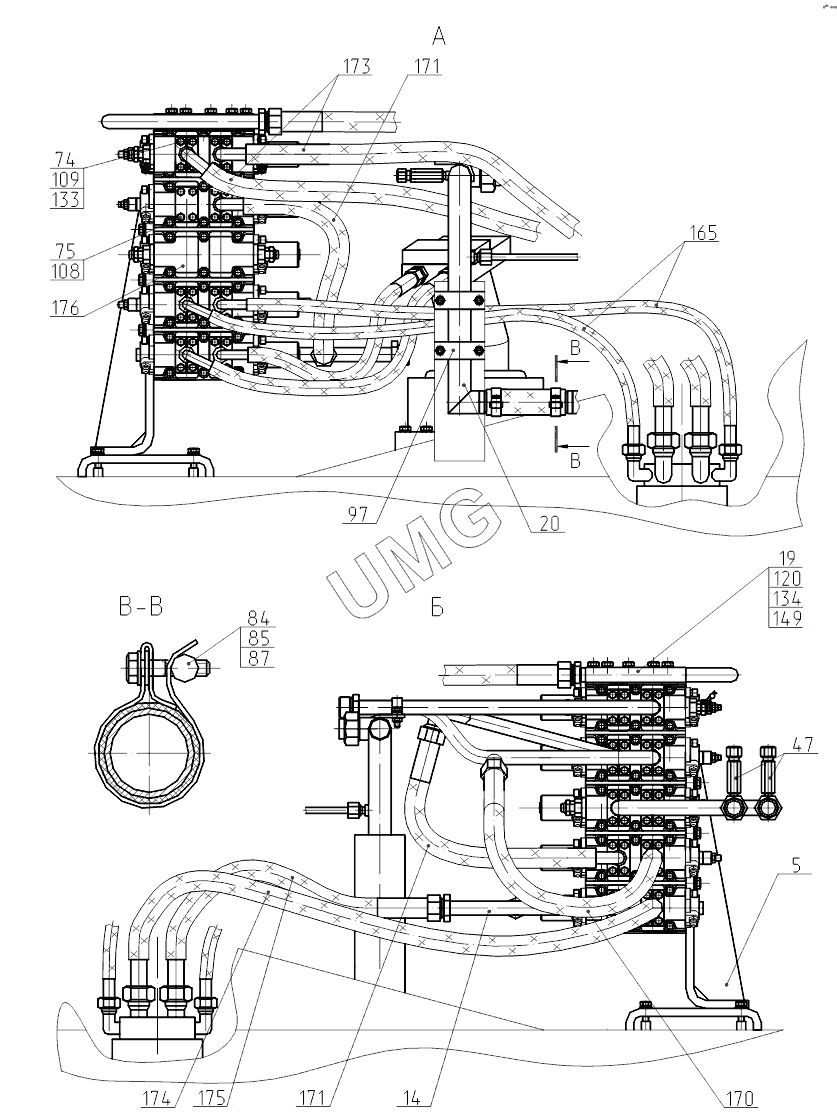

ЕК-14-20. 318-30-80.01.000 Трубопроводы на поворотной платформе (с гидравликой «Bosch-Rexroth»)

108

109

133

134

165

170

171

173

175

176

Позиция на иллюстрации	Заводской номер детали	Название детали
5	314-02-80.01.050	Кронштейн
7	314-02-80.01.110	Трубопровод
8	314-02-80.01.120	Трубопровод
9	314-02-80.01.130	Трубопровод
10	314-02-80.01.140	Трубопровод
11	314-02-80.01.150	Трубопровод
12	314-02-80.01.160	Трубопровод
14	314-02-80.01.190	Трубопровод
16	314-02-80.01.220-10	Трубопровод
17	314-02-80.01.220	Трубопровод
19	314-02-80.01.240	Фланец сливной
20	314-02-80.01.250	Трубопровод
22	314-02-80.01.320	Трубопровод
24	314-02-80.01.350	Трубопровод (12х1, L=950)
25	314-02-80.01.400	Трубопровод (12х1)
26	314-02-80.01.500	Кран
29	318-00-80.01.210	Трубопровод
30	318-00-80.01.190	Трубопровод
32	ЭО-3323.01.82.400	Трубопровод
33	318-00-80.01.240	Трубопровод (12х1)
35	318-00-80.01.290	Трубопровод
37	ЭО-3323А.08.07.110-10	Клапан предохранительный
38	ЭО-3323А.08.07.110-20	Клапан подпорный
39	312-04-80.01.500	Блок клапанов
40	ЭО-3323А.08.07.500-10	Фланец
42	520.35.00.000	Блок плавающего положения стрелы
43	ЭО-3323.01.82.410-10	Трубопровод
46	312-24-80.01.400	Патрубок
47	ЭО-3323.01.82.680	Включатель манометра
48	ЭО-3322А.23.02.260	Включатель манометра
50	ЭО-3323А.08.01.560	Трубопровод
53	005-01-80.01.210-10	Угольник
61	318-30-80.01.001	Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм
62	225-06-80.01.003	Переходник
63	225-06-80.01.004	Переходник
68	222-02-80.01.006	Рукав 16х25-1,6 L=500+/-2
72	ЭО-3323.01.82.017	Хомут
74	ЭО-3323.01.80.004	Фланец
75	ЭО-3323.01.80.003	Фланец
76	314-02-80.01.009	Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм
78	ЭО-3322Д.23.02.003	Гайка
79	ЭО-3322А.24.01.008	Гайка
80	ЭО-3323.01.82.682	Прокладка
81	ЭО-3323А.08.07.002-01	Штуцер
82	ЭО-3323.41.08.006	Скоба
84	ЭО-3322А.04.00.003	Бонка
85	ЭО-3322А.04.00.213	Болт
87	ЭО-3322А.04.31.005	Хомут
88	ЭО-3322А.09.60.001	Тройник
89	ЭО-3322А.23.02.001	Штуцер
90	ЭО-3322А.24.01.009	Штуцер
91	ЭО-3322Б.48.01.904	Гайка
92	Э-302-1-3900-07	Хомут
94	СП-71.0.70.002	Заглушка
95	СП-71.0.70.001	Гайка накидная
96	МГ-300.222.1.002	Прижим
97	МГ-300.222.1.004	Прижим
100	ЭО-3322В.20.01.001	Тройник
108	7796.М10-8gх30.88.40Х.019	Болт
109	7796.М10-8gх40.88.40Х.019	Болт
110	7796.М10-8gх65.88.40Х.019	Болт
117	7798.М10-8gх85.88.40Х.019	Болт
129	9833.012-016-25-2-3	Кольцо
130	9833.020-024-25-2-3	Кольцо
131	9833.024-028-25-2-3	Кольцо
132	9833.020-025-30-2-3	Кольцо
133	9833.030-035-30-2-3	Кольцо
134	9833.038-044-36-2-3	Кольцо
136	9833.090-100-58-2-3	Кольцо
140	23358.18М3	Прокладка
163	РВД12-28(М22х1,5-0-М22х1,5-90)-650-У	РВД
164	РВД12-28(М22х1,5)-650-У	РВД
165	РВД12-28(М22х1,5-0-d.40-90)-1250-У	РВД
167	РВД12-28(М22х1,5)-2250-У	РВД
168	РВД16-30(М27х1,5-0-d.40-90)-750-У	РВД
170	РВД20-33(М42х2)-750-У	РВД
171	РВД20-33(М42х2-0-d.40-90)-750-У	РВД
172	РВД20-33(М42х2-0-d.40-90)-1050-У	РВД
173	РВД20-33(М42х2-0-d.40-90)-1250-У	РВД
175	РВД20-33(М42х2)-850-У	РВД
176	314-02-520.00-10ГР	Гидрораспределитель
177	d.100МПЗ-У-60МПа-1,5	Манометр
178	МТП-3-1МПа-1,5d.60мм	Манометр
