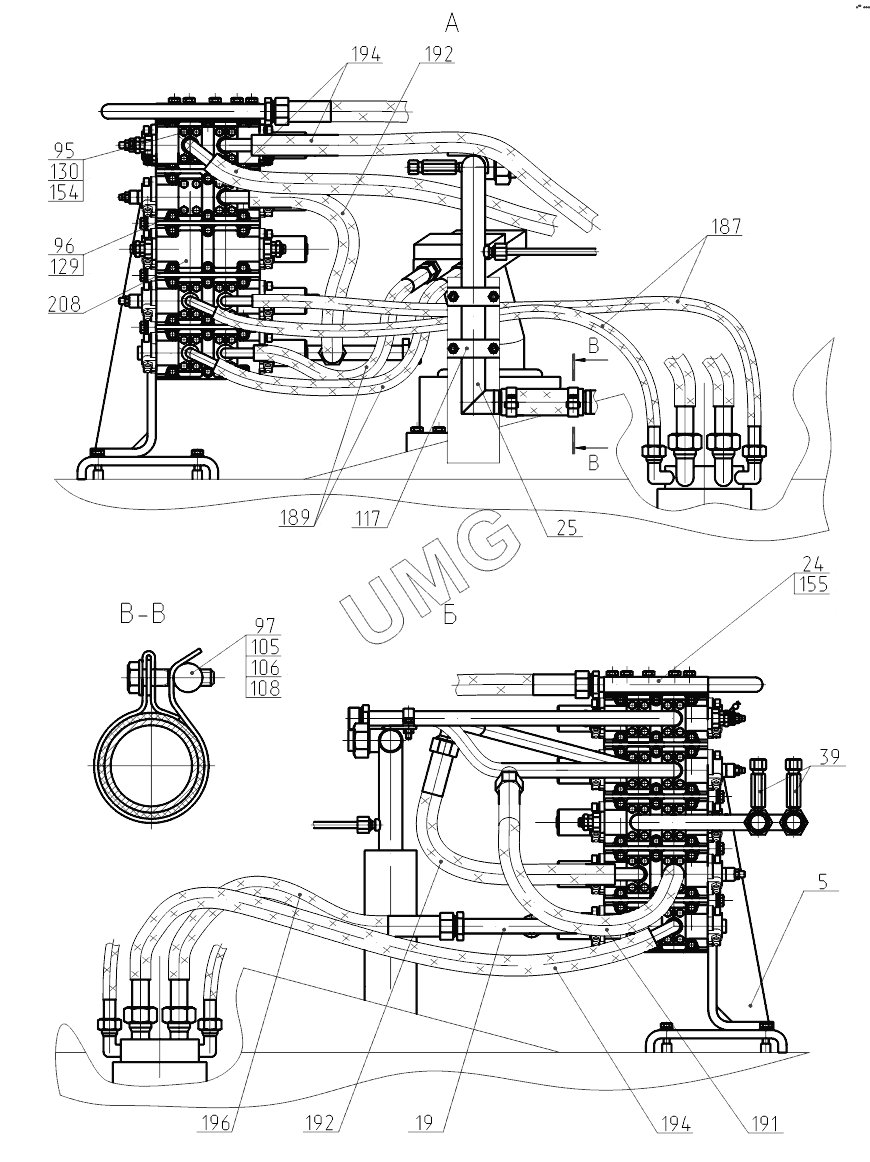

ЕК-14-20. 314-20-80.01.000-01 Трубопроводы на поворотной платформе (с гидравликой ПСМ)

105

106

108

117

129

130

154

155

187

189

191

192

194

196

208

Позиция на иллюстрации	Заводской номер детали	Название детали
5	314-02-80.01.050	Кронштейн
11	314-02-80.01.110	Трубопровод
12	314-02-80.01.120	Трубопровод
13	314-02-80.01.130	Трубопровод
14	314-02-80.01.140	Трубопровод
15	314-02-80.01.150	Трубопровод
16	314-02-80.01.160	Трубопровод
19	314-02-80.01.190	Трубопровод
21	314-02-80.01.220-10	Трубопровод
22	314-02-80.01.220	Трубопровод
24	314-02-80.01.240	Фланец сливной
25	314-02-80.01.250	Трубопровод
28	520.35.00.000	Блок плавающего положения стрелы
31	318-00-80.01.210	Трубопровод
34	318-00-80.01.190	Трубопровод
35	318-00-80.01.240	Трубопровод (12х1)
36	ЭО-3323.01.82.400	Трубопровод
37	ЭО-3323.01.82.410-10	Трубопровод
38	ЭО-3323А.08.02.850	Патрубок
39	ЭО-3323.01.82.680	Включатель манометра
40	ЭО-3322А.23.02.260	Включатель манометра
46	318-00-80.01.290	Трубопровод
50	ЭО-3323А.08.07.110-10	Клапан предохранительный
51	ЭО-3323А.08.07.110-20	Клапан подпорный
52	312-04-80.01.500	Блок клапанов
53	ЭО-3323А.08.07.500-10	Фланец
56	314-02-80.01.320	Трубопровод
61	314-02-80.01.350	Трубопровод (12х1, L=950)
66	314-02-80.01.400	Трубопровод (12х1)
68	ЭО-3323А.08.01.560	Трубопровод
73	314-02-80.01.500	Кран
89	222-02-80.01.006	Рукав 16х25-1,6 L=500+/-2
90	ЭО-3323А.20.83.012	Штуцер
91	ЭО-3323А.08.02.003	Штуцер
92	ЭО-3322Б.11.07.015	Штуцер
93	ЭО-3323А.08.02.007	Хомут
95	ЭО-3323.01.80.004	Фланец
96	ЭО-3323.01.80.003	Фланец
97	314-02-80.01.009	Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм
98	312-04-80.01.006	Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм
99	ЭО-3322Д.23.02.003	Гайка
100	ЭО-3322А.24.01.008	Гайка
101	ЭО-3323.01.82.682	Прокладка
102	ЭО-3323А.08.07.002-01	Штуцер
103	ЭО-3323.41.08.006	Скоба
105	ЭО-3322А.04.00.003	Бонка
106	ЭО-3322А.04.00.213	Болт
107	312-04-80.01.007	Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм
108	ЭО-3322А.04.31.005	Хомут
109	ЭО-3322А.66.01.002	Тройник
110	ЭО-3322А.23.02.001	Штуцер
111	ЭО-3322А.24.01.009	Штуцер
112	ЭО-3322Б.48.01.904	Гайка
113	Э-302-1-3900-07	Хомут
114	НГ-413.010.0.001-10	Хомут
115	СП-71.0.70.002	Заглушка
116	СП-71.0.70.001	Гайка накидная
117	МГ-300.222.1.002	Прижим
118	МГ-300.222.1.004	Прижим
123	ЭО-3322В.20.01.001	Тройник
129	7796.М10-8gх30.88.40Х.019	Болт
130	7796.М10-8gх40.88.40Х.019	Болт
131	7796.М10-8gх65.88.40Х.019	Болт
132	7796.М12-35.88.40Х.019	Болт
137	7798.М10-8gх85.88.40Х.019	Болт
150	9833.012-016-25-2-3	Кольцо
151	9833.018-022-25-2-3	Кольцо
152	9833.020-025-30-2-3	Кольцо
153	9833.024-028-25-2-3	Кольцо
154	9833.030-035-30-2-3	Кольцо
155	9833.038-044-36-2-3	Кольцо
156	9833.055-060-30-2-3	Кольцо
160	23358.12М3	Прокладка
161	23358.18М3	Прокладка
186	РВД12-28(М22х1,5)-650-У	РВД
187	РВД12-28(М22х1,5-0-d.40-90)-1250-У	РВД
188	РВД12-28(М22х1,5)-2250-У	РВД
189	РВД16-30(М27х1,5-0-d.40-90)-750-У	РВД
191	РВД20-33(М42х2)-750-У	РВД
192	РВД20-33(М42х2-0-d.40-90)-750-У	РВД
194	РВД20-33(М42х2-0-d.40-90)-1250-У	РВД
196	РВД20-33(М42х2)-850-У	РВД
200	d.100МПЗ-У-60МПа-1,5	Манометр
203	МТП-3-1МПа-1,5d.60мм	Манометр
208	314-02-520.00-10ГР	Гидрораспределитель
