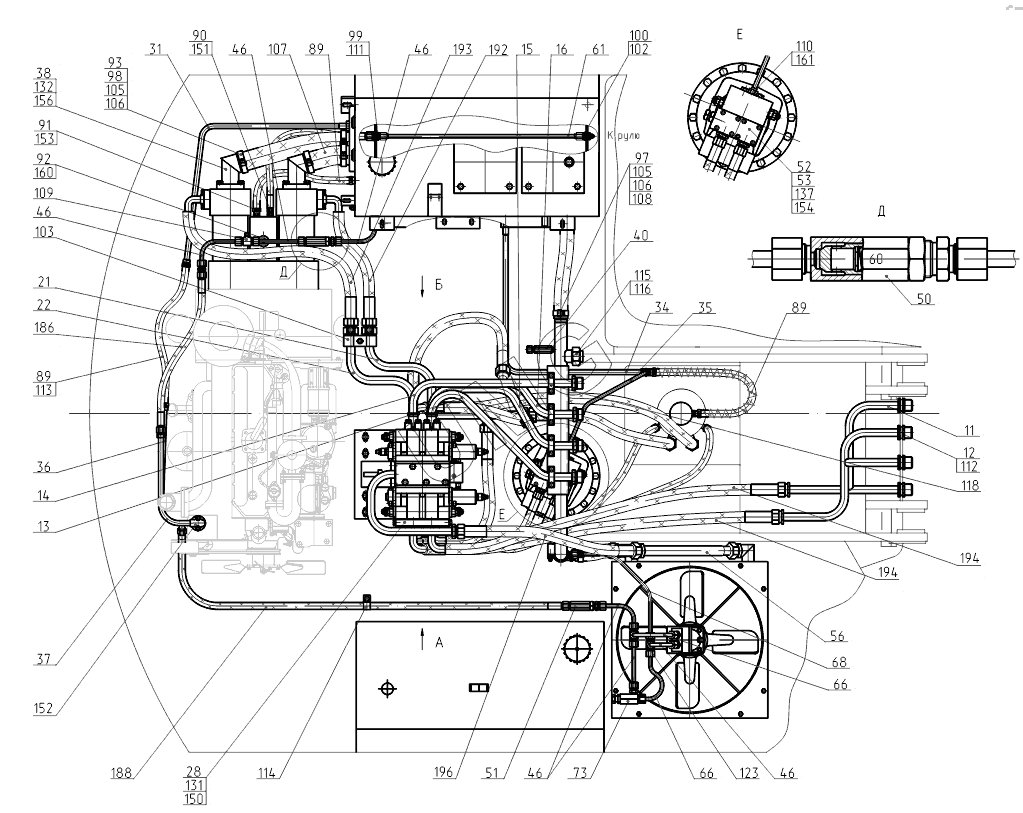

ЕК-14-20. 314-20-80.01.000-01 Трубопроводы на поворотной платформе (с гидравликой ПСМ)
/21a.1.gif)
11
12
13
14
15
16
21
22
28
31
34
35
36
37
38
40
46
46
46
46
46
50
51
52
53
56
61
66
66
68
73
89
89
89
90
91
92
93
97
98
99
100
102
103
105
105
106
106
107
108
109
110
111
112
113
114
115
116
118
123
131
132
137
150
151
152
153
154
156
160
161
186
188
192
194
194
196
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 314-02-80.01.050 | Кронштейн | |
| 11 | 314-02-80.01.110 | Трубопровод | |
| 12 | 314-02-80.01.120 | Трубопровод | |
| 13 | 314-02-80.01.130 | Трубопровод | |
| 14 | 314-02-80.01.140 | Трубопровод | |
| 15 | 314-02-80.01.150 | Трубопровод | |
| 16 | 314-02-80.01.160 | Трубопровод | |
| 19 | 314-02-80.01.190 | Трубопровод | |
| 21 | 314-02-80.01.220-10 | Трубопровод | |
| 22 | 314-02-80.01.220 | Трубопровод | |
| 24 | 314-02-80.01.240 | Фланец сливной | |
| 25 | 314-02-80.01.250 | Трубопровод | |
| 28 | 520.35.00.000 | Блок плавающего положения стрелы | |
| 31 | 318-00-80.01.210 | Трубопровод | |
| 34 | 318-00-80.01.190 | Трубопровод | |
| 35 | 318-00-80.01.240 | Трубопровод (12х1) | |
| 36 | ЭО-3323.01.82.400 | Трубопровод | |
| 37 | ЭО-3323.01.82.410-10 | Трубопровод | |
| 38 | ЭО-3323А.08.02.850 | Патрубок | |
| 39 | ЭО-3323.01.82.680 | Включатель манометра | |
| 40 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 46 | 318-00-80.01.290 | Трубопровод | |
| 50 | ЭО-3323А.08.07.110-10 | Клапан предохранительный | |
| 51 | ЭО-3323А.08.07.110-20 | Клапан подпорный | |
| 52 | 312-04-80.01.500 | Блок клапанов | |
| 53 | ЭО-3323А.08.07.500-10 | Фланец | |
| 56 | 314-02-80.01.320 | Трубопровод | |
| 61 | 314-02-80.01.350 | Трубопровод (12х1, L=950) | |
| 66 | 314-02-80.01.400 | Трубопровод (12х1) | |
| 68 | ЭО-3323А.08.01.560 | Трубопровод | |
| 73 | 314-02-80.01.500 | Кран | |
| 89 | 222-02-80.01.006 | Рукав 16х25-1,6 L=500+/-2 | |
| 90 | ЭО-3323А.20.83.012 | Штуцер | |
| 91 | ЭО-3323А.08.02.003 | Штуцер | |
| 92 | ЭО-3322Б.11.07.015 | Штуцер | |
| 93 | ЭО-3323А.08.02.007 | Хомут | |
| 95 | ЭО-3323.01.80.004 | Фланец | |
| 96 | ЭО-3323.01.80.003 | Фланец | |
| 97 | 314-02-80.01.009 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 98 | 312-04-80.01.006 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 99 | ЭО-3322Д.23.02.003 | Гайка | |
| 100 | ЭО-3322А.24.01.008 | Гайка | |
| 101 | ЭО-3323.01.82.682 | Прокладка | |
| 102 | ЭО-3323А.08.07.002-01 | Штуцер | |
| 103 | ЭО-3323.41.08.006 | Скоба | |
| 105 | ЭО-3322А.04.00.003 | Бонка | |
| 106 | ЭО-3322А.04.00.213 | Болт | |
| 107 | 312-04-80.01.007 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 108 | ЭО-3322А.04.31.005 | Хомут | |
| 109 | ЭО-3322А.66.01.002 | Тройник | |
| 110 | ЭО-3322А.23.02.001 | Штуцер | |
| 111 | ЭО-3322А.24.01.009 | Штуцер | |
| 112 | ЭО-3322Б.48.01.904 | Гайка | |
| 113 | Э-302-1-3900-07 | Хомут | |
| 114 | НГ-413.010.0.001-10 | Хомут | |
| 115 | СП-71.0.70.002 | Заглушка | |
| 116 | СП-71.0.70.001 | Гайка накидная | |
| 117 | МГ-300.222.1.002 | Прижим | |
| 118 | МГ-300.222.1.004 | Прижим | |
| 123 | ЭО-3322В.20.01.001 | Тройник | |
| 129 | 7796.М10-8gх30.88.40Х.019 | Болт | |
| 130 | 7796.М10-8gх40.88.40Х.019 | Болт | |
| 131 | 7796.М10-8gх65.88.40Х.019 | Болт | |
| 132 | 7796.М12-35.88.40Х.019 | Болт | |
| 137 | 7798.М10-8gх85.88.40Х.019 | Болт | |
| 150 | 9833.012-016-25-2-3 | Кольцо | |
| 151 | 9833.018-022-25-2-3 | Кольцо | |
| 152 | 9833.020-025-30-2-3 | Кольцо | |
| 153 | 9833.024-028-25-2-3 | Кольцо | |
| 154 | 9833.030-035-30-2-3 | Кольцо | |
| 155 | 9833.038-044-36-2-3 | Кольцо | |
| 156 | 9833.055-060-30-2-3 | Кольцо | |
| 160 | 23358.12М3 | Прокладка | |
| 161 | 23358.18М3 | Прокладка | |
| 186 | РВД12-28(М22х1,5)-650-У | РВД | |
| 187 | РВД12-28(М22х1,5-0-d.40-90)-1250-У | РВД | |
| 188 | РВД12-28(М22х1,5)-2250-У | РВД | |
| 189 | РВД16-30(М27х1,5-0-d.40-90)-750-У | РВД | |
| 191 | РВД20-33(М42х2)-750-У | РВД | |
| 192 | РВД20-33(М42х2-0-d.40-90)-750-У | РВД | |
| 194 | РВД20-33(М42х2-0-d.40-90)-1250-У | РВД | |
| 196 | РВД20-33(М42х2)-850-У | РВД | |
| 200 | d.100МПЗ-У-60МПа-1,5 | Манометр | |
| 203 | МТП-3-1МПа-1,5d.60мм | Манометр | |
| 208 | 314-02-520.00-10ГР | Гидрораспределитель |
