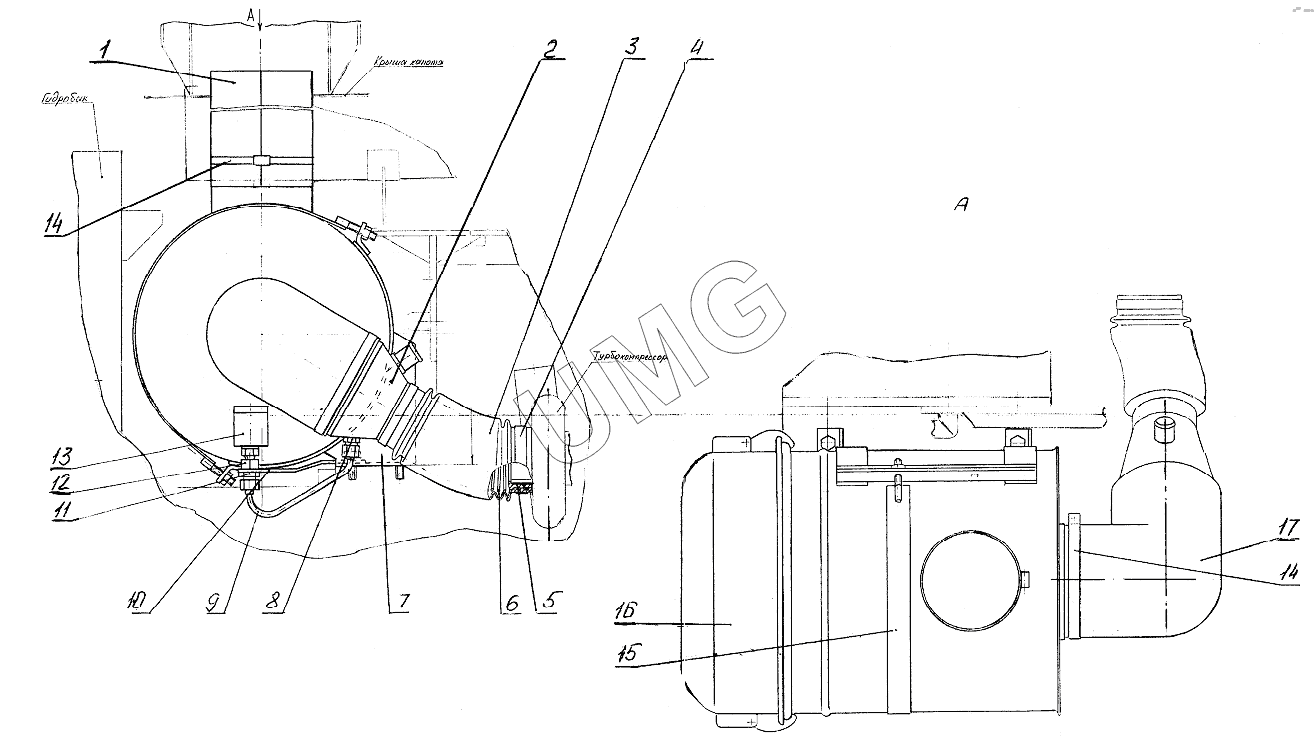

ЕК-14-20. 314-60-04.05.000 Установка воздухоочистителя
/75.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-60-04.05.006 | Патрубок | |
| 2 | 314-60-04.05.700 | Переходник | |
| 3 | 3105-1109192 | Гофра | |
| 4 | 95/77-95 | Хомут червячный | |
| 5 | 314-60-04.05.001 | Втулка | |
| 6 | 005-04-03.19.001 | Пружина | |
| 7 | 314-60-04.05.600 | Держатель | |
| 8 | ЭО-3323.01.90.009 | Штуцер | |
| 9 | 314-60-04.05.400 | Трубка | |
| 10 | 314-60-04.05.005 | Планка | |
| 11 | 314-60-04.05.003 | Гайка | |
| 12 | 314-60-04.05.002 | Штуцер | |
| 13 | ИЗВ-700 | Индикатор засоренности, штуцер резьбовой ТУ 25-02.749-75 | |
| 14 | 139/104-138 | Хомут червячный | |
| 15 | 314-60-04.05.200 | Хомут | |
| 16 | 442Д-12с2 | Воздухоочиститель | |
| 17 | 5551-1109375-11 | Рукав |
