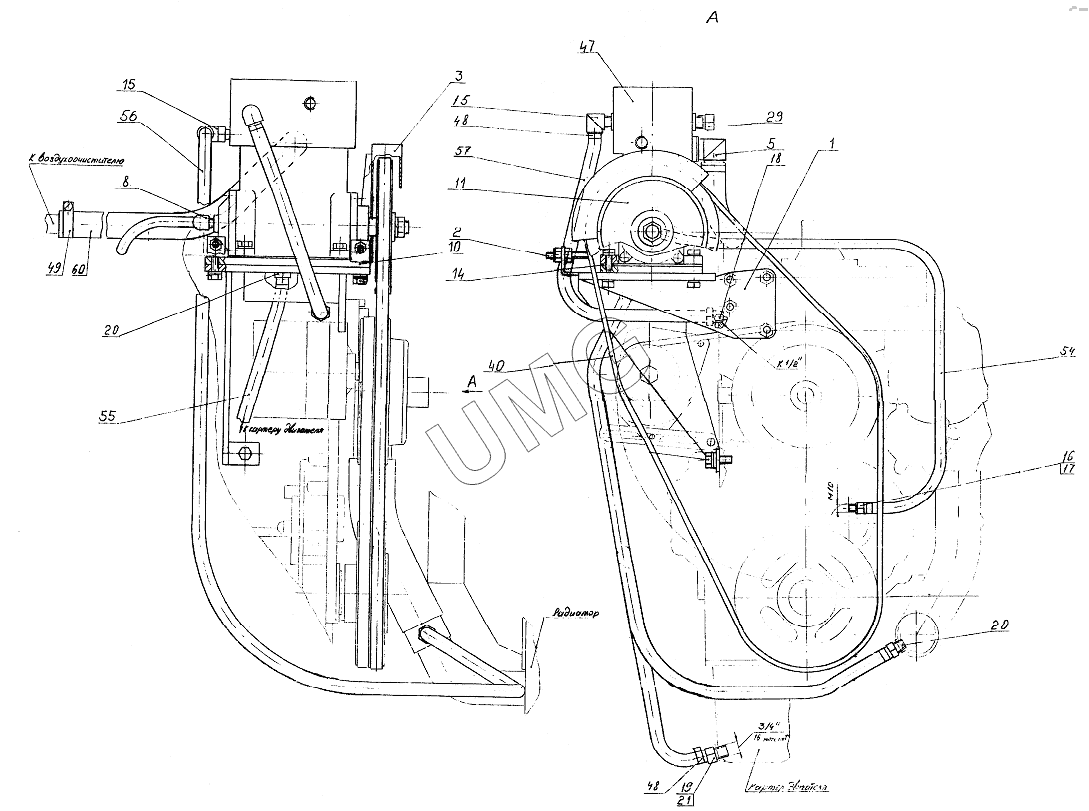

ЕК-14-20. 312-40-04.02.000 Установка компрессора
/72.gif)
1
2
3
5
8
10
11
14
15
15
16
17
18
19
20
20
21
29
40
47
48
48
49
54
55
56
57
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-40-03.06.010 | Кронштейн | |
| 2 | 005-40-03.06.030 | Натяжник | |
| 3 | 005-40-03.06.040 | Кожух | |
| 5 | 312-40-04.02.010 | Патрубок | |
| 8 | 312-40-04.02.001 | Угольник | |
| 10 | 005-40-03.06.001 | Плита | |
| 11 | 005-04-03.06.002 | Шкив | |
| 14 | 308-20-03.92.002 | Прокладка | |
| 15 | 308-20-03.92.004 | Угольник | |
| 16 | 308-20-03.92.005 | Кольцо | |
| 17 | 308-20-03.92.006 | Штуцер | |
| 18 | 308-20-03.92.007 | Штуцер | |
| 19 | 308-20-03.92.008 | Штуцер | |
| 20 | 308-20-03.92.071 | Штуцер | |
| 21 | 308-20-03.92.073 | Кольцо | |
| 29 | ЭО-3322А.09.40.005 | Пробка | |
| 40 | Ремень1кл-1-11х10-1775 | Ремень | |
| 47 | 4331-35009009-11 | Компрессор | |
| 48 | 22/13-22 | Хомут червячный | |
| 49 | 40/26-38 | Хомут червячный | |
| 54 | Рукав6х14-1,6 | Рукав | |
| 55 | Рукав10х17.5-1,47 | Рукав | |
| 56 | Рукав10х17.5-1,47 | Рукав | |
| 57 | Рукав10х17.5-1,47 | Рукав | |
| 60 | Рукав25х35-1,6 | Рукав |
