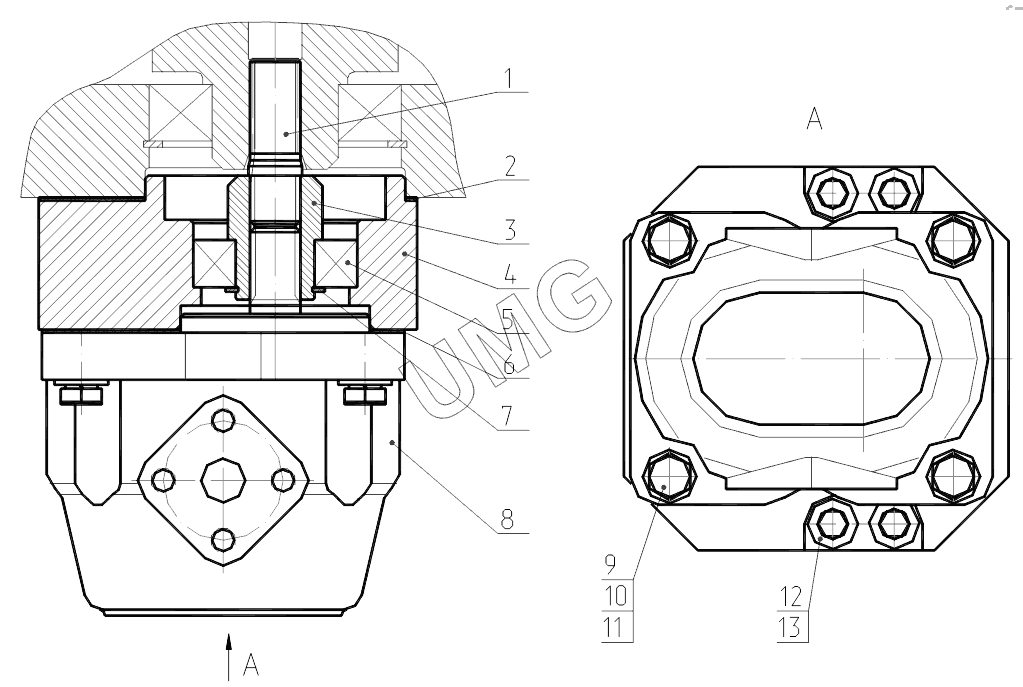

ЕК-14-20. 308-20-03.97.000-10 Установка насоса НШ 10
/70.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 308-20-03.97.012-10 | Вал | |
| 2 | 308-20-03.97.003 | Прокладка | |
| 3 | 308-20-03.97.011-10 | Втулка | |
| 4 | 308-20-03.97.001 | Плита | |
| 5 | 8338.205 | Подшипник | |
| 6 | Э302А-1-6107-03 | Прокладка | |
| 7 | 13940.2Б25 | Кольцо | |
| 8 | НШ10-3 | Насос шестеренный | |
| 9 | 7798.М8-8gх35.58.019 | Болт | |
| 10 | 6402.8.65Г.019 | Шайба | |
| 11 | 11371.C8.01.019 | Шайба | |
| 12 | 11738.M10-8gх45.88.40Х.019 | Винт | |
| 13 | 6402.10.65Г.019 | Шайба |
