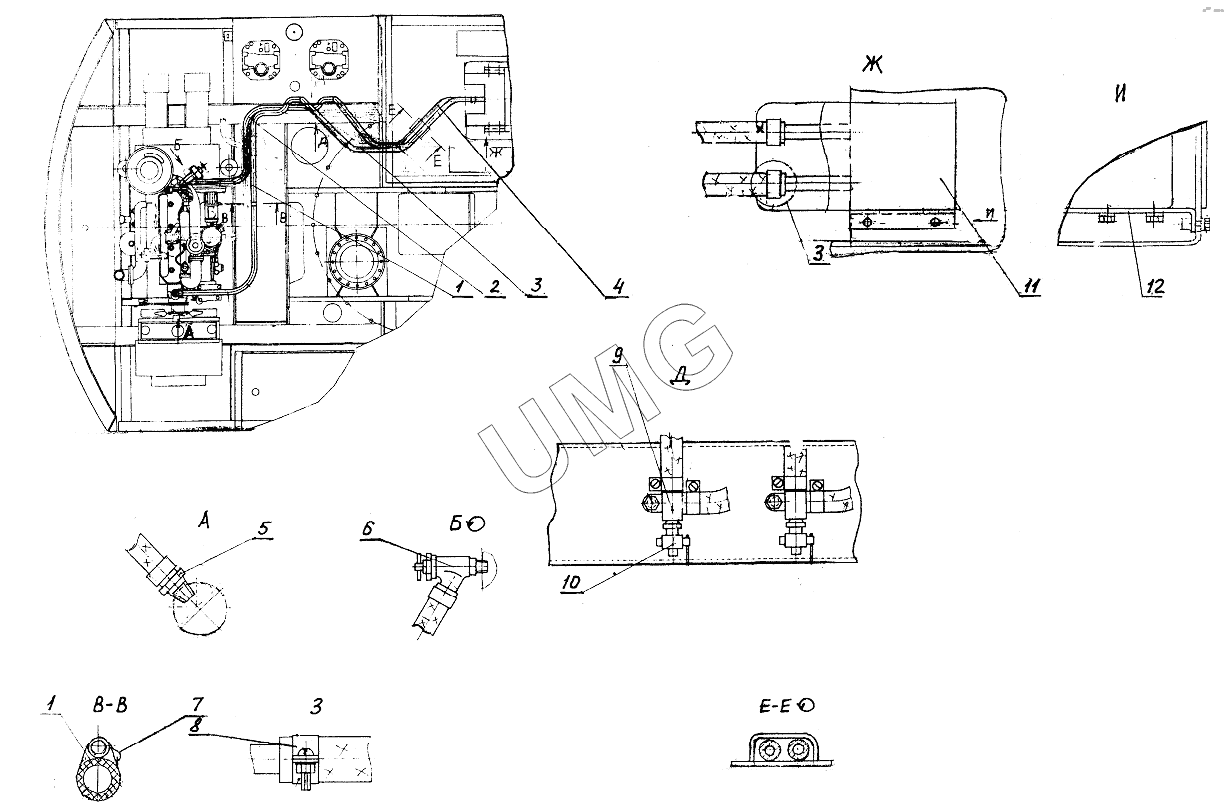

ЕК-14-20. 314-02-87.13.000 Установка отопителя
/63.gif)
1
1
2
3
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-87.13.001 | Рукав 16-1,0-ВГ ТУ 381051731-87 L=2400 мм | |
| 2 | 314-02-87.13.002 | Рукав 16-1,0-ВГ ТУ 381051731-87 L=1900 мм | |
| 3 | 314-02-87.13.008 | Рукав 16-1,0-ВГ ТУ 381051731-87 L=1200мм | |
| 4 | 314-02-87.13.007 | Рукав 16-1,0-ВГ ТУ 381051731-87 L=1000 мм | |
| 5 | ЭО-3323.31.12.302 | Штуцер | |
| 6 | ОСТ37-001-240.ВС-11 | Кран | |
| 7 | Э302-1-1600-14 | Хомутик | |
| 8 | Э-3323.04.04.016 | Хомут | |
| 9 | 13.01.12.003 | Тройник | |
| 10 | ОСТ37-001-240.ПС-7 | Кран | |
| 11 | ZENITH-8000 | Отопитель (12В) | |
| 12 | 225-10-87.25.300 | Кронштейн |
