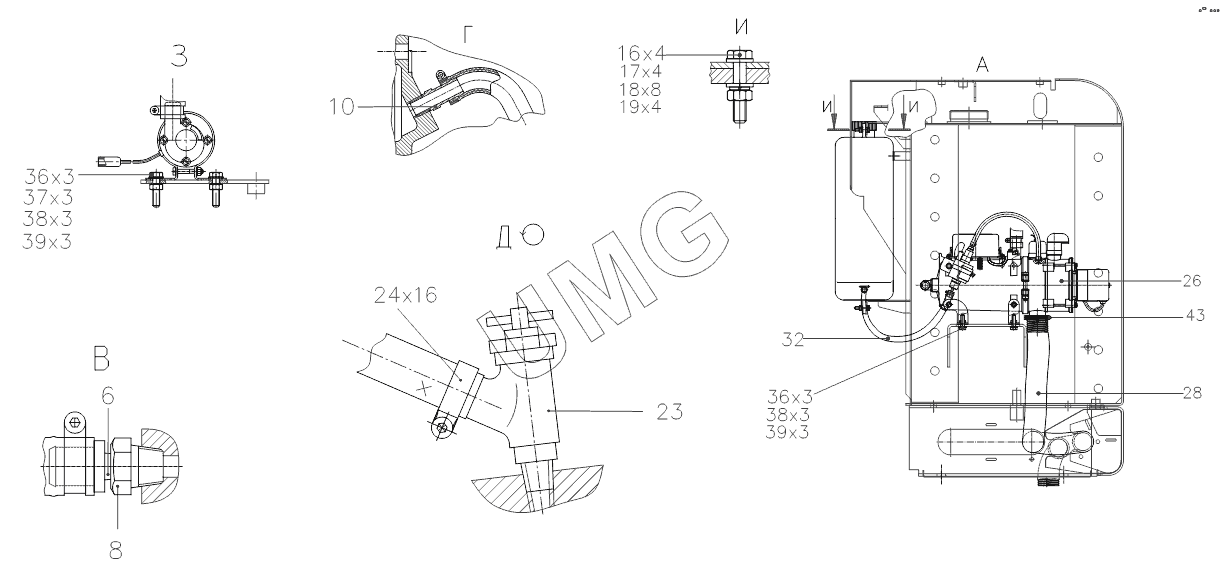

ЕК-14-90. 314-20-87.61.000 Установка отопителя и подогревателя
/39.2.gif)
6
8
10
16
17
18
19
23
24
26
28
32
36
36
37
38
38
39
39
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Loctite542 | Loctite542 | Герметик | |
| 6 | 314-20-87.61.001 | Штуцер | |
| 8 | 314-02-87.50.001 | Переходник | |
| 9 | ЭО-3123.31.12.302 | Штуцер | |
| 10 | 422-00-87.60.001 | Ниппель | |
| 14 | 314-02-87.60.009 | Рукав | |
| 15 | 314-02-87.60.004 | Рукав | |
| 16 | М6-6gх30.58.016 | Болт | |
| 17 | М6-6Н.5.016 | Гайка | |
| 18 | С6.01.016 | Шайба | |
| 19 | 6.65Г.016 | Шайба | |
| 23 | ВС-11 | Кран | |
| 24 | Хомут | Хомут червячный | |
| 25 | DKC25315 | Хомут пластиковый | |
| 26 | Нагреватель | Нагреватель | |
| 27 | Бак | Бак | |
| 28 | Металлорукав | Металлорукав | |
| 29 | Патрубок | Патрубок | |
| 30 | Патрубок | Патрубок | |
| 31 | Патрубок | Патрубок | |
| 32 | ПА11-6,0х1,0 | Топливопровод | |
| 33 | Муфта | Муфта | |
| 34 | Труборпровод | Труборпровод | |
| 35 | Патрубок | Патрубок | |
| 36 | М8-6gх35.58.016 | Болт | |
| 37 | М8-6Н.5.016 | Гайка | |
| 38 | С8.01.016 | Шайба | |
| 39 | 8.65Г.016 | Шайба | |
| 42 | Хомут | Хомут червячный | |
| 43 | Хомут | Хомут червячный | |
| 45 | НО474.3780-01 | Электродвигатель с насосом 24В |
