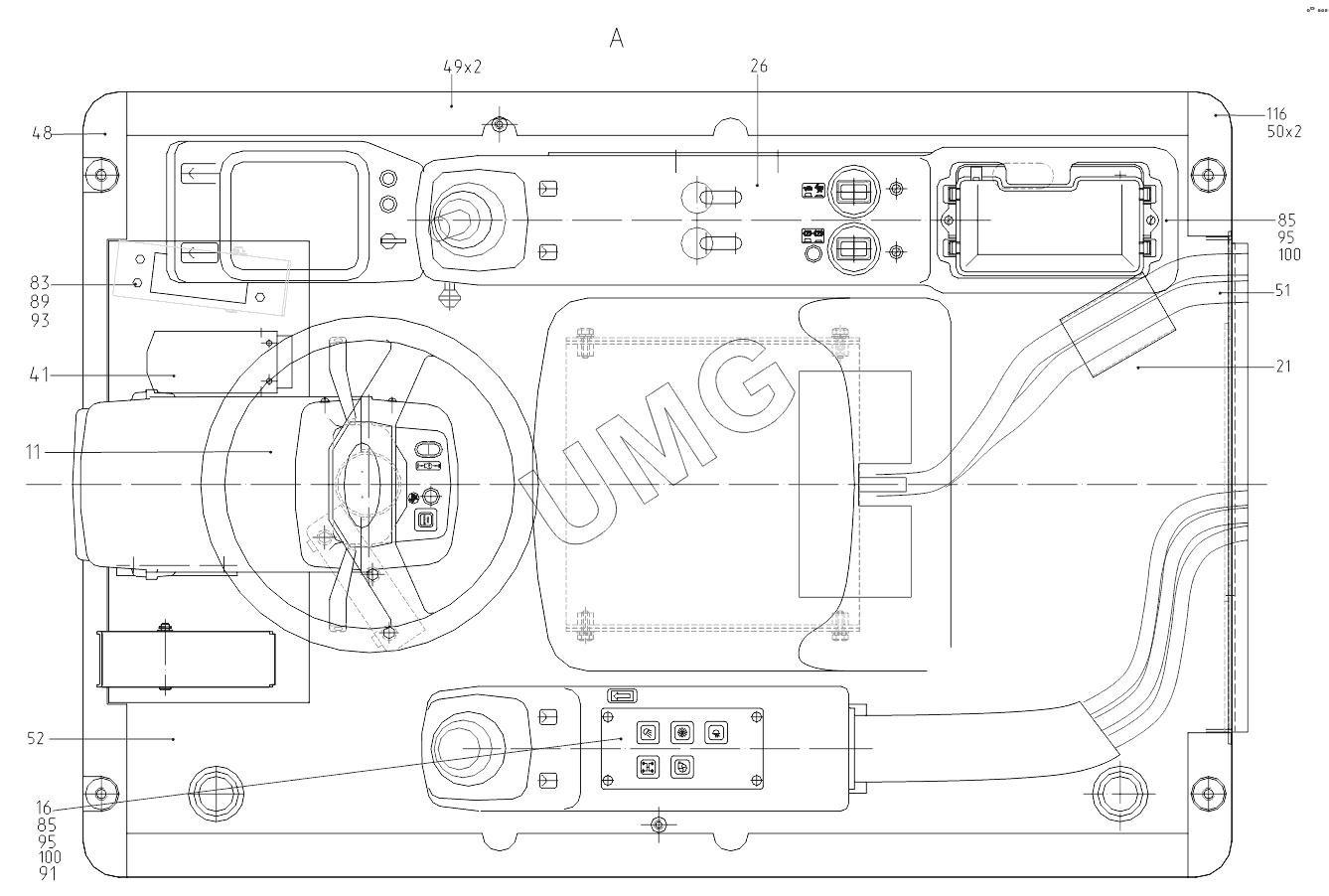

ЕК-14-90. 312-20-86.90.000-10 Управление экскаватором
/35.2.gif)
11
16
21
26
41
48
49
50
51
52
83
85
85
89
91
93
95
95
100
100
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-86.90.010 | Кронштейн | |
| 2 | 312-20-86.90.020 | Опора сиденья | |
| 9 | 225-10-87.25.300 | Кронштейн | |
| 11 | 312-20-86.90.100 | Колонка рулевая | |
| 16 | 312-20-86.90.200-60 | Пульт левый | |
| 21 | 312-20-86.90.300-11 | Пол | |
| 26 | 312-20-86.90.400-70 | Пульт правый | |
| 41 | 13.01.03.010 | Установка педали тормоза хода | |
| 46 | 312-20-86.90.001 | Палец | |
| 47 | 312-20-86.90.002 | Крышка | |
| 48 | 312-20-86.90.003 | Прокладка | |
| 49 | 312-20-86.90.004 | Прокладка | |
| 50 | 312-20-86.90.005 | Прокладка | |
| 51 | 312-20-86.90.006 | Прокладка | |
| 52 | 312-20-86.90.007 | Коврик | |
| 55 | 306-20-86.92.331 | Планка | |
| 56 | 306-20-86.92.333 | Прокладка | |
| 58 | 306-20-86.92.031 | Кронштейн | |
| 59 | 314-02-86.60.002 | Крышка | |
| 62 | 314-02-86.50.001 | Крышка | |
| 68 | ЭО-3322А.08.00.024 | Амортизатор | |
| 76 | ВМ6-8gх12.48.016 | Винт | |
| 79 | ВМ6-8gх14.48.019 | Винт | |
| 81 | ВМ8-6gх20.58.016 | Болт | |
| 82 | ВМ6-6gх30.58.016 | Болт | |
| 83 | ВМ6-6gх16.58.016 | Болт | |
| 84 | ВМ8-6gх30.58.016 | Болт | |
| 85 | ВМ10-6gх25.58.016 | Болт | |
| 86 | ВМ10-6gх30.58.016 | Болт | |
| 87 | ВМ6-6gх30.58.016 | Болт | |
| 89 | М6-6Н.5.016 | Гайка | |
| 90 | М8-6Н.5.016 | Гайка | |
| 91 | М10-6Н.5.016 | Гайка | |
| 93 | 6.65Г.016 | Шайба | |
| 94 | 8.65Г.016 | Шайба | |
| 95 | 10.65Г.016 | Шайба | |
| 98 | С6.01.016 | Шайба | |
| 99 | С8.01.016 | Шайба | |
| 100 | С10.01.016 | Шайба | |
| 109 | 1118-8231015 | Упор газовый со стопорным кольцом давление заправки 76 Мпа | |
| 110 | 2121-6308134 | Палец-шарнир | |
| 111 | 08-18-100L/450N-295 | Упор газовый | |
| 112 | F2001A/SM80X | Сиденье | |
| 113 | 4,2х19 | Саморез оцинкованный с прессшайбой | |
| 114 | 2121-5004286 | Гайка | |
| 116 | 282.112.100 | Отопитель |
