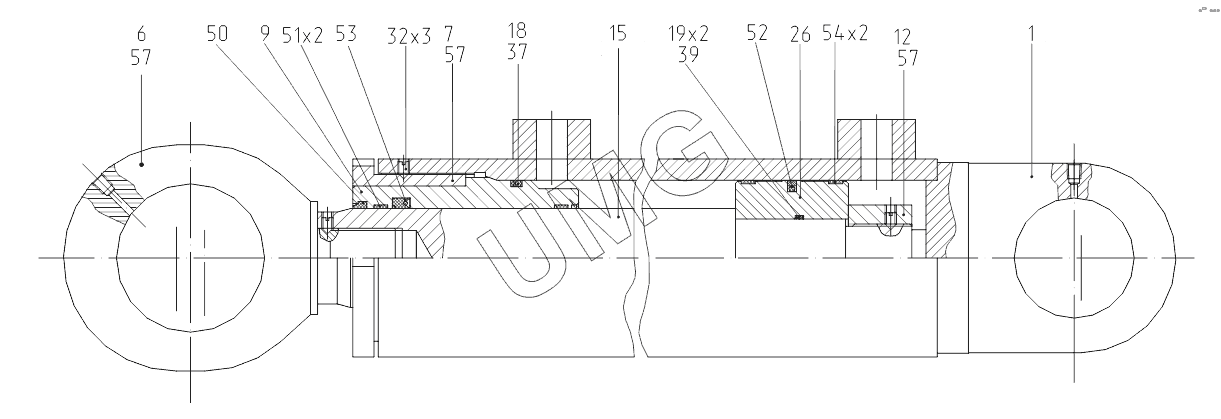

ЕК-14-90. 313-00-23.95.000-13 Гидроцилиндр стрелы
/32.gif)
1
6
7
9
12
15
18
19
26
32
37
39
50
51
52
53
54
57
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 313-00-23.95.100 | Цилиндр | |
| 6 | 313-00-23.95.001 | Проушина | |
| 7 | 313-00-23.94.002-11 | Гайка наружная | |
| 9 | 313-00-23.94.004-11 | Букса | |
| 12 | 08.46.99.019 | Гайка | |
| 15 | 313-00-23.95.005 | Шток | |
| 18 | 313-00-23.94.008 | Кольцо защитное | |
| 19 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 26 | 313-00-23.94.026-12 | Поршень | |
| 32 | М8-6gx12.14Н.019 | Винт ГОСТ 1476-93 | |
| 37 | 100-110-58-2-3 | Кольцо | |
| 39 | 055-060-30-2-3 | Кольцо | |
| 50 | 38/6618600 | Грязесъемник | |
| 51 | Т50680х85х9.7 | Направляющая штока | |
| 52 | Е15М-110-5 | Уплотнение | |
| 53 | 621/4317610 | Манжета | |
| 54 | Е20-105-110 | Кольцо | |
| 57 | Loctite577 | Герметик |
