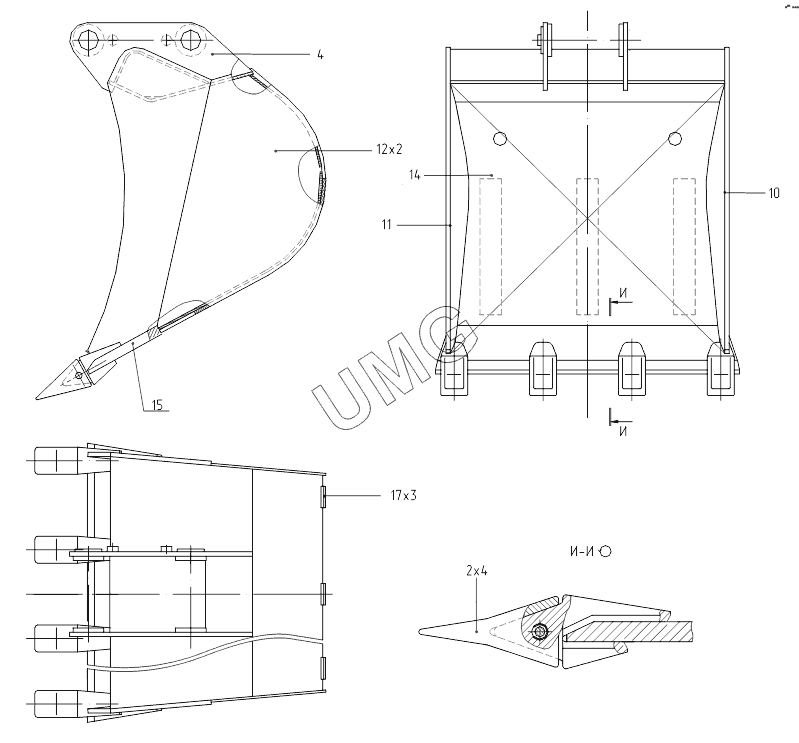

ЕК-14-90. 314-03-23.21.100 Ковш обратной лопаты V=0,8 м3
/29.gif)
2
4
10
11
12
14
15
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 318-14-21.07.030 | Зуб в сборе | |
| 4 | 314-03-23.21.150 | Стенка задняя | |
| 10 | 314-03-23.21.004 | Лист бортовой | |
| 11 | 314-03-23.21.004-10 | Лист бортовой | |
| 12 | 314-03-23.21.008 | Боковина | |
| 14 | 314-03-23.21.101 | Днище | |
| 15 | 314-03-23.21.102 | Козырек | |
| 17 | ЭО-3323.00.14.003 | Полоз |
