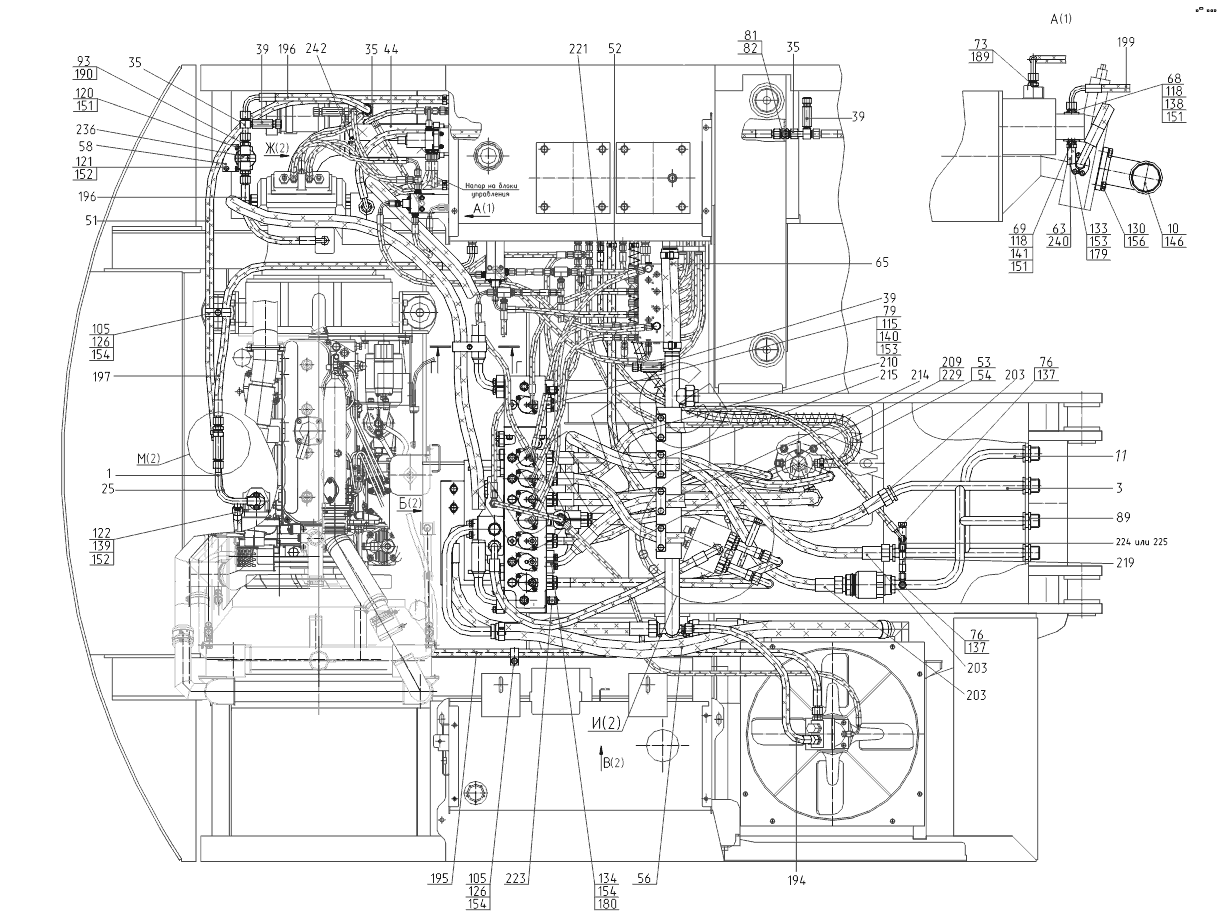

ЕК-14-90. 314-90-80.01.000 Трубопроводы на поворотной платформе
/18.1.gif)
1
3
10
11
25
35
35
35
39
39
39
44
51
52
53
54
56
58
63
65
68
69
73
76
76
79
81
82
89
93
105
105
115
118
118
120
121
122
126
126
130
133
134
137
137
138
139
140
141
146
151
151
151
152
152
153
153
154
154
154
156
179
180
189
190
194
195
196
196
197
199
203
203
203
209
210
214
215
219
221
223
224
225
229
236
240
242
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DKS/M42х2/0 | DKS/M42х2/0 | РВД | |
| DKS/M42х2/0 | DKS/M42х2/0 | РВД | |
| 1 | 314-90-80.01.010 | Трубопровод | |
| 2 | 314-90-80.01.020 | Трубопровод | |
| 3 | 314-90-80.01.030 | Трубопровод | |
| 4 | 314-30-80.01.040 | Кронштейн | |
| 5 | 314-90-80.01.050 | Трубопровод | |
| 6 | 314-90-80.01.060 | Трубопровод | |
| 10 | 314-90-80.01.100 | Патрубок | |
| 11 | 314-90-80.01.110 | Трубопровод | |
| 16 | 317-60-80.01.160 | Трубопровод | |
| 22 | 318-30-80.01.100-10 | Клапан подпорный | |
| 25 | 422-00-80.01.210 | Трубопровод | |
| 29 | 402.90.00.030 | Гидрораспределитель | |
| 32 | 18.15.01.010-10 | Гидрораспределитель | |
| 35 | 318-24-80.01.010 | Переходник | |
| 39 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 42 | 314-90-80.01.001 | Штуцер | |
| 43 | 314-90-80.01.002 | Штуцер | |
| 44 | 314-90-80.01.003 | Рукав | |
| 45 | 314-90-80.01.004 | Кронштейн | |
| 51 | 314-20-80.01.001 | Рукав | |
| 52 | 318-45-80.03.001 | Рукав | |
| 53 | 314-20-80.02.006 | Рукав | |
| 54 | 314-02-03.03.001 | Оплетка | |
| 56 | 318-45-80.01.005 | Рукав | |
| 58 | 314-20-80.04.002 | Кронштейн | |
| 60 | 312-04-28.81.001 | Штуцер | |
| 63 | 222-02-80.01.006 | Рукав 16х25-1,6 L=500+/-2 | |
| 64 | 222-02-80.01.007 | Рукав 40х51,5-1,6 L=450+/-2 | |
| 65 | 314-02-80.01.009-10 | Рукав 40х51-1,6 ГОСТ10362-76 (L=500мм) | |
| 68 | 225-06-80.01.003 | Переходник | |
| 69 | 225-06-80.01.004 | Переходник | |
| 72 | 005-04-80.01.005 | Штуцер | |
| 73 | 005-04-80.01.006 | Штуцер | |
| 76 | КС-3372.84.112 | Игла | |
| 79 | ЭО-3323.01.80.003 | Фланец | |
| 80 | ЭО-3323.01.90.133 | Гайка | |
| 81 | ЭО-3323.20.80.008 | Штуцер | |
| 82 | ЭО-332Д.23.02.003 | Гайка | |
| 83 | ЭО-332А.23.02.003 | Заглушка | |
| 85 | ЭО-332Д.23.02.009 | Штуцер | |
| 89 | ЭО-332Б.48.01.904 | Гайка | |
| 93 | 40.45.10.901 | Штуцер | |
| 99 | СП-71.0.70.001 | Гайка накидная | |
| 100 | СП-71.0.70.002 | Заглушка | |
| 102 | МГ-300.222.1.004 | Прижим | |
| 105 | НГ-413.010.0.001-10 | Хомут | |
| 110 | 262.52.00.007 | Шайба | |
| 115 | М10-6gх30.88.35Х016 | Болт | |
| 116 | М12-6gх30.88.35Х016 | Болт | |
| 118 | М6-6gх20.58.016 | Болт | |
| 119 | М6-6gх30.58.016 | Болт | |
| 120 | М6-6gх60.58.016 | Болт | |
| 121 | М8-6gх20.58.016 | Болт | |
| 122 | М8-6gх40.58.016 | Болт | |
| 123 | М8-6gх60.88.40Х.019 | Болт | |
| 124 | М10-6gх35.58.016 | Болт | |
| 125 | М10-6gх90.88.40Х.016 | Болт | |
| 126 | М12-6gх25.58.016 | Болт | |
| 127 | М12-6gх30.58.016 | Болт | |
| 128 | М12-6gх45.58.016 | Болт | |
| 129 | М16-6gх35.58.016 | Болт | |
| 130 | М16-6gх40.58.016 | Болт | |
| 132 | М10-6gх25.88.019 | Винт | |
| 133 | М10-6gх35.88.35Х.016 | Винт | |
| 134 | М12-6gх40.88.35Х.016 | Винт | |
| 135 | М6-6Н.5.016 | Гайка | |
| 136 | М10-6Н.5.016 | Гайка | |
| 137 | 012-016-25-2-3 | Кольцо | |
| 138 | 020-024-25-2-3 | Кольцо | |
| 139 | 020-025-30-2-3 | Кольцо | |
| 140 | 030-035-30-2-3 | Кольцо | |
| 141 | 024-028-25-2-3 | Кольцо | |
| 144 | 038-044-36-2-3 | Кольцо | |
| 145 | 046-050-25-2-3 | Кольцо | |
| 146 | 090-095-30-2-3 | Кольцо | |
| 151 | 6.65Г.016 | Шайба | |
| 152 | 8.65Г.016 | Шайба | |
| 153 | 10.65Г.016 | Шайба | |
| 154 | 12.65Г.016 | Шайба | |
| 156 | 16.65Г.016 | Шайба | |
| 158 | С8.01.08кп.019 | Шайба | |
| 160 | С12.01.08кп.019 | Шайба | |
| 164 | 2372-122XG1/4dm | Блок логики | |
| 165 | 62900А | Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000 | |
| 166 | M8-1415-00/8M8-18R901119042 | Клапан | |
| 167 | Корпус | Корпус зажима | |
| 168 | Корпус | Корпус зажима | |
| 169 | Корпус | Корпус зажима | |
| 170 | M635RL400.08-G1/4 | Манометр | |
| 171 | МТП-3-1Мпа-1,5 | Манометр | |
| 174 | 3015DPAL5SW2 | Накладка | |
| 175 | 3015GD5DW3 | Накладка | |
| 176 | Плита | Одиночная приварная плита | |
| 178 | 23444030 | Полуфланец | |
| 179 | 23442060 | Полуфланец | |
| 180 | 23442560 | Полуфланец | |
| 187 | 400-821 | Прокладка | |
| 188 | 400-766-5590 | Прокладка | |
| 189 | 400-768-5590 | Прокладка | |
| 190 | 400-825 | Прокладка | |
| 191 | 400-827 | Прокладка | |
| 194 | 12-28(М22х1.5)-850-У | РВД | |
| 195 | 12-28(М22х1.5)-2250-У | Рукав | |
| 196 | 12-28(М22х1.5-М22х1.5)-650-У | РВД | |
| 197 | 12-28(М22х1.5-М22х1.5)-1450-У | РВД | |
| 198 | 12-28(М22х1.5-40)-1450-У | РВД | |
| 199 | 12-28(М22х1.5-М22х1.5)-1750-У | РВД | |
| 200 | 16-30(М27х1.5-40)-1250-У | РВД | |
| 201 | 16-30(М27х1.5-М27х1.5)-1050-У | РВД | |
| 203 | 20-33(М42х2-40)-1250-У | РВД | |
| 205 | 25-32(М42х2-40)-1250-У | РВД | |
| 209 | РВД№856 | РВД | |
| 210 | РВД№856 | РВД | |
| 212 | РВД№853 | РВД | |
| 213 | РВД№856 | РВД | |
| 214 | РВД№856 | РВД | |
| 215 | РВД№856 | РВД | |
| 216 | РВД№856 | РВД | |
| 219 | РВД№853 | РВД | |
| 220 | РВД№853 | РВД | |
| 221 | РВД№853 | РВД | |
| 222 | 6400-10.162-50.204-1000 | Микрошланг | |
| 223 | М16х2G1/4dm | Ниппель-манометр | |
| 224 | 104606.1 | Адаптер | |
| 225 | 8048L1000 | Адаптер | |
| 229 | 23432020 | Уплотнение O-RING | |
| 230 | 23432520 | Уплотнение O-RING | |
| 231 | 23434020 | Уплотнение | |
| 236 | MDM101CD1CB300X | Фильтр напорный | |
| 240 | 19-28 | Хомут АВА | |
| 241 | 45-65 | Хомут АВА | |
| 242 | 87-112 | Хомут АВА |
