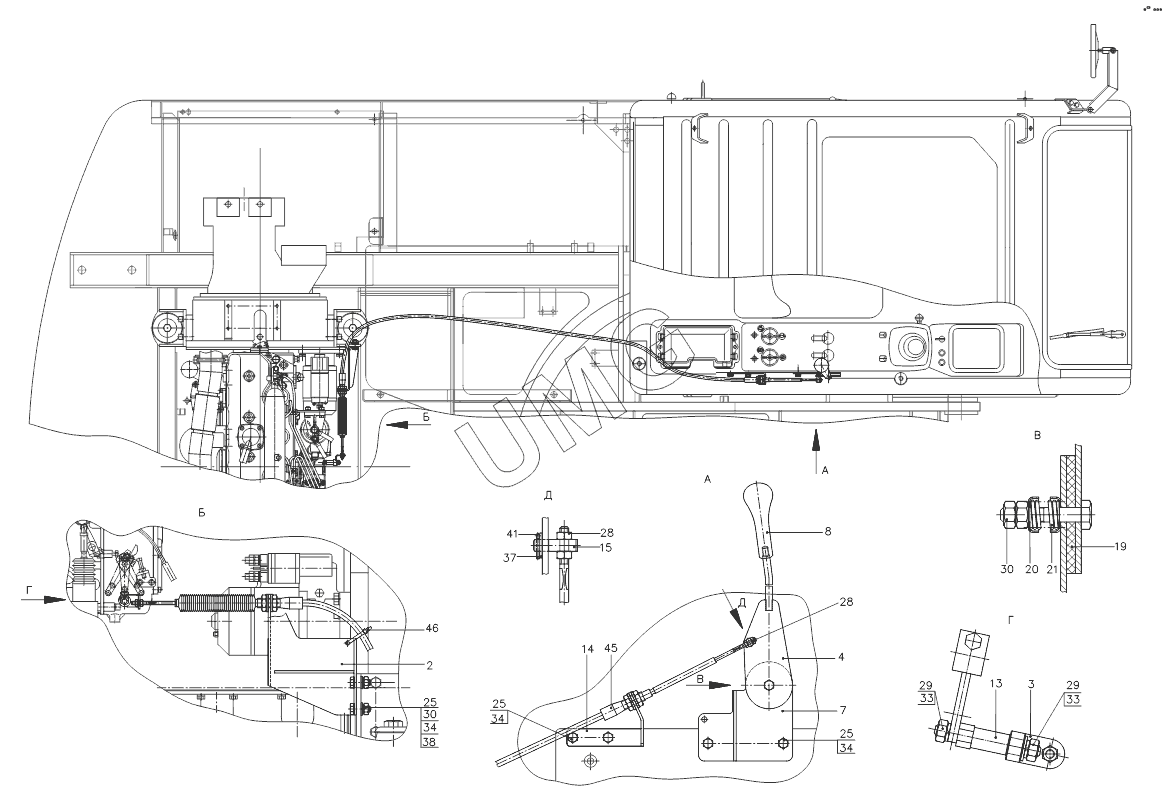

ЕК-14-90. 314-22-04.09.000 Управление двигателем
/13.gif)
2
3
4
7
8
13
14
15
19
20
21
25
25
25
28
28
29
29
30
30
33
33
34
34
34
37
38
41
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 314-22-04.09.100 | Кронштейн | |
| 3 | 314-22-04.09.200 | Проводок | |
| 4 | 314-22-04.09.300 | Рычаг | |
| 7 | 312-04-03.50.310 | Кронштейн | |
| 8 | 13.80.04.670 | Ручка | |
| 13 | 314-22-04.09.001 | Тяга | |
| 14 | 314-22-04.09.002 | Кронштейн | |
| 15 | 314-22-04.09.003 | Ось | |
| 19 | Э-302-1-2200-03 | Диск фрикционный | |
| 20 | ЭО-3323.04.02.002 | Чашка | |
| 21 | ЭО-3322А.02.06.003 | Пружина | |
| 25 | М10-6gх30.58.016 | Болт | |
| 28 | М6-6Н.5.016 | Гайка | |
| 29 | М8-6Н.5.016 | Гайка | |
| 30 | М10-6Н.5.016 | Гайка | |
| 33 | 8.65Г.016 | Шайба | |
| 34 | 10.65Г.016 | Шайба | |
| 37 | 8.01.016 | Шайба | |
| 38 | 10.01.016 | Шайба | |
| 41 | 2.0х20.019 | Шплинт | |
| 45 | 100М44222700 | Трос | |
| 46 | 4.8х200DKC.25315 | Хомут |
