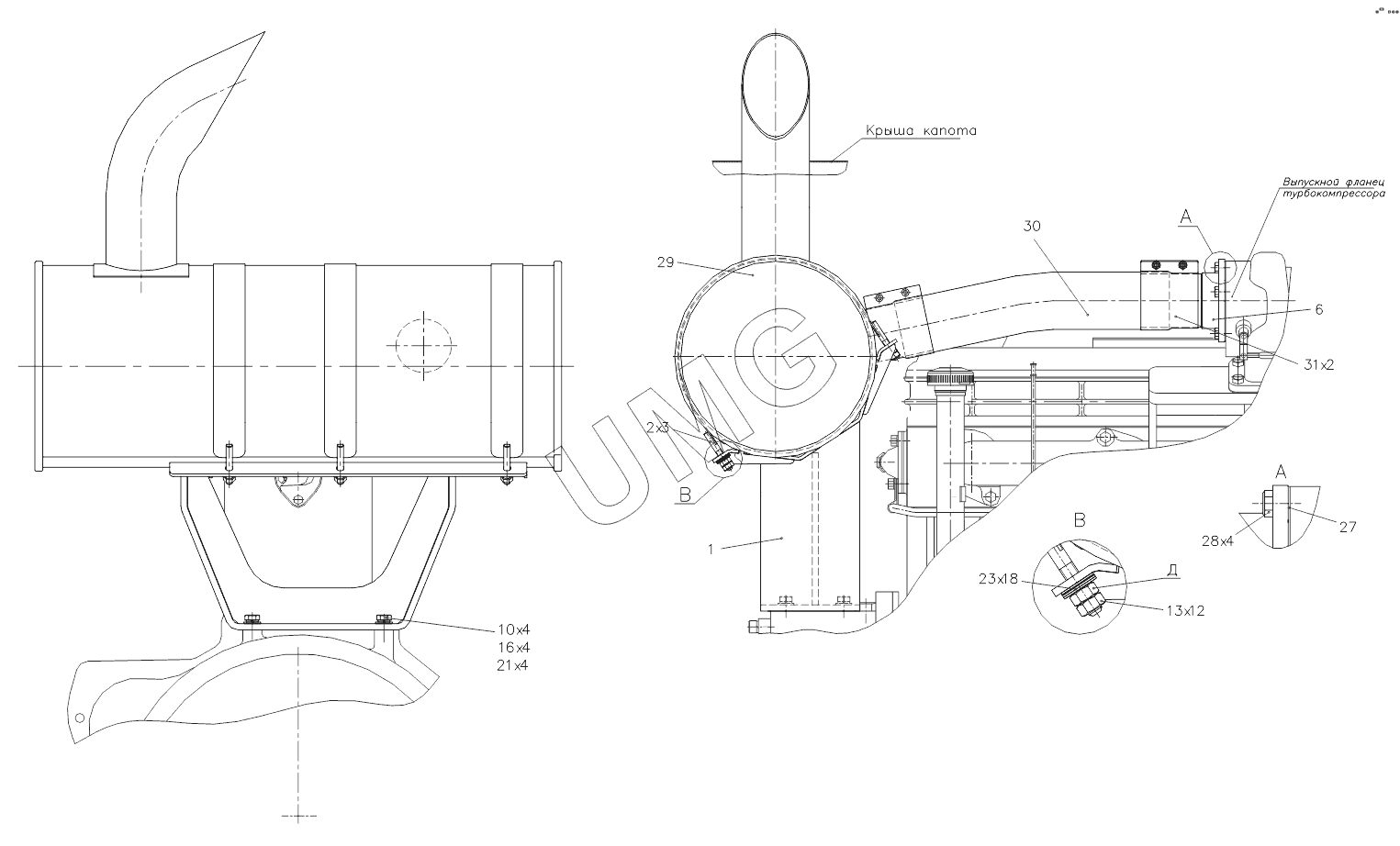

ЕК-14-90. 314-22-04.08.000-30 Установка глушителя
/12.gif)
1
2
10
13
16
21
23
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 511220351 | 511220351 | Герметик | |
| 511220411 | 511220411 | Герметик | |
| 1 | 31422040842000 | Кронштейн | |
| 2 | 31422040850000 | Хомут | |
| 3 | 31422040800100 | Труба выпускная | |
| 10 | М10-6gх30.88.016 | Болт | |
| 13 | М8-6Н.5.016 | Гайка | |
| 16 | 10.65Г.016 | Шайба | |
| 21 | 10.01.016 | Шайба | |
| 23 | 5200000201 | Пружина тарельчатая | |
| 27 | 245-1205614-Б | Прокладка | |
| 28 | 265-1205028-01 | Болт | |
| 29 | 31422040820020 | Глушитель | |
| 30 | 93260339601 | Гофра | |
| 31 | 93260339701 | Хомут |
