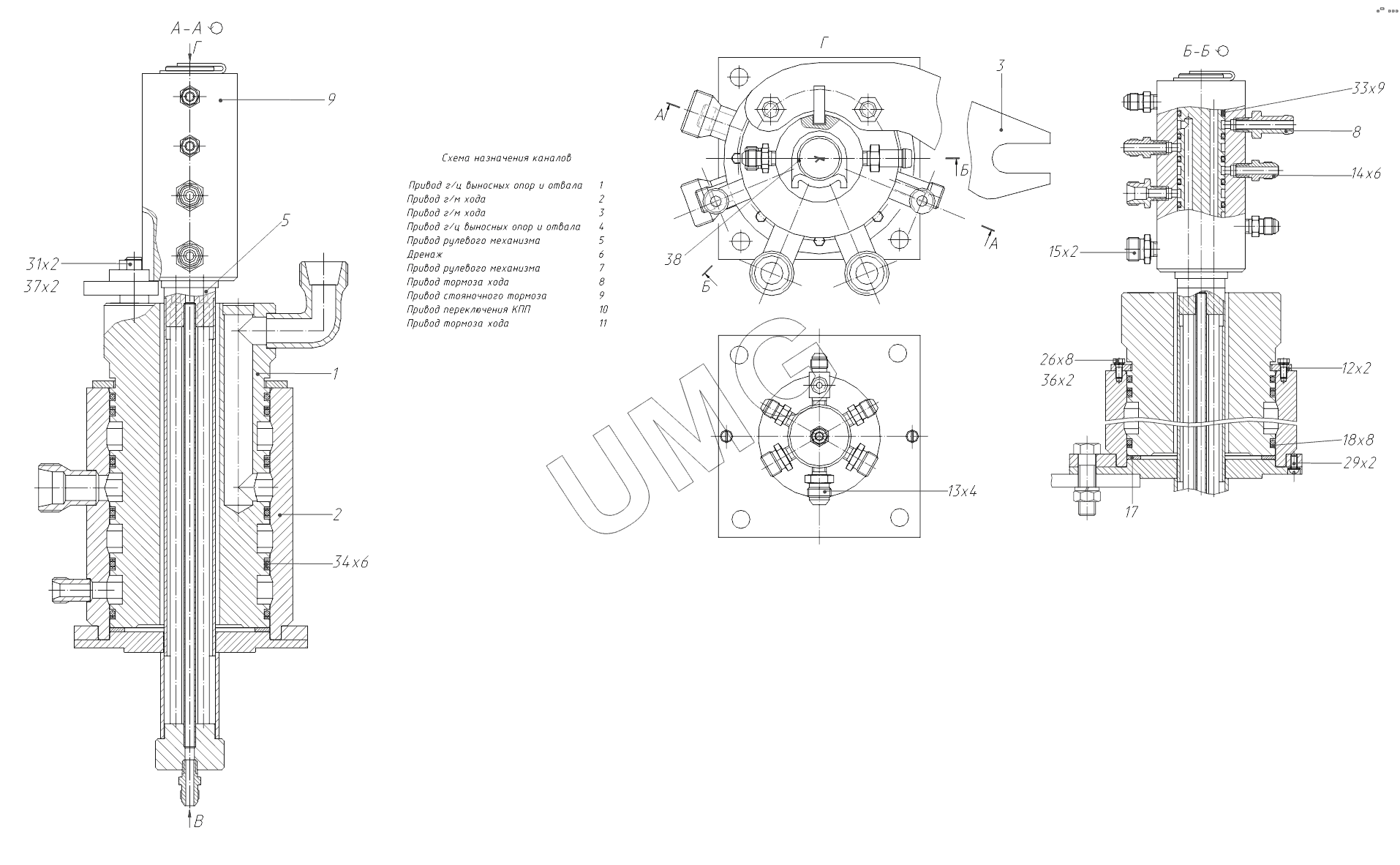

ЕК-14-90. 314-02-71.00.850 Коллектор центральный
/52.gif)
1
2
3
5
8
9
12
13
14
15
17
18
26
29
31
33
34
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323.20.85.100 | Колонка сварная | |
| 2 | 313-00-73.85.100 | Гильза сварная | |
| 3 | ЭО-3323.20.85.300 | Кронштейн | |
| 5 | ЭО-3323.20.85.400 | Цапфа | |
| 8 | ЭО-3323.20.85.002 | Штуцер | |
| 9 | ЭО-3323.20.85.003 | Корпус | |
| 12 | ЭО-3322.55.01.007 | Полукольцо | |
| 13 | ЭО-3322А.11.00.004 | Штуцер | |
| 14 | ЭО-3322А.23.03.004 | Штуцер | |
| 15 | Э-302-1-1200-01 | Штуцер | |
| 17 | Э5015-02.1900-008 | Шайба | |
| 18 | Э5015-02.1900-013 | Шайба защитная | |
| 26 | M6-6gx14.58.016 | Болт | |
| 29 | B1M6-6gx12.58.016 | Винт | |
| 31 | М16-6Н.5.016 | Гайка | |
| 33 | 037-045-46-1-2 | Кольцо | |
| 34 | 130-140-58-2-3 | Кольцо | |
| 36 | 6.65Г.016 | Шайба | |
| 37 | 16.65Г.016 | Шайба | |
| 38 | МН-787-60 | Шайба |
