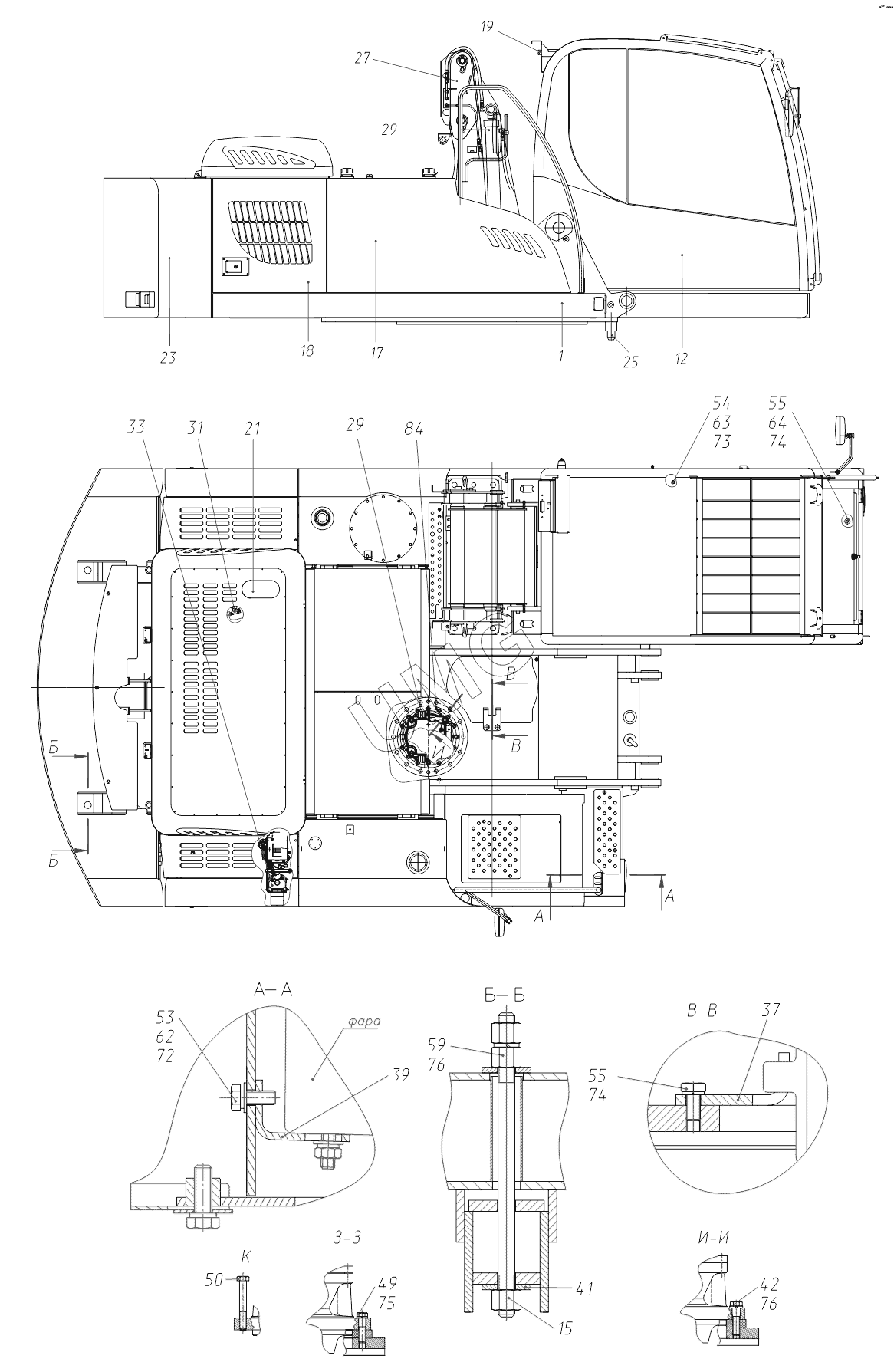

TVEX-180i. 318532000000 00 Платформа поворотная с механизмами
1
12
15
17
18
19
21
23
25
27
29
29
31
33
37
39
41
42
49
50
53
54
55
55
59
62
63
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31853010000000 | Платформа поворотная | |
| 12 | 00142610000010 | Кабина | |
| 15 | 31402200003000 | Болт | |
| 17 | 31492065000000 | Установка бака топливного | |
| 18 | 31420104000004 | Капот | |
| 19 | 31420200010000 | Установка кронштейна номерного знака | |
| 21 | 31422040000032 | Установка силовая | |
| 23 | 31820201500082 | Противовес | |
| 25 | 31840050000000 | Стопор | |
| 27 | 31853310000000 | Механизм подъема кабины | |
| 29 | 31853800000000 | Гидрооборудование на поворотной платформе | |
| 31 | 31850876000010 | Подключение отопителя | |
| 33 | 31850876100000 | Установка подогревателя | |
| 37 | 31852200000100 | Кронштейн | |
| 39 | 31492200000200 | Кронштейн фары | |
| 41 | 31402200000200 | Шайба | |
| 42 | 31851200000100 | Болт | |
| 44 | 22020201500200 | Подкладка | |
| 48 | М12-6gх40.88.016 | Болт | |
| 49 | М20-8gх75.109.40Х.016 | Болт | |
| 50 | М20-6gх140.109.016 | Болт | |
| 53 | М8-6gх35.58.016 | Болт | |
| 54 | М16-8gх40.88.019 | Болт | |
| 55 | М16-6gх70.109.40Х.016 | Болт | |
| 58 | М16-7Н.10.40Х.016 | Гайка | |
| 59 | М24-7Н.10.40Х.016 | Гайка | |
| 62 | С8.01.08кп.019 | Шайба | |
| 63 | С16.01.08кп.019 | Шайба | |
| 65 | 8.65Г.016 | Шайба | |
| 66 | 16.65Г.016 | Шайба | |
| 68 | 20.65Г.016 | Шайба | |
| 69 | 24.65Г.016 | Шайба | |
| 84 | 00010706384901 | Механизм поворота | |
| 87 | 0511220411 | Герметик | |
| 89 | 0413704071 | Масло |
