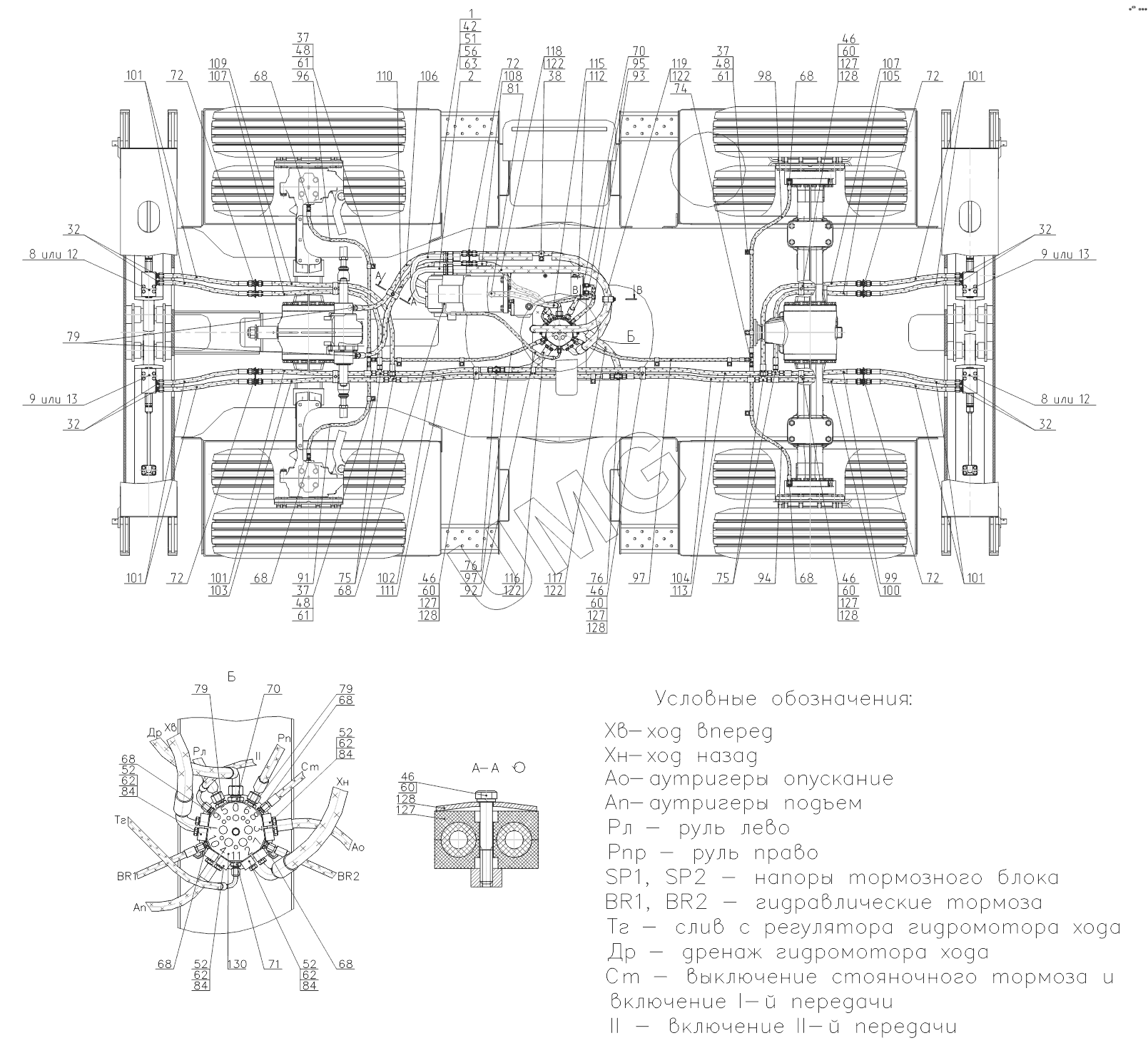

TVEX-180i. 002210105000 00 Гидрооборудование тележки
1
2
8
8
9
9
12
12
13
13
32
32
32
32
37
37
37
38
42
46
46
46
46
46
48
48
48
51
52
52
52
52
56
60
60
60
60
60
61
61
61
62
62
62
62
63
68
68
68
68
68
68
68
68
68
70
70
71
72
72
72
72
72
74
75
75
76
76
79
79
79
81
84
84
84
84
91
92
93
94
95
96
97
97
98
99
100
101
101
101
101
101
102
103
104
105
106
107
107
108
109
110
111
112
113
115
116
117
118
119
122
122
122
122
127
127
127
127
127
128
128
128
128
128
130
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 32010507201000 | Трубопровод | |
| 2 | 32010507202000 | Трубопровод | |
| 8 | 00221010530000 | Гидроцилиндр выносных опор правый | |
| 9 | 00221010540000 | Гидроцилиндр выносных опор левый | |
| 12 | 31802720030004 | Гидроцилиндр выносных опор правый | |
| 13 | 31802720040004 | Гидроцилиндр выносных опор левый | |
| 32 | 31850800100900 | Штуцер | |
| 37 | 00413010000100 | Хомут | |
| 38 | 00413010000110 | Хомут | |
| 42 | 31224507200100 | Болт | |
| 46 | M8-6gx50.58.016 | Болт | |
| 48 | M10-6gx20.58.016 | Болт | |
| 51 | M14-6gx30.88.016 | Болт | |
| 52 | M12-6gx430.88.35Х.016 | Винт | |
| 56 | 038-044-36-2-3 | Кольцо | |
| 60 | 8.65Г.016 | Шайба | |
| 61 | 10.65Г.016 | Шайба | |
| 62 | 12.65Г.016 | Шайба | |
| 63 | 14.65Г.016 | Шайба | |
| 68 | 00002648201501 | Адаптер | |
| 69 | 00002648202401 | Адаптер | |
| 70 | 00002648216901 | Адаптер | |
| 71 | 00002648217001 | Адаптер | |
| 72 | 00002648203301 | Адаптер | |
| 74 | 00002648200701 | Адаптер | |
| 75 | 00002648203401 | Адаптер | |
| 76 | 00002648212901 | Адаптер | |
| 79 | 00002648206001 | Штуцер | |
| 81 | 00002648208001 | Штуцер | |
| 84 | 00092382059501 | Полуфланец | |
| 91 | 00006417001301 | Рукав высокого давления | |
| 92 | 00006419020401 | Рукав | |
| 93 | 00006419021201 | Рукав | |
| 94 | 00006417001501 | Рукав высокого давления | |
| 95 | 00006419020701 | Рукав | |
| 96 | 00006419019901 | Рукав | |
| 97 | 00006417001901 | Рукав высокого давления | |
| 98 | 00006419020001 | Рукав | |
| 99 | 00006420014101 | Рукав высокого давления | |
| 100 | 00006420021201 | Рукав высокого давления | |
| 101 | 00006420015801 | Рукав высокого давления | |
| 102 | 00006420030101 | Рукав | |
| 103 | 00006420014501 | Рукав высокого давления | |
| 104 | 00006420017401 | Рукав высокого давления | |
| 105 | 00006420021001 | Рукав | |
| 106 | 00006420014901 | Рукав высокого давления | |
| 107 | 00006420022401 | Рукав | |
| 108 | 00006420022501 | Рукав | |
| 109 | 00006420022601 | Рукав | |
| 110 | 00006420023301 | Рукав | |
| 111 | 00006420023201 | Рукав | |
| 112 | 00006420022901 | Рукав | |
| 113 | 00006420023501 | Рукав | |
| 115 | 00006420041001 | Рукав | |
| 116 | 00006417067201 | Рукав | |
| 117 | 00006417061801 | Рукав | |
| 118 | 00006417071601 | Рукав | |
| 119 | 00006417071301 | Рукав | |
| 122 | 00006420002301 | Уплотнение | |
| 127 | 00092382045401 | Корпус спаренного зажима | |
| 128 | 00092382050301 | Накладка | |
| 130 | 00010147600301 | Коллектор |
