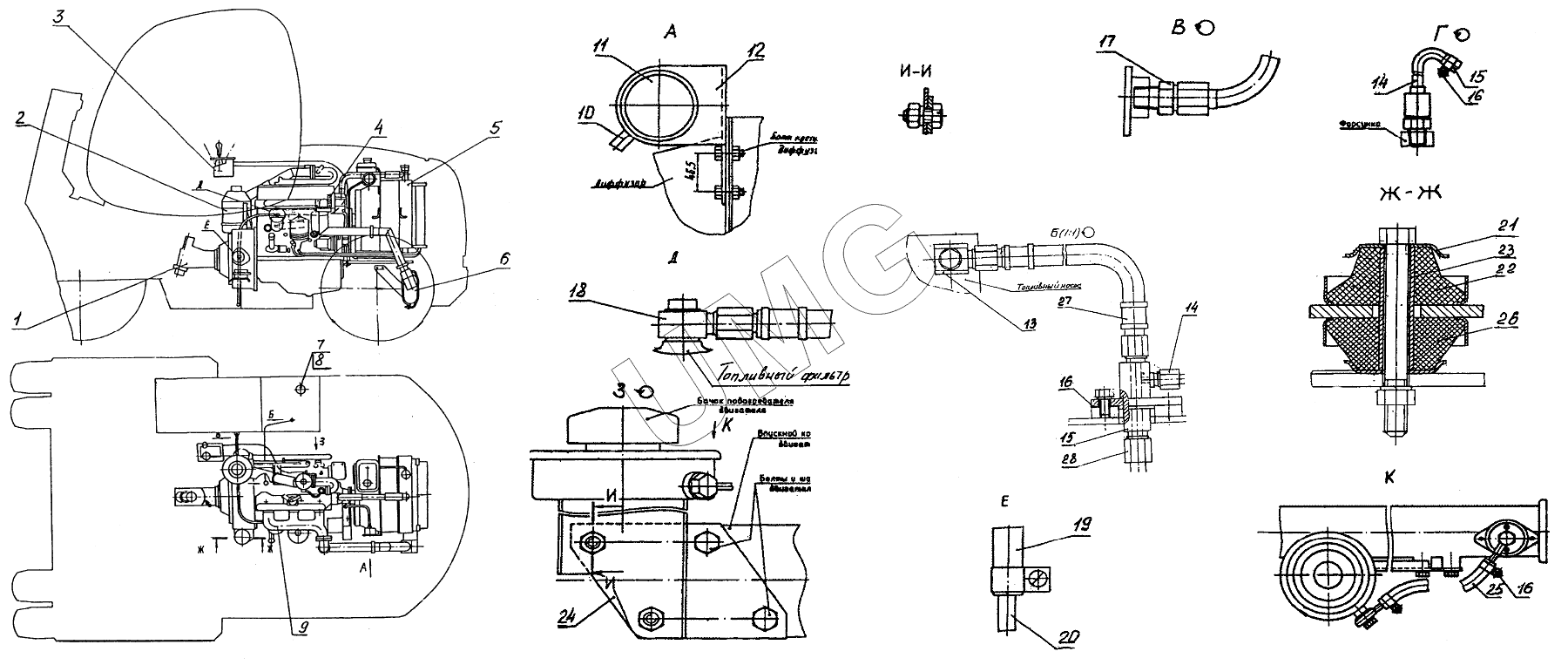

ВП-05. 005-04-03.00.000 Установка силовая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-04-03.20.000-10 | Установка насоса | |
| 2 | 005-04-03.19.000 | Установка воздухоочистителя | |
| 3 | 005-04-03.21.000 | Управление двигателем | |
| 4 | 005-04-03.00.006 | Кронштейн | |
| 5 | 005-04-03.11.000-10 | Установка радиаторов | |
| 6 | 005-04-03.15.000 | Установка глушителя с нейтрализатором | |
| 7 | ЭО-3322А.14.00.002 | Крышка | |
| 8 | ЭО-3322Б.14.00.001 | Прокладка | |
| 9 | ДизельД-243 | Дизель | |
| 10 | ГВН-20Г-01 | Гибкий вал | |
| 11 | ТК-131 | Тахомотосчетчик | |
| 12 | 005-04-03.00.050 | Кронштейн | |
| 13 | 13.03.02.009 | Штуцер | |
| 14 | 003-00-03.00.120 | Трубопровод | |
| 15 | 005-04-03.00.020 | Корпус | |
| 16 | 005-04-03.00.008 | Прокладка | |
| 17 | ЭО-3322А.23.03.004 | Штуцер | |
| 18 | 13.03.02.009 | Штуцер | |
| 19 | 13.08.02.030 | Рукав | |
| 20 | 005-04-03.00.040 | Трубопровод | |
| 21 | 312-04-03.51.002 | Чашка | |
| 22 | 312-04-03.51.006 | Амортизатор | |
| 23 | 312-40-04.00.001 | Амортизатор | |
| 24 | 005-04-03.00.007 | Лист | |
| 25 | 10362.6х14-1.6 | Рукав (L=500мм) | |
| 26 | 312-40-04.00.001 | Амортизатор | |
| 27 | 005-04-03.00.010 | Топливопровод | |
| 28 | 005-04-03.00.060 | Трубопровод |
