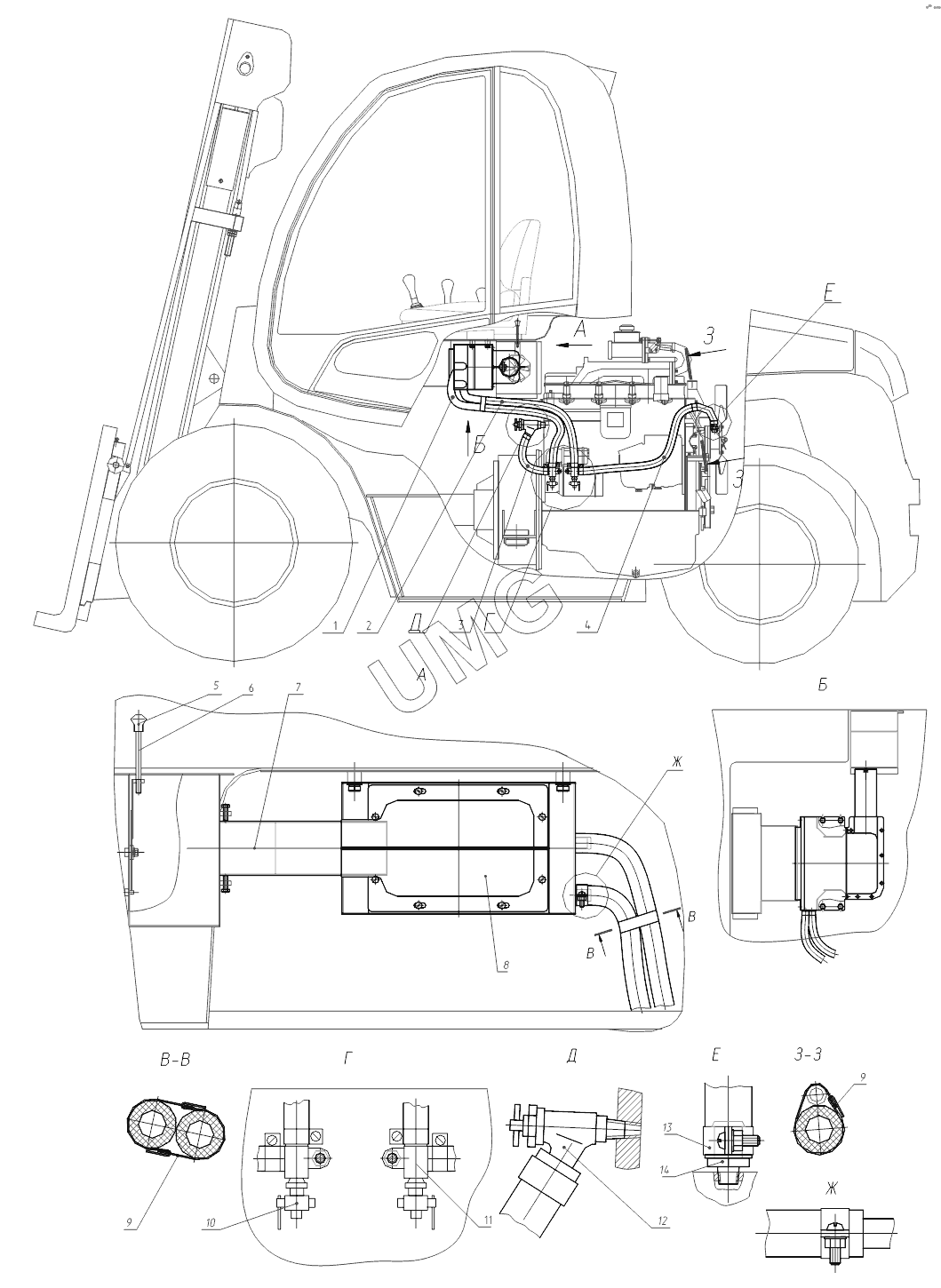

ВП-05. 005-04-87.12.000 Установка отопителя
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТУ381051731-86.16-1,0-ВГ | Рукав L=1700±10мм | |
| 2 | ТУ381051731-86.16-1,0-ВГ | Рукав L=1700±10мм | |
| 3 | ТУ381051731-86.16-1,0-ВГ | Рукав L=1700±10мм | |
| 4 | ТУ381051731-86.16-1,0-ВГ | Рукав L=1700±10мм | |
| 5 | 13.01.12.002 | Кнопка | |
| 6 | ЭО-3323А.01.10.001 | Рукоятка | |
| 7 | 005-04-87.12.200-10 | Рукав | |
| 8 | 005-04-87.12.100 | Отопитель | |
| 9 | Э302-1-1600-14 | Хомутик | |
| 10 | ОСТ37-001-240-81.ПС7 | Кран | |
| 11 | 13.01.12.003 | Тройник | |
| 12 | ОСТ37-001-240-81.ВС11 | Кран | |
| 13 | ЭО-3323.04.04.016 | Хомут | |
| 14 | ЭО-3123.31.12.302 | Штуцер |
