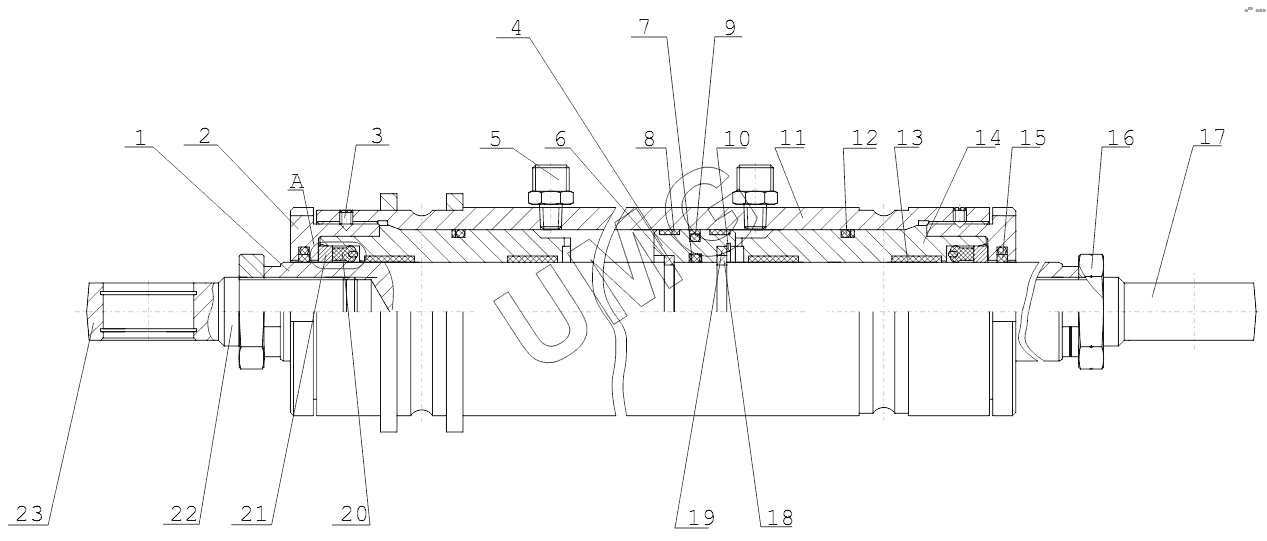

ВП-05. 005-01-80.09.000 Гидроцилиндр поворота колес
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
11
12
12
12
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-80.09.010 | Шток | |
| 2 | 13.20.66.002 | Гайка внутренняя | |
| 3 | 1176.ВМ8-8gх12.14Н.019 | Винт | |
| 4 | 005-01-80.09.011 | Поршень | |
| 5 | Э302-1-1200-01 | Штуцер | |
| 6 | 005-01-80.07.015 | Полукольцо | |
| 7 | 005-01-80.07.014 | Кольцо защитное | |
| 7 | и9833.063-071-46-2-3 | Кольцо | |
| 8 | Е21-100-12-3 | Кольцо | |
| 8 | КОН-100 | Кольцо опорно-направляющее | |
| 9 | Е13-100-5 | Кольцо | |
| 9 | 02-100 | Кольцо | |
| 10 | 13941.1Б80 | Кольцо | |
| 11 | 005-01-80.09.100 | Гильза | |
| 12 | 9833.090-100-58-2-2 | Кольцо | |
| 12 | 005-01-80.07.009 | Кольцо защитное | |
| 13 | Е22-063-30-2,5 | Кольцо штока | |
| 13 | КОВ-63 | Кольцо опорно-направляющее | |
| 14 | 005-01-80.09.006-10 | Букса | |
| 15 | 01-063 | Кольцо | |
| 15 | 9833.070-078-46-2-2 | Кольцо | |
| 16 | 005-01-80.07.004 | Гайка | |
| 17 | 005-01-80.07.002 | Проушина | |
| 18 | 005-01-80.07.013 | Сегмент | |
| 19 | 005-01-80.07.012 | Кольцо | |
| 20 | Е3-063-4 | Уплотнительная манжета штока | |
| 21 | 13.20.66.003 | Кольцо | |
| 22 | 005-01-80.07.003 | Гайка | |
| 23 | 005-01-80.07.001 | Проушина | |
| 24 | Е52-063 | Грязесъемник | |
| 24 | ГСВ-63 | Грязесъемник |
