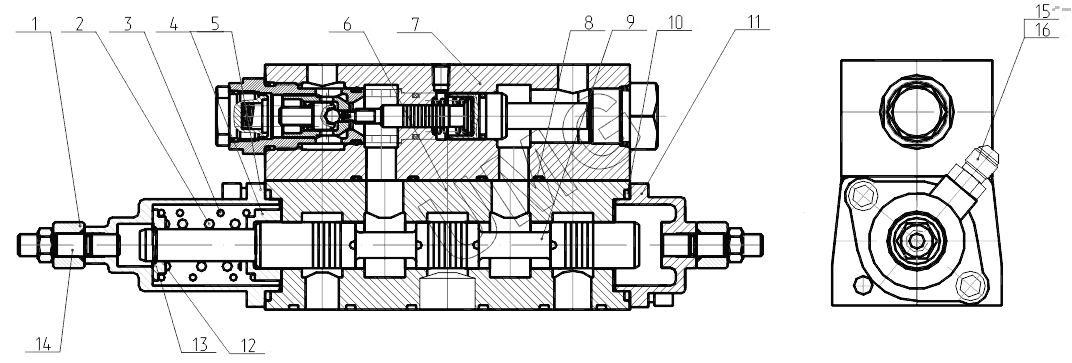

ВП-05. 520.20.53.750 Секция рабочая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.20.20.020 | Шайба упорная | |
| 2 | 520.20.20.057 | Пружина внутренняя | |
| 3 | 520.20.20.056 | Пружина наружная | |
| 4 | 520.20.20.003-01 | Упор пружины | |
| 5 | 520.20.20.017-31 | Крышка | |
| 6 | 520.20.53.161 | Корпус | |
| 7 | 13.71.80.780 | Гидрозамок односторонний | |
| 8 | 9833.030-035-30-2-3 | Кольцо | |
| 9 | 520.20.53.752 | Золотник | |
| 10 | 9833.055-060-30-2-3 | Кольцо | |
| 11 | 520.20.20.018-41 | Крышка | |
| 12 | 520.20.20.021-12 | Упор пружины | |
| 13 | 520.20.20.022-10 | Кольцо запорное | |
| 14 | 520.20.20.019 | Шпилька | |
| 15 | 520.20.20.025 | Штуцер | |
| 16 | 9833.012-016-25-2-3 | Кольцо |
