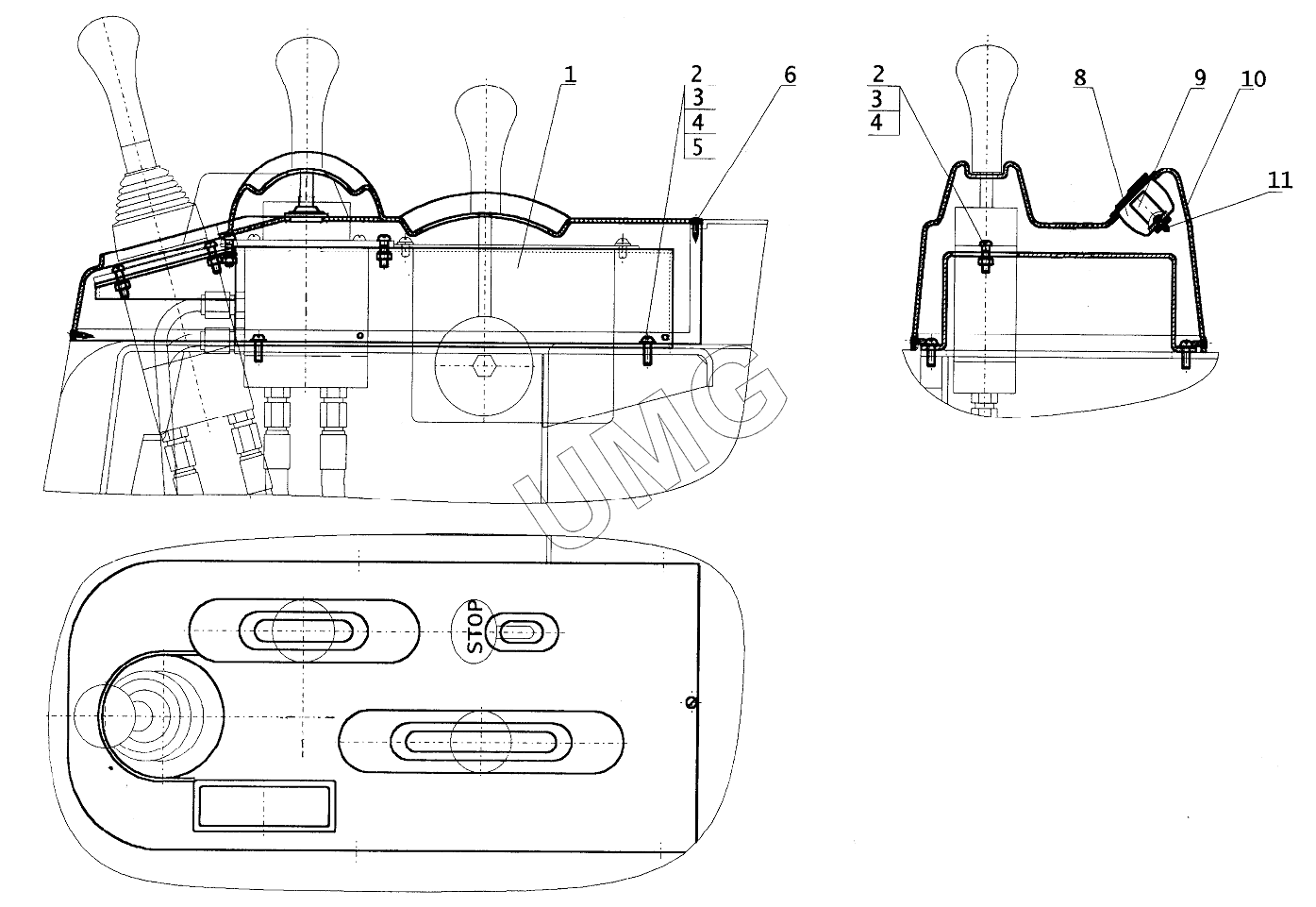

ВП-05. 005-04-02.11.000 Установка пульта
1
2
2
3
3
4
4
5
6
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-04-02.11.100 | Корпус пульта | |
| 2 | 17473.ВМ6-8gх22.48.019 | Винт | |
| 3 | 5915.М6-7Н.5.019 | Гайка | |
| 4 | 6402.6.65Г.019 | Шайба | |
| 5 | 11371.6.01.08кп.019 | Шайба | |
| 6 | 1145.2-4х16.019 | Шуруп | |
| 8 | 2105-8203200 | Пепельница | |
| 9 | 005-04-02.11.001 | Скоба | |
| 10 | 005-04-02.11.002 | Облицовка | |
| 11 | 17473.ВМ4-8gх12.48.019 | Винт |
