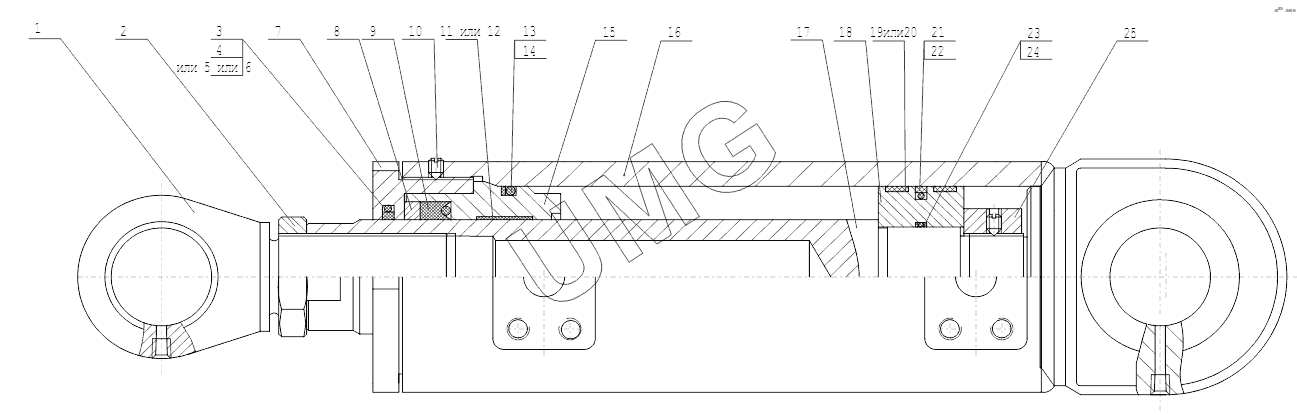

ВП-05. 005-00-33.91.000-20, 005-00-33.92.000-20 Гидроцилиндр наклона правый (левый)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
12
12
13
14
15
16
16
16
17
18
19
20
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-00-33.91.010 | Проушина | |
| 2 | 005-00-33.91.011 | Гайка | |
| 3 | Е52-063 | Грязесъемник | |
| 4 | 01-063 | Кольцо | |
| 5 | 00.00.10.063 | Грязесъемник ГСВ-63 | |
| 5 | ГСВ-63 | Грязесъемник | |
| 6 | 9833 | Кольцо | |
| 7 | 13.20.66.002 | Гайка внутренняя | |
| 8 | 13.20.66.003 | Кольцо | |
| 9 | Е3-063-4 | Уплотнительная манжета штока | |
| 10 | 1476.ВМ8-8gх12.14Н.019 | Винт | |
| 11 | Е22-063-30-2.5 | Кольцо | |
| 12 | 00.00.12.063 | Кольцо опорно-направляющее КОВ63 | |
| 12 | КОВ-63 | Кольцо опорно-направляющее | |
| 13 | 13.20.65.007 | Кольцо защитное | |
| 14 | 9833.090-100-58-2-3 | Кольцо | |
| 15 | 1320.67.001 | Букса | |
| 16 | 005-00-33.92.300 | Цилиндр левый | |
| 16 | 005-00-33.91.300 | Цилиндр правый | |
| 17 | 005-00-33.91.005 | Шток | |
| 18 | 13.20.67.003 | Поршень | |
| 19 | Е21-100-12-3.0 | Кольцо поршня опорно-направляющее | |
| 20 | 00.00.11.100 | Кольцо опорно-направляющее КОН100 | |
| 20 | КОН-100 | Кольцо опорно-направляющее | |
| 21 | Е13-100-5 | Кольцо | |
| 22 | 02-100 | Кольцо | |
| 23 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 24 | 9833.055-060-30-2-3 | Кольцо | |
| 25 | 13.20.67.011 | Гайка |
