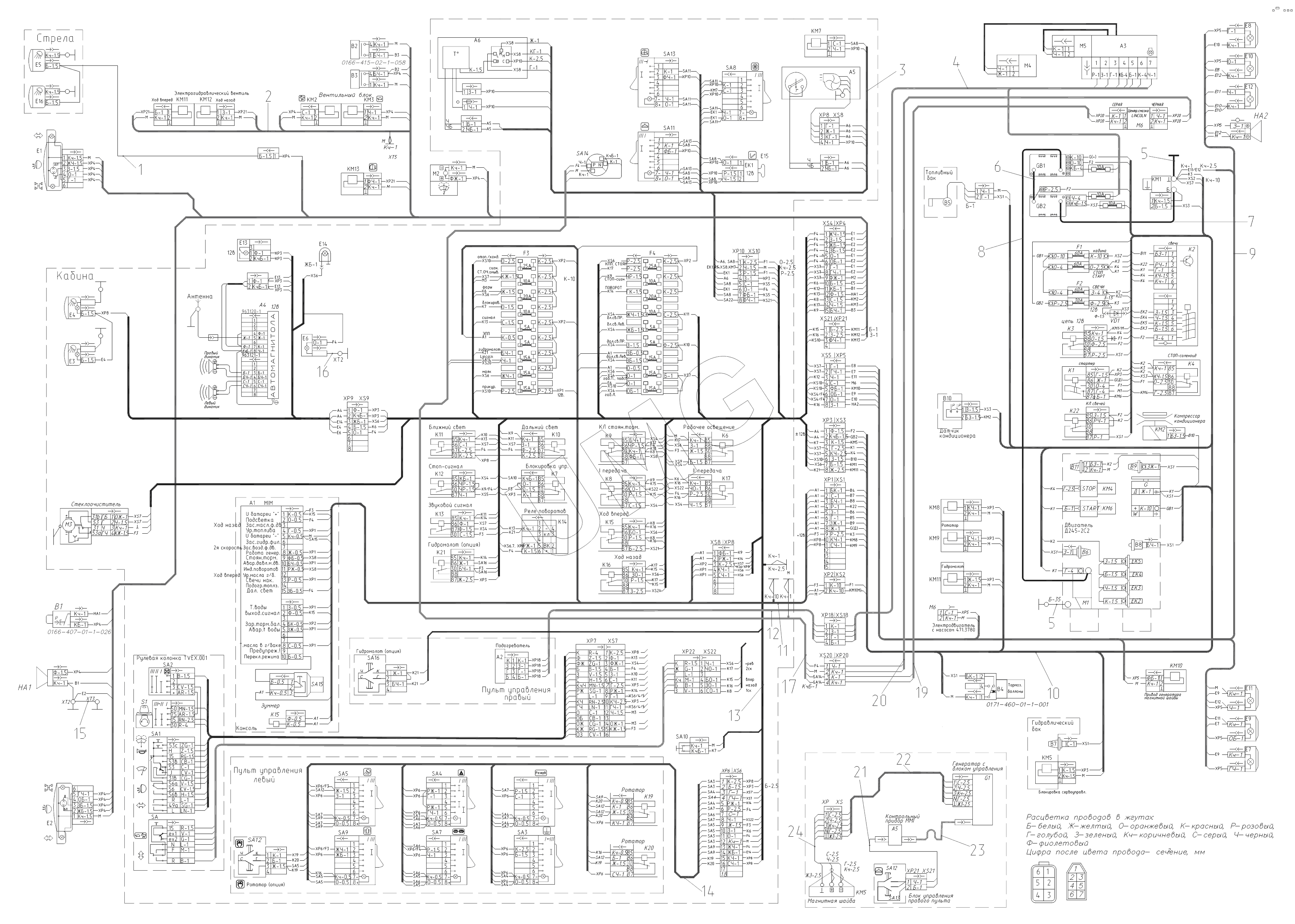

TVEX-140W. 001426501000 00 Электрооборудование
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 00042650102101 | Жгут проводов | |
| 3 | 00042650111101 | Жгут проводов | |
| 4 | Жгутпроводов | Жгут проводов | |
| 5 | 00020882029001 | Провод | |
| 6 | 00020882028001 | Провод | |
| 7 | 00020882027001 | Провод | |
| 8 | 00020882017001 | Провод | |
| 9 | 00042650103201 | Жгут проводов | |
| 10 | 00042650104601 | Жгут проводов | |
| 11 | 00042650112101 | Жгут проводов | |
| 12 | 00042650113101 | Жгут проводов | |
| 13 | 00042650118201 | Жгут проводов | |
| 14 | 00042650115001 | Жгут проводов | |
| 15 | 00020882024001 | Провод | |
| 16 | 00010881208003 | Провод | |
| 17 | 00042650117001 | Жгут проводов | |
| 19 | Жгутпроводов | Жгут проводов | |
| 20 | Жгутпроводов | Жгут проводов | |
| 21 | Кабель | Кабель | |
| 22 | Кабель | Кабель | |
| 23 | Кабель | Кабель | |
| 24 | Кабель | Кабель | |
| А1 | 00092400014801 | Мультииндикаторный модуль | |
| А2 | Пульт управления | Пульт управления | |
| А3 | 14 ТС-10 | Подогреватель | |
| А4 | Автомагнитола | Автомагнитола | |
| А5 | 03-340100-00 | Испарительно-отопительный блок | |
| А6 | 03-340160-00 | Блок управления | |
| В1 | 00010260001001 | Электродатчик | |
| В3 | 00010260002001 | Электродатчик | |
| В2 | 00010260002001 | Электродатчик | |
| В4 | 00010260005001 | Электродатчик | |
| В5 | 00092100082101 | Датчик уровня топлива | |
| В6 | 00092100011801 | Датчик температуры | |
| В7 | 00092100011601 | Датчик температуры | |
| В8 | 00092100011101 | Датчик аварийного давления | |
| В9 | 00092100011301 | Датчик аварийной температуры | |
| В10 | Датчик | Датчик | |
| В11 | 00092100010301 | Датчик температуры | |
| В12 | 00091353144101 | Индикатор | |
| Е1 | 00092400004601 | Блок фара правая | |
| Е2 | 00092400004701 | Блок фара левая | |
| Е3 | 00092487230501 | Фара | |
| Е4 | 00092487230501 | Фара | |
| Е5 | 00092487230501 | Фара | |
| Е16 | 00092487230501 | Фара | |
| Е6 | 00092400005101 | Фонарь | |
| Е7 | 00092400011001 | Задний указатель поворота | |
| Е8 | 00092400011001 | Задний указатель поворота | |
| Е9 | 00092400005501 | Фонарь задний | |
| Е10 | 00092400005501 | Фонарь задний | |
| Е11 | 00092400005601 | Фонарь задний | |
| Е12 | 00092400005601 | Фонарь задний | |
| Е13 | 00092316371401 | Плафон освещения салона | |
| Е14 | 00092400008901 | Маяк проблесковый | |
| Е15 | 00096230126501 | Лампа | |
| ЕК1 | 00092300000701 | Прикуриватель | |
| ЕК2 | СН-07-23 | Свеча накаливания | |
| ЕК3 | СН-07-23 | Свеча накаливания | |
| ЕК4 | СН-07-23 | Свеча накаливания | |
| ЕК5 | СН-07-23 | Свеча накаливания | |
| F1 | 00092300001701 | Блок предохранителей | |
| F2 | 00092300001701 | Блок предохранителей | |
| F3 | 00092300001601 | Блок предохранителей | |
| F4 | 00092300001601 | Блок предохранителей | |
| G | Генератор | Генератор | |
| GB1 | 00096020009001 | Аккумуляторная батарея | |
| GB2 | 00096020009001 | Аккумуляторная батарея | |
| НА1 | 00092350311701 | Сигнал | |
| НА2 | 00092320040201 | Реле звуковое | |
| К1 | 00092320007401 | Реле стартера | |
| К2 | КСН1.3741-100 | Контроллер управления свечей накаливания | |
| К3 | 00092320007201 | Реле | |
| К4 | 00092320007201 | Реле | |
| К5 | 00092320007201 | Реле | |
| К6 | 00092320007201 | Реле | |
| К7 | 00092320007201 | Реле | |
| К8 | 00092320007201 | Реле | |
| К9 | 00092320007201 | Реле | |
| К10 | 00092320007201 | Реле | |
| К11 | 00092320007201 | Реле | |
| К12 | 00092320007201 | Реле | |
| К13 | 00092320007201 | Реле | |
| К14 | 00092320006801 | Реле | |
| К15 | 00092320073401 | Реле | |
| КМ1 | 00092060032201 | Выключатель | |
| КМ2 | Электромагнит | Электромагнит гидрораспределителя | |
| КМ3 | Электромагнит | Электромагнит гидрораспределителя | |
| КМ4 | Соленоид | Соленоид | |
| КМ5 | Электромагнит | Электромагнит гидрораспределителя | |
| КМ6 | Соленоид | Соленоид | |
| КМ7 | Соленоид | Соленоид | |
| КМ8 | Электромагнит | Электромагнит гидрораспределителя | |
| КМ9 | Электромагнит | Электромагнит гидрораспределителя | |
| КМ10 | Электромагнит | Электромагнит гидрораспределителя | |
| КМ11 | Электромагнит | Электромагнит гидрораспределителя | |
| М1 | Стартер | Стартер | |
| М2 | 00092340059901 | Стеклоомыватель | |
| М3 | 00092340010101 | Мотор-редуктор стеклоочистителя | |
| М4 | Насос | Насос дозировочный | |
| М5 | Насос | Насос дозировочный | |
| М6 | НасосLincoln | Насос центральной смазки Lincoln | |
| S1 | Выключатель | Выключатель насоса | |
| SA1 | Переключатель | Переключатель | |
| SA2 | Переключатель | Переключатель | |
| SA3 | 00092060025601 | Выключатель | |
| SA4 | 00092060025301 | Bыключатель | |
| SA5 | 00092060025101 | Bыключатель фары | |
| SA7 | 00092060025401 | Bыключатель | |
| SA8 | 00092060025801 | Переключатель | |
| SA9 | 00092060025201 | Bыключатель | |
| SA10 | 00092060007801 | Переключатель | |
| SA11 | 00092060026301 | Переключатель | |
| SA12 | Переключатель | Переключатель | |
| SA16 | Переключатель | Переключатель | |
| SA13 | Переключатель | Переключатель | |
| SA14 | ПереключательLincoln | Переключатель Lincoln | |
| SA15 | 00092060371001 | Переключатель | |
| VD1 | Диод | Диод | |
| VD2 | Диод | Диод | |
| XP1-XP19 | Колодки | Колодки соединительные | |
| XS1-XS19 | Колодки | Колодки соединительные |
