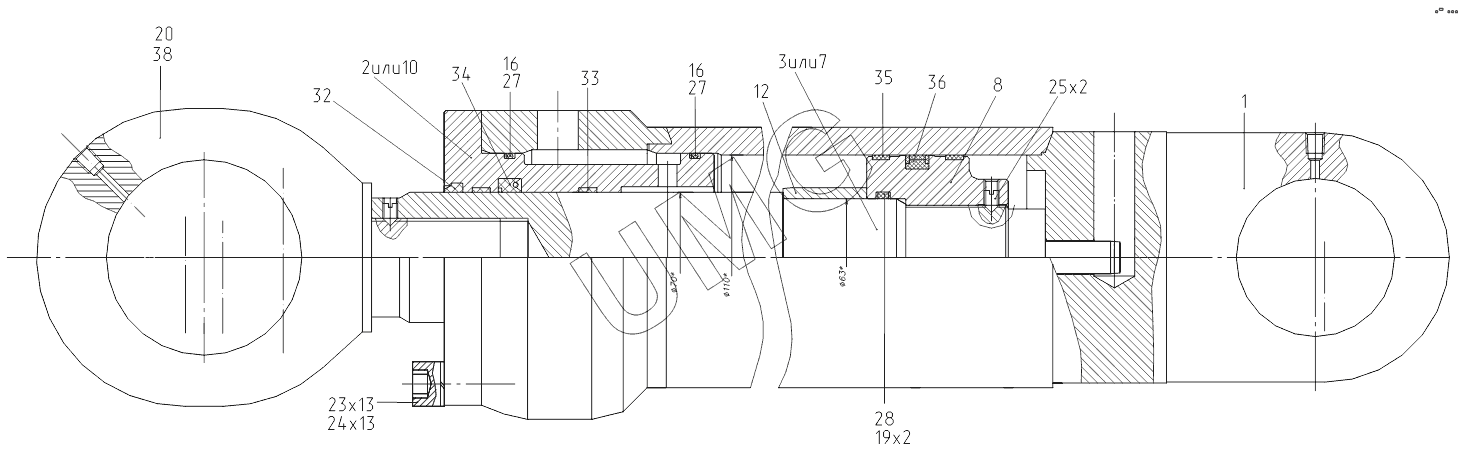

TVEX-140W. 313002395000 16 Гидроцилиндр (110х70х1100)
1
2
3
7
8
10
12
16
16
19
20
23
24
25
27
27
28
32
33
34
35
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31300239510016 | Цилиндр | |
| 2 | 11070090130016 | Букса | |
| 3 | 31300239530016 | Шток | |
| 7 | 31300239500116 | Шток | |
| 8 | 11070090100216 | Поршень | |
| 10 | 11070090100116 | Букса | |
| 12 | 11070090100616 | Кольцо | |
| 16 | 11070090101116 | Кольцо защитное | |
| 19 | 00501800701400 | Кольцо защитное | |
| 20 | 10063020420030 | Проушина | |
| 23 | М16-6gх45.88.016 | Винт | |
| 24 | 16.65Г.016 | Шайба | |
| 25 | М8-6gх12.14Н.016 | Винт | |
| 27 | 106-112-36-2-2 | Кольцо | |
| 28 | 063-071-46-2-2 | Кольцо | |
| 32 | 00006431170201 | Грязесъемник | |
| 33 | 00006431173201 | Направляющая штока | |
| 34 | 00006431175201 | Манжета | |
| 35 | 00006431172101 | Направляющая поршня | |
| 36 | 00006431177101 | Уплотнение | |
| 38 | Loctite262 | Герметик |
