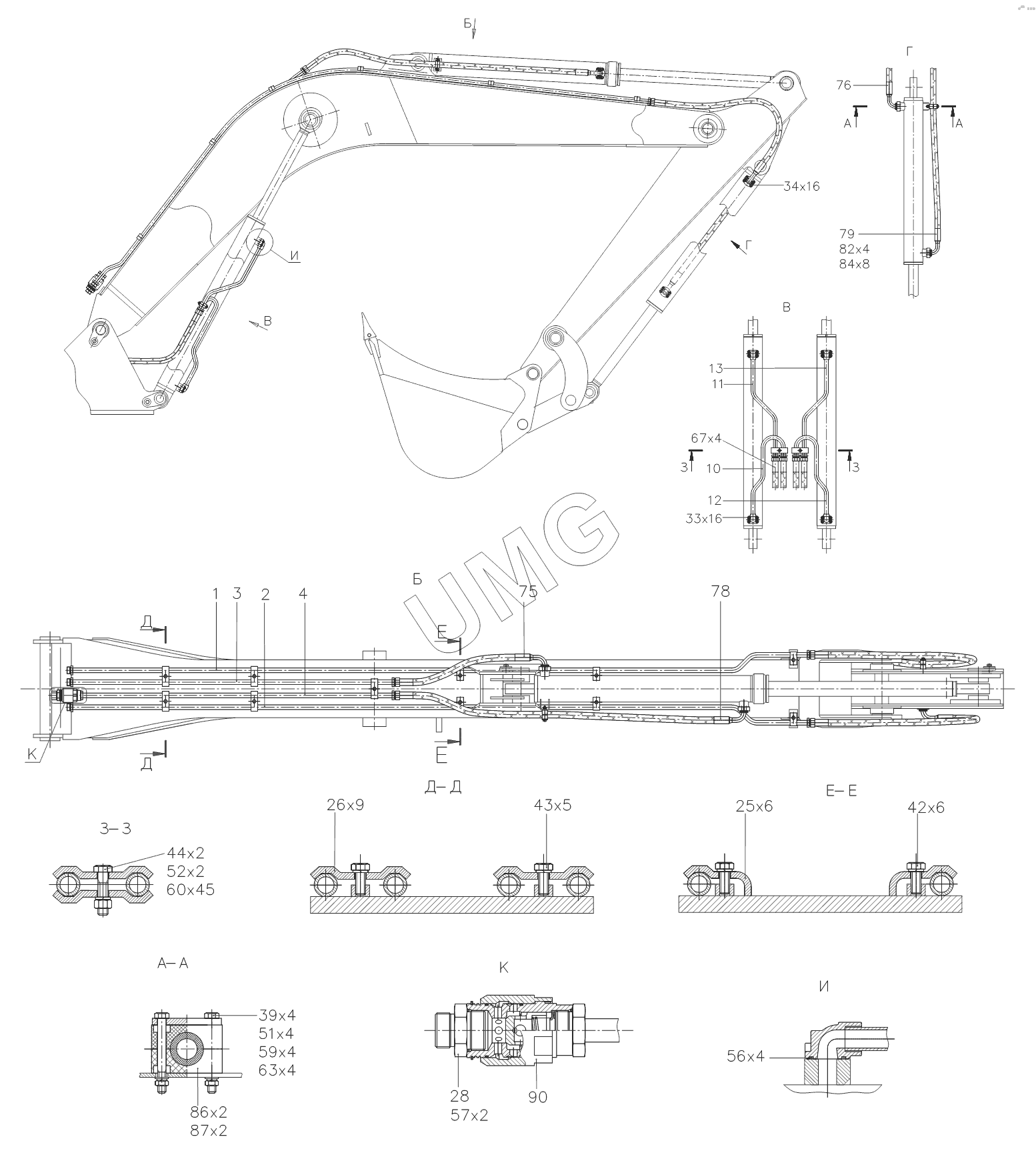

TVEX-140W. 314902380000 00 Трубопроводы рабочего оборудования
1
2
3
4
10
11
12
13
25
26
28
33
34
39
42
43
44
51
52
56
57
59
60
63
67
75
76
78
79
82
84
86
87
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-23.80.010 | Трубопровод | |
| 2 | 314-02-23.80.020 | Трубопровод | |
| 3 | 314-02-23.80.030 | Трубопровод | |
| 4 | 314-02-23.80.030-10 | Трубопровод | |
| 10 | 314-02-23.80.060 | Трубопровод | |
| 11 | 314-02-23.80.070 | Трубопровод | |
| 12 | 314-02-23.80.080 | Трубопровод | |
| 13 | 314-02-23.80.090 | Трубопровод | |
| 25 | 00023410800500 | Скоба | |
| 26 | 00023410800600 | Скоба | |
| 28 | 312-04-28.81.001 | Штуцер | |
| 33 | М12-6gх35.88.40Х.016 | Болт | |
| 34 | М12-6gх40.88.40Х.016 | Болт | |
| 39 | М10-6gх40.90.40Х.016 | Болт ГОСТ 7798-70 | |
| 42 | М12-6gх25.58.016 | Болт | |
| 43 | М12-6gх30.58.016 | Болт | |
| 44 | М12-6gх50.58.016 | Болт | |
| 51 | М10-6Н.5.016 | Гайка | |
| 52 | М12-6Н.5.016 | Гайка | |
| 56 | 038-044-36-2-3 | Кольцо | |
| 57 | 046-050-25-2-3 | Кольцо | |
| 59 | 10.65Г.016 | Шайба | |
| 60 | 12.65Г.016 | Шайба | |
| 63 | С10.01.08кп.019 | Шайба | |
| 67 | 00006417016501 | Рукав | |
| 75 | 00006417069201 | Рукав | |
| 76 | 00006417068401 | Рукав | |
| 78 | 00006417069901 | Рукав высокого давления | |
| 79 | 00006417070301 | Рукав | |
| 82 | 00006420002301 | Уплотнение | |
| 84 | 00092382059501 | Полуфланец | |
| 86 | 00092382045001 | Корпус одиночного зажима | |
| 87 | 00092382050001 | Накладка | |
| 90 | 00010006290001 | Дроссель с обратным клапаном |
