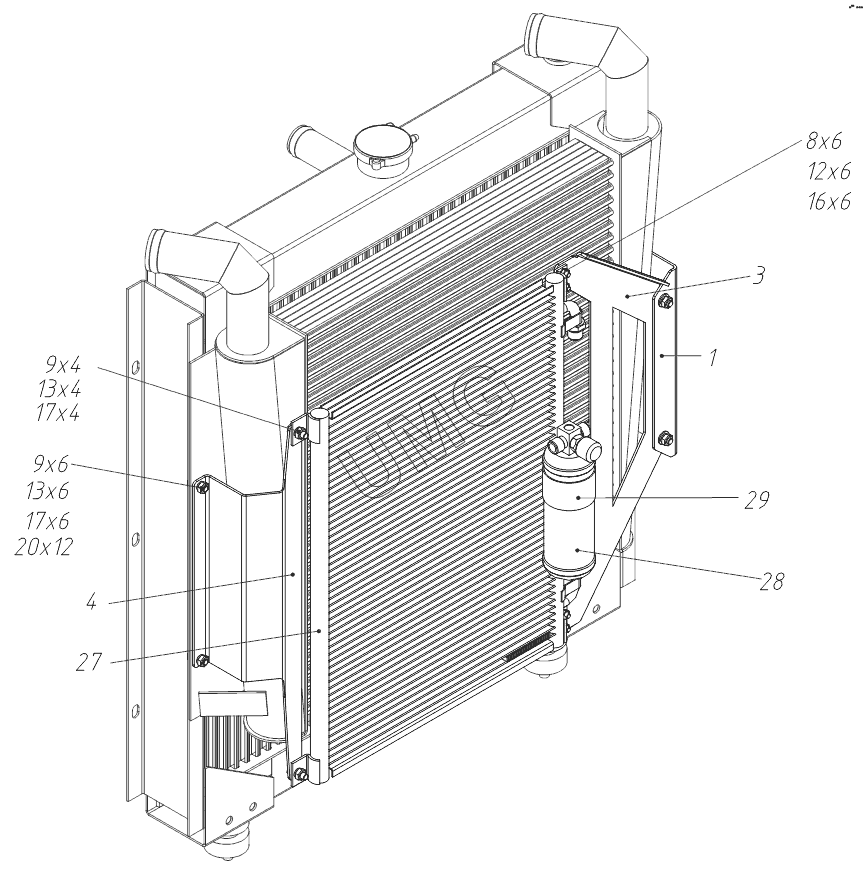

TVEX-140W. 314931402000 00 Установка конденсатора
1
3
4
8
9
9
12
13
13
16
17
17
20
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31493140200110 | Кронштейн | |
| 3 | 31493140200300 | Кронштейн | |
| 4 | 31493140200400 | Кронштейн | |
| 8 | М6-6gх16.88.016 | Болт | |
| 9 | М8-6gх20.88.016 | Болт | |
| 12 | М8-6Н.5.016 | Гайка | |
| 13 | М10-6Н.5.016 | Гайка | |
| 16 | 6.65Г.016 | Шайба | |
| 17 | 8.65Г.016 | Шайба | |
| 20 | С8.01.016 | Шайба | |
| 27 | Конденсатор | Конденсатор в сборе | |
| 28 | Ресивер | Ресивер | |
| 29 | Кронштейнресивера | Кронштейн ресивера |
