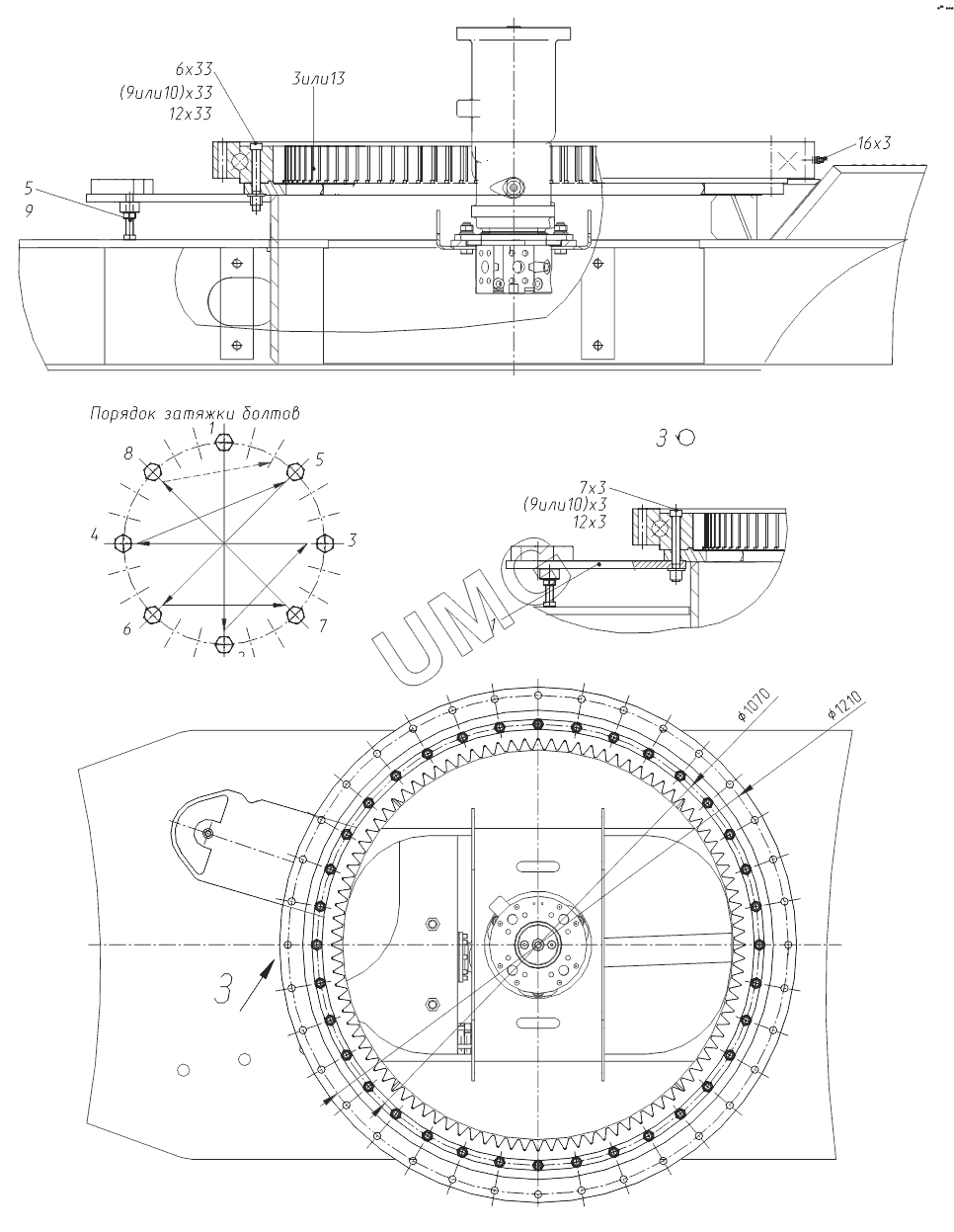

TVEX-140W. 001410107000 00 Установка ОПРУ
1
3
5
6
7
9
9
9
10
10
12
12
13
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00141010710000 | Кронштейн стопора | |
| 3 | ОПРУ-1250.10.24.00 | Опора поворотная роликовая | |
| 5 | М16-8gх70.58.016 | Болт | |
| 6 | М16-8gх125.109.40Х.016 | Болт | |
| 7 | М16-8gх140.109.40Х.016 | Болт | |
| 9 | М16-7Н.10.40Х.016 | Гайка | |
| 10 | 00002641081601 | Цельнометаллическая стопорная гайка | |
| 12 | 16.65Г.016 | Шайба | |
| 13 | 00010820003501 | Опора поворотная | |
| 16 | 00002740106301 | Колпачек для прессмасленок |
