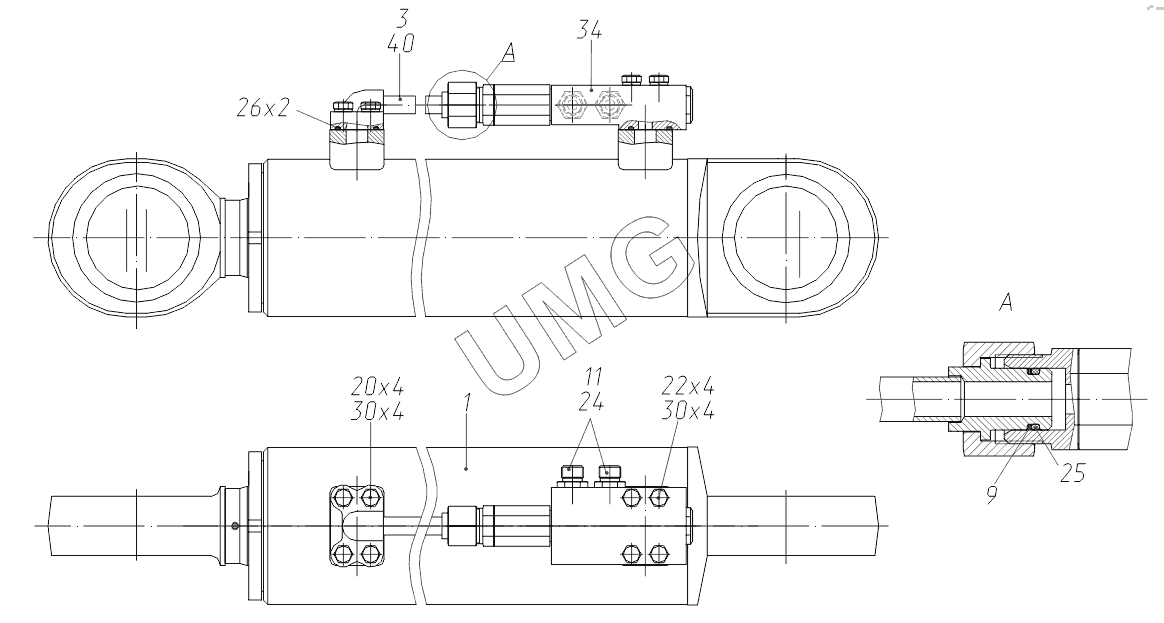

TVEX-140W. 318027200300 05 Гидроцилиндр выносных опор правый
1
3
9
11
20
22
24
25
26
30
30
34
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00013718200005 | Гидроцилиндр | |
| 3 | 31802720031000 | Трубопровод | |
| 9 | 00013718064200 | Кольцо защитное | |
| 11 | 31850800100900 | Штуцер | |
| 20 | М12-8gх35.88.019 | Болт | |
| 22 | М12-8gх60.88.019 | Болт | |
| 24 | 018-022-25-2-3 | Кольцо | |
| 25 | 020-025-30-2-3 | Кольцо | |
| 26 | 038-044-36-2-3 | Кольцо | |
| 30 | 12.65Г.016 | Шайба | |
| 34 | 00010000542101 | Гидрозамок двухсторонний | |
| 40 | 0511220371 | Герметик |
