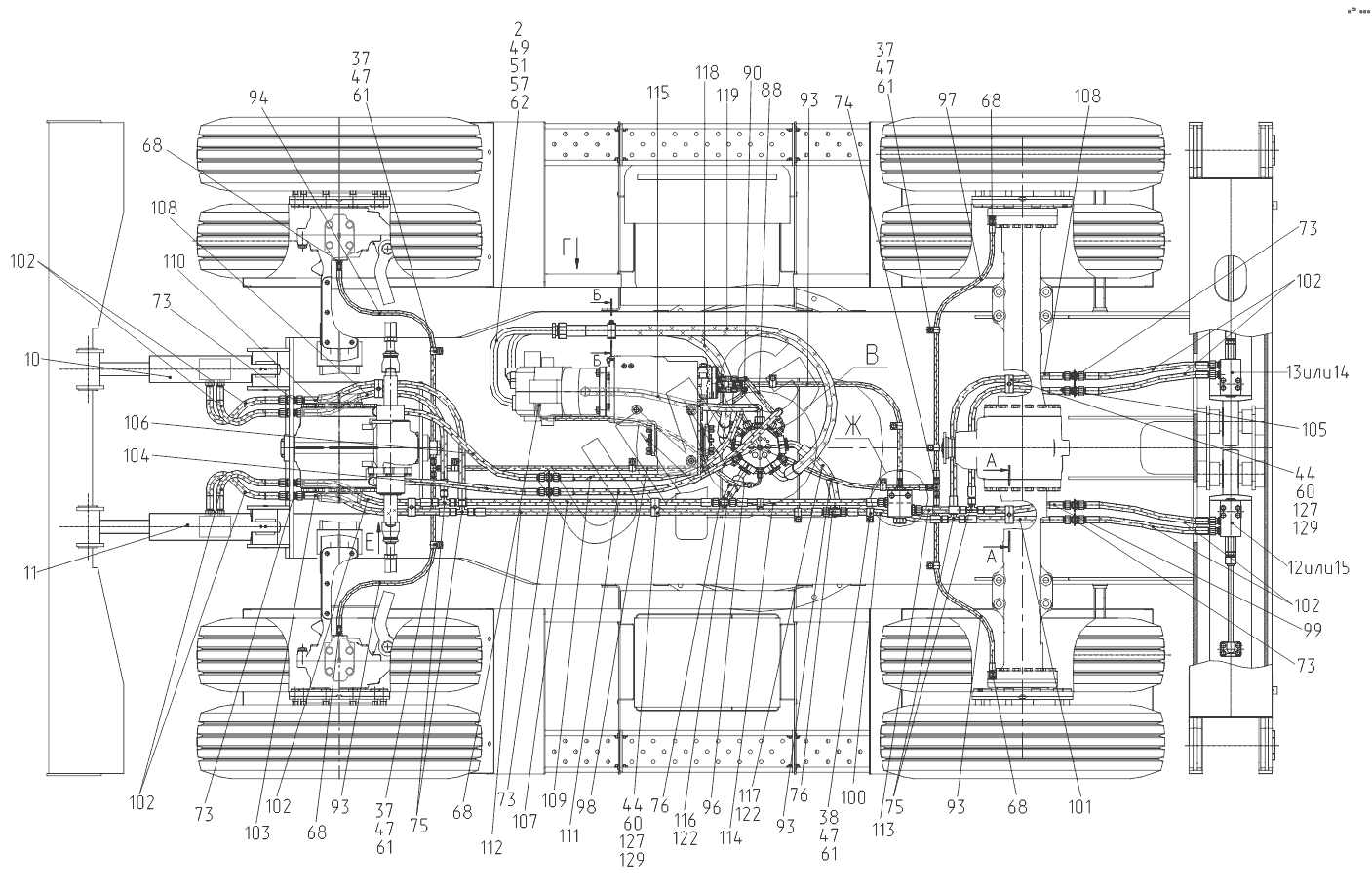

TVEX-140W. 001410105000 00 Гидрооборудование тележки
2
10
11
12
13
14
15
37
37
37
38
44
44
47
47
47
47
49
51
57
60
60
61
61
61
61
62
68
68
68
68
68
73
73
73
73
73
74
75
75
76
76
88
90
93
93
93
93
94
96
97
98
99
100
101
102
102
102
102
102
103
104
105
106
107
108
108
109
110
111
112
113
114
115
116
117
118
119
122
122
127
127
129
129
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00141010501000 | Трубопровод | |
| 2 | 00141010502000 | Трубопровод | |
| 10 | 00141010510000 | Гидроцилиндр отвала левый | |
| 11 | 00141010511000 | Гидроцилиндр отвала правый | |
| 12 | 31802720030005 | Гидроцилиндр выносных опор правый | |
| 13 | 31802720040005 | Гидроцилиндр выносных опор левый | |
| 14 | 00221010550000 | Гидроцилиндр выносных опор правый | |
| 15 | 00221010560000 | Гидроцилиндр выносных опор левый | |
| 37 | 00413010000100 | Хомут | |
| 38 | 00413010000110 | Хомут | |
| 44 | М8-6gх50.58.016 | Болт | |
| 45 | М10-6gх60.88.40Х.016 | Болт | |
| 47 | М10-6gх20.58.016 | Болт | |
| 48 | М10-6gх70.58.016 | Болт | |
| 49 | М12-6gх35.88.016 | Болт | |
| 50 | М12-6gх55.88.016 | Болт | |
| 51 | М12-6gх105.88.40Х.016 | Болт | |
| 52 | М12-6gх120.88.40Х.016 | Болт | |
| 54 | М12-6gх40.88.35Х.016 | Винт | |
| 56 | М8-6Н.5.016 | Гайка | |
| 57 | 030-035-30-2-3 | Кольцо | |
| 58 | 038-044-36-2-3 | Кольцо | |
| 60 | 8.65Г.016 | Шайба | |
| 61 | 10.65Г.016 | Шайба | |
| 62 | 12.65Г.016 | Шайба | |
| 66 | 00002648201101 | Адаптер | |
| 67 | 00002648203201 | Адаптер | |
| 68 | 00002648201501 | Адаптер | |
| 69 | 00002648202401 | Адаптер | |
| 70 | 00002648216901 | Адаптер | |
| 71 | 00002648217001 | Адаптер | |
| 72 | 00002648217101 | Адаптер | |
| 73 | 00002648203301 | Адаптер | |
| 74 | 00002648200701 | Адаптер | |
| 75 | 00002648203401 | Адаптер | |
| 76 | 00002648212901 | Адаптер | |
| 77 | 00002648204101 | Адаптер | |
| 79 | 00002648206001 | Штуцер | |
| 83 | 00002648203501 | Соединение поворотное | |
| 84 | 00002648205401 | Тройник | |
| 86 | 00092382059501 | Полуфланец | |
| 87 | 00006417000401 | Рукав высокого давления | |
| 88 | 00006419019101 | Рукав | |
| 90 | 00006419017001 | Рукав высокого давления | |
| 93 | 00006417001501 | Рукав высокого давления | |
| 94 | 00006419021401 | Рукав высокого давления | |
| 96 | 00006419021901 | Рукав | |
| 97 | 00006419020001 | Рукав | |
| 98 | 00006419022301 | Рукав | |
| 99 | 00006420017101 | Рукав | |
| 100 | 00006420017001 | Рукав высокого давления | |
| 101 | 00006420014101 | Рукав высокого давления | |
| 102 | 00006420015801 | Рукав высокого давления | |
| 103 | 00006420014501 | Рукав высокого давления | |
| 104 | 00006420017201 | Рукав | |
| 105 | 00006420021001 | Рукав | |
| 106 | 00006420017301 | Рукав высокого давления | |
| 107 | 00006420016301 | Рукав высокого давления | |
| 108 | 00006420022401 | Рукав | |
| 109 | 00006420017501 | Рукав | |
| 110 | 00006420022801 | Рукав высокого давления | |
| 111 | 00006420017701 | Рукав | |
| 112 | 00006420023101 | Рукав | |
| 113 | 00006420016901 | Рукав | |
| 114 | 00006420030201 | Рукав | |
| 115 | 00006420041201 | Рукав | |
| 116 | 00006417066801 | Рукав | |
| 117 | 00006417066901 | Рукав высокого давления | |
| 118 | 00006417071101 | Рукав | |
| 119 | 00006417071301 | Рукав | |
| 122 | 00006420002301 | Уплотнение | |
| 123 | 00010240101401 | Клапан «ИЛИ» | |
| 124 | 00010240102801 | Клапан | |
| 127 | 00092382045401 | Корпус спаренного зажима | |
| 128 | 00092382045101 | Корпус спаренного зажима РВД | |
| 129 | 00092382050301 | Накладка | |
| 130 | 00092382049101 | Одиночная приварная плита | |
| 131 | 00092382050101 | Накладка | |
| 132 | 00010147600301 | Коллектор |
